Inhaltszusammenfassung für erfi Micro X16

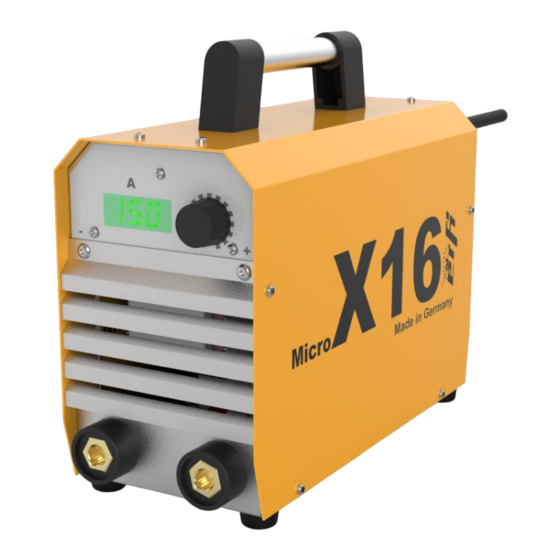

- Seite 1 Betriebsanleitung Operating Instructions Inverter-Schweißanlage - Inverter Welding Set Micro X16 Made in Germany...
-
Seite 2: Inhaltsverzeichnis
GEFAHRENHINWEISE ....................2 INBETRIEBNAHME DER SCHWEIßANLAGE ............5 Elektrischer Anschluss ..................... 5 Bedienung......................... 5 VERSCHWEIßEN VON STABELEKTRODEN: ............5 BETRIEB AM STROMERZEUGER ................6 SAFETY PRECAUTIONS AND SECURITY ADVICES ..........7 INSTALLATION ....................... 8 Mains Connection......................8 OPERATION ........................8 MMA WELDING (COATED ELECTRODES) ............. - Seite 3 Verbrennung durch hohe Strahlung, durch heiße Werkstücke Spezielle persönliche Schutzausrüstung tragen. Schwer entflammbarer Schutzanzug, Lederstulpenhandschuhe Kopfschirm oder Ledermaske (ev. Halstuch wegen Strahlung) unbeschädigtes Schutzschuhwerk. Heiße Werkstücke oder Schweißnähte gegen versehentliches Berühren sichern Gefahren durch elektrischen Strom Netzleitungen, Schweißstromleitungen und Schlauchpakete sind gegen mechanische Beschädigungen zu schützen ...
- Seite 4 Nehmen Sie sich daher die Zeit, diese Anleitung gründlich zu lesen, bevor Sie das Gerät in Betrieb nehmen. Mit der Schweißanlage micro X16 haben Sie ein hochwertiges Gerät erworben, das nach den modernsten technischen Gesichtspunkten entworfen ist. Durch den Einsatz moderner P3 MOSFET-Hochleistungstransistoren erreicht das Schweißgerät eine hohe Leistung und Einschaltdauer bei geringstem Gewicht.
-
Seite 5: Inbetriebnahme Der Schweißanlage
„UST“: Fehler in interner Steuerspannung. Wenn diese Meldung dauerhaft angezeigt wird muss die Maschine zum Service. Verschweißen von Stabelektroden: Mit dem Gleichstrom aus dem micro X16 können Sie alle gängigen Elektroden bis 3,25mm (mit Einschränkungen 4,0mm) Durchmesser verschweißen. Im Regelfall wird der Stecker des Elektrodenkabels in die mit "-" gekennzeichnete Buchse (1) -
Seite 6: Betrieb Am Stromerzeuger
Kurzschlüsse schneller überwunden und somit ein Festkleben der Elektrode wirksam verhindert. Betrieb am Stromerzeuger Der Micro X16 kann grundsätzlich am Stromerzeuger betrieben werden. Es ist jedoch unbedingt auf folgende Punkte zu achten: Leistung des Stromerzeugers muss ausreichend sein (empfohlen min. 10KVA 1-phasig). -
Seite 7: Safety Precautions And Security Advices
Safety Precautions and Security Advices Please refer to the accident prevention regulations in respect of welding in confined spaces, restricted conditions involving increased electrical hazards to the operator for further details on this subject. Hazards from ultraviolet rays Wear suitable protective clothing and eye protection. ... -
Seite 8: Installation
Before any maintenance works, always isolate the unit from the mains electrical supply (pull the plug!). Electric shock can kill. Only people over 18 years of age are allowed to work with this welding set. Read Safety Leaflet D/GN/AA/7.41 or BGV D1 and any other appropriate leaflets available to you. -
Seite 9: Mma Welding (Coated Electrodes)
„UST“: error in internal power supply. If consistently displayed, please return set to service. MMA Welding (Coated Electrodes) The micro X16 welding set can be used for electrodes up to 3,25mm diameter (in some cases up to 4,0mm). Connect the welding cables to the "+" (5) and "-" (1) terminals of the machine as required. If the electrode package is marked with "DC-"... -
Seite 10: Technische Daten / Technical Specifications
Bezeichnung, Name,None Micro X16 mit der Norm EN 60974-1, -10 (Kl. A) übereinstimmt und damit den Bestimmungen der Richtlinien 2014/35/EU und 2014/30/EU entspricht. fulfills the requirements of the standard EN 60974-1, -10(Cl. A) and therefore corresponds to the regulations 2014/35/EU and 2014/30/EU. -
Seite 11: Schaltbild / Wiring Diagram
Schaltbild / Wiring Diagram... -
Seite 12: Ersatzteilliste / Spare Parts
Ersatzteilliste / Spare parts...
