NBETRIEBNAHME DES ERÄTES

Aufstellung

Wählen Sie einen trockenen Standort mit guter Belüftung. Sorgen Sie dafür, dass weder der Luftstrom vom Gerät weg noch
zum Gerät hin behindert wird. Die Anlage ist so aufzustellen, dass kein Schneid-, Schleif- oder anderer Staub in das Gerät
eindringen kann.

Elektrischer Anschluss

Die Schutzgasschweißgeräte easymatic 250PULS werden mit 4-adriger Netzzuleitung mit angeschlossenem
16A-CEE-Stecker ausgeliefert. Absicherung des Netzanschlusses:
easymatic 250PULS mindestens 16A (träge) pro Phase

Anschluss Schlauchpaket, Gas und Massekabel

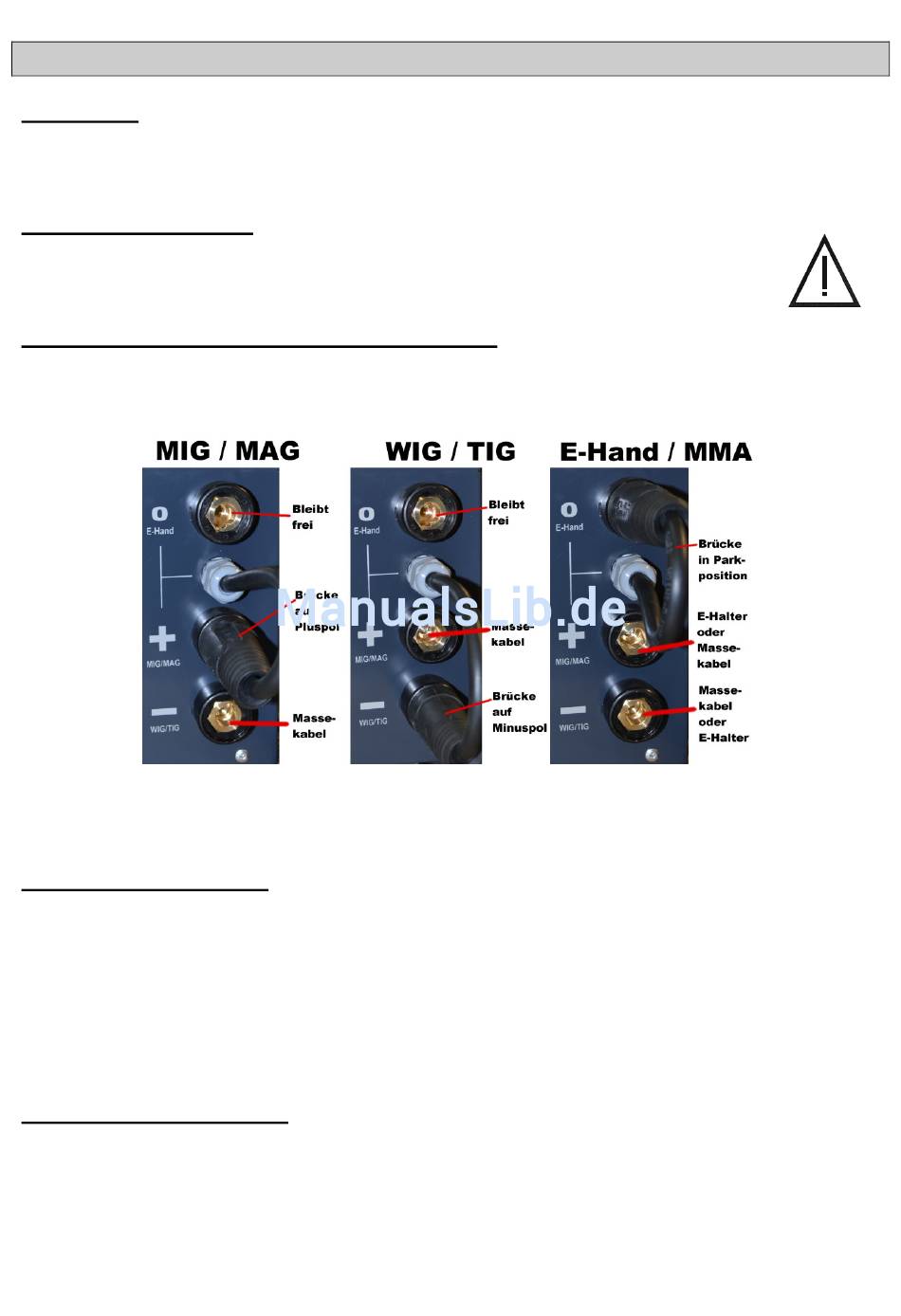

Die Stecker der Werkstückzuleitung und der Brücke je nach vorgesehenem Schweißverfahren in die jeweiligen Buchsen des
Gerätes (siehe Bild) einstecken und jeweils durch Rechtsdrehung sichern. Werkstückzuleitung am Werkstück anschließen.
Achten Sie dabei auf guten elektrischen Kontakt der Masseklemme mit dem Werkstück, eventuell Kontaktstelle säubern.
Das Schlauchpaket (MIG/MAG bzw. WIG/TIG) wird in den Zentralanschluss gesteckt und durch Anschrauben der
Überwurfmutter gesichert. Befestigen Sie den Gasschlauch am Ausgang des Druckreglers mittels Schlauchklemmen. Danach
schließen Sie den Druckregler an der Gasflasche an.

Einlegen der Drahtspule

Öffnen Sie den Verschluss an der Seite des Gerätes und entfernen Sie die linke Seitenverkleidung. Abdeckkappe des Spulen-
dorns herausschrauben und die Drahtspule so aufschieben, dass der Drahtablauf von unten erfolgt. Achten Sie darauf, dass
der kleine Bolzen in eine passende Öffnung der Spule eingeführt wird. Dies ist Voraussetzung für ein ordnungsgemäßes funk-
tionieren der Spulenbremse. Anschließend die Abdeckkappe wieder aufschrauben.
Prüfen Sie die Funktion der Spulenbremse, indem Sie die Spule mit der Hand drehen. Bei richtiger Einstellung (Schraube an
der Vorderseite des Dorns) sollte die Spule nur wenig nachlaufen; es sollte jedoch keine zu hohe Kraft zum Drehen der Spule
notwendig sein. Achten Sie außerdem noch darauf, dass das Drahtende oben liegt und die Drähte nicht überkreuzt sind.
Schneiden Sie nun das gebogene Ende des Drahtes ab und runden Sie die Spitze mit einer Feile ab.

Einstellung Gasdurchfluss

Öffnen Sie die Gasflasche und regeln Sie den Anzeiger des Mengenmesser auf ca. 8 - 12 l/min. ein. Niedrigere Werte
beeinträchtigen die Schweißqualität und verursachen eine poröse Naht. Höhere Werte führen zu einem unnötig hohen Gasver-
brauch. In zugigen Räumen oder beim eventuellen Einsatz im Freien erhöhen Sie den Gasfluss entsprechend.
