C Sitz - Otto Bock Avantgarde Ti8.9 Serviceanleitung

4.C - Sitz

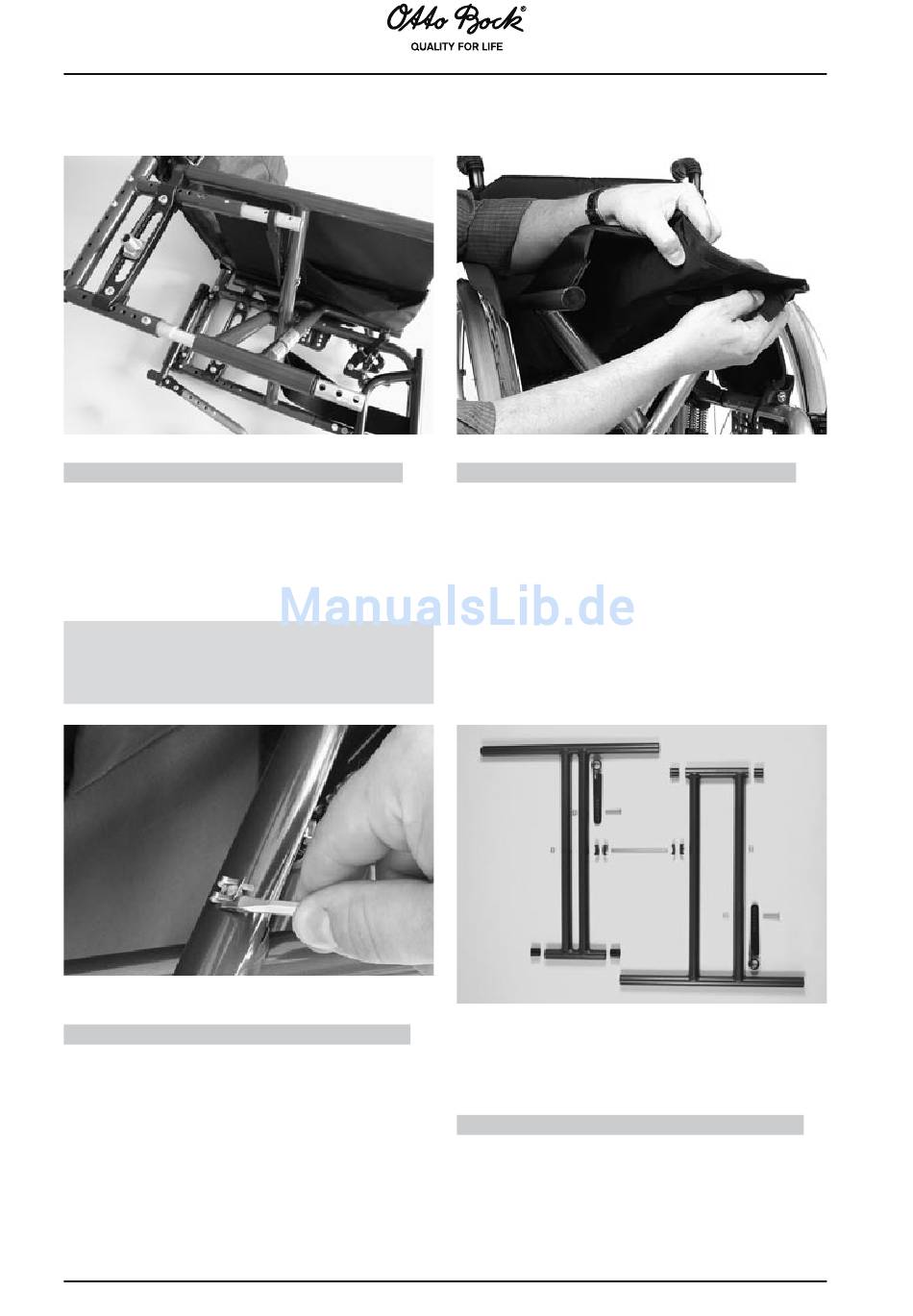

Austausch der Kreuzstrebe
T, Ti8.9, VR, Teen2-T, Teen2-VR, Ti Ultra, XXL 2
Entfernen Sie zunächst die vorderen Rahmenteile wie
unter 4.A beschreiben. Eine Demontage der Bremsen
und der Fußrasten ist nicht notwendig. Ziehen Sie die
Kreuzstrebe langsam von den an den hinteren Rah-
menteilen verschraubten Gelenkrohren ab. Gehen Sie
bei der Montage in umgekehrter Reihenfolge vor.
Achtung: Die hinteren Rahmenteile verlieren bei
Entfernen der Kreuzstrebe ihre Verbindung.
Legen Sie die hinteren Rahmenteile nacheinander
vorsichtig auf der Arbeitsfläche ab.
Ersatz der Kreuzstrebenlaschen und des „Monta-
gezubehör Kreuzstrebe Mitte"
T, Ti8.9, VR, Teen2-T, Teen2-VR, Ti Ultra, XXL 2
Nach dem Abziehen der Kreuzstrebe vom hinteren
Rahmenteil sind die Kreuzstrebenlaschen nur noch
über Steckbolzen mit der Kreuzstrebe verbunden.
Die Sicherungen lassen sich mit einer Schraubenzie-
herklinge öffnen und zur Seite schieben. Nun können
Sie die Bolzen herausziehen und die Kreutzstrebenla-
schen austauschen. Die beiden Kreuzstrebenhälften
sind ebenfalls mit einem Steckbolzen verbunden (bei
Modell Teen 2 verschraubt). Nach Öffnen der Siche-
rung lässt sich der Bolzen herausziehen. Dabei lösen
sich die Halbschalen.
24
Austausch der Sitzbespannung
T, Ti8.9, VR, Teen2-T, Teen2-VR, Ti Ultra, XXL 2
Entfernen Sie zunächst die vorderen Endstopfen
mit einem nicht zu scharfkantigen Schraubenzieher.
Sollte der Rollstuhl aufgefaltet sein, entspannen
Sie die Kreuzstrebe etwas und ziehen Sie dann die
Sitzbespannung aus den Profilrohren der Kreuzstre-
be heraus.
Gehen Sie bei der Montage in umgekehrter Reihen-
folge vor.
Folgen Sie zum Nachspannen der Sitzbespannung
den Angaben der Bedienungsanleitung.
Beachten Sie die Angaben und Abbildungen im
Ersatzteilkatalog.
Gehen Sie bei der Montage in umgekehrter Reihen-
folge vor.
Austausch der Gleitbuchsen
T, Ti8.9, VR, Teen2-T, Teen2-VR, Ti Ultra, XXL 2
Nach dem Abziehen der Kreuzstrebe vom hinteren
Rahmenteil können die vier Gleitbuchsen aus den
Rohrenden herausgezogen und gegen neue ersetzt
werden.
Beachten Sie die Angaben und Abbildungen im
Ersatzteilkatalog.
