Otto Bock Avantgarde Ti8.9 Serviceanleitung Seite 21

Austauschen der Fußbrettbügel
T, VR, Teen2-T, Teen2-VR, XXL 2
Ziehen Sie zunächst die Fußbrettbügel aus dem
vorderen Rahmenteil (siehe 4.A), bzw. aus dem
Fußrastenhalter.
Öffnen Sie die Verschraubung für die Winkelver-
stellung der Fußbretter und ziehen Sie die Auf-
nahmen von den Lagerungen herunter.
Gehen Sie bei der späteren Montage in umgekehrter
Reihenfolge vor.

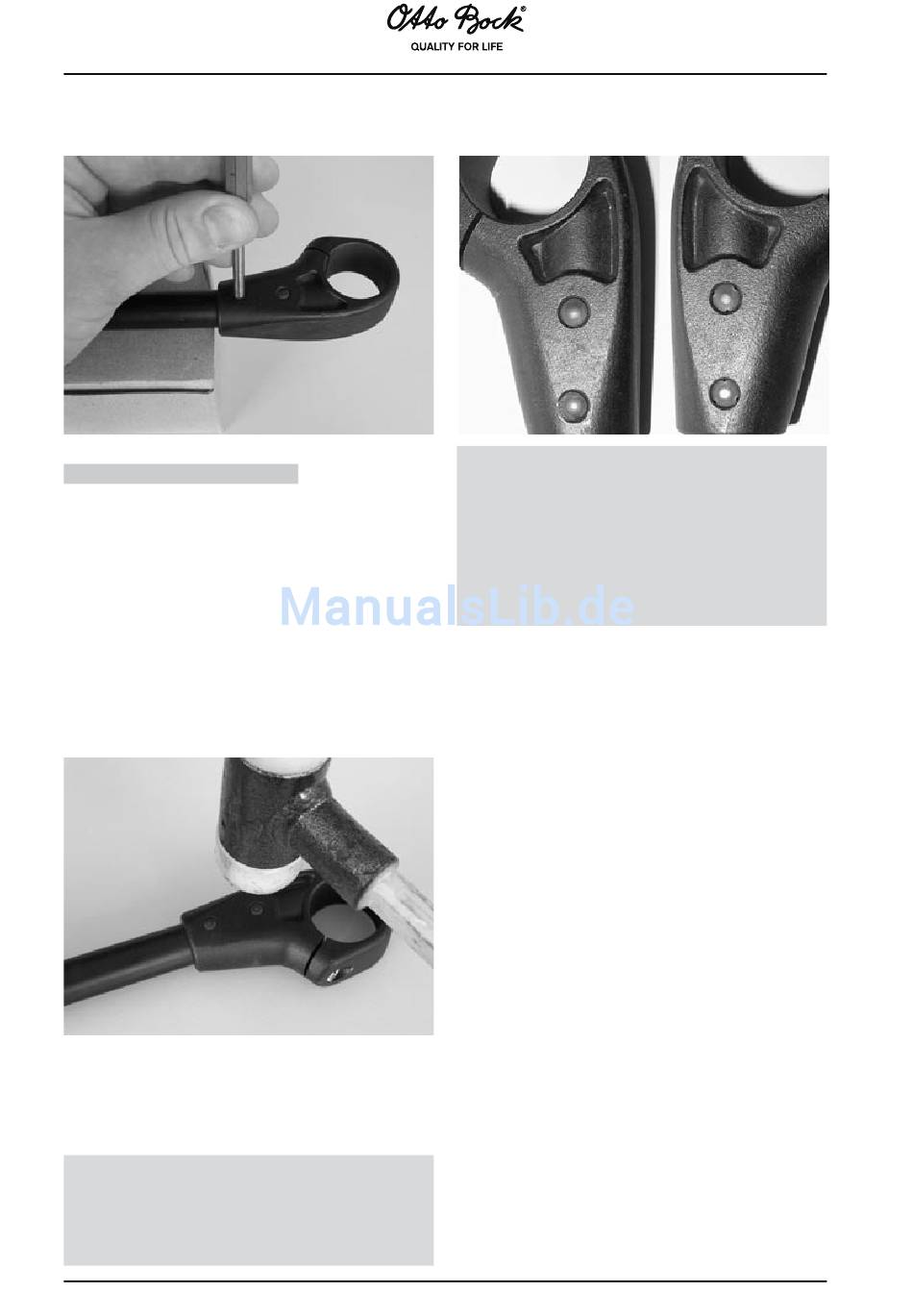

Treiben Sie die Passkerbstifte mit einem Splinttreiber
(Ø 5 mm) aus den Aufnahmen heraus und ziehen
Sie den Fußbrettbügel aus der Aufnahme.
Stecken Sie den neuen Fußbrettbügel in die Auf-
nahme hinein und befestigen Sie ihn mit den Pass-
kerbstiften.
Verwenden Sie einen Kunststoffhammer zum Ein-
schlagen der Passkerbstifte.
Achten Sie darauf, dass die Passkerbstifte nach
dem Einschlagen auf beiden Seiten gleichmäßig
tief in den Bohrungen sitzen.
Treiben Sie nötigenfalls den Passkerbstift mit einem
Splinttreiber (ø 5 mm) tiefer hinein.
20
Achten Sie darauf, dass Sie die Passkerbstifte von
der richtigen Seite aus einschlagen oder heraustrei-
ben.
Die Seite mit den Kerben (in der Abbildung rechts)
ist das breitere Ende des Passkerbstiftes – die Seite
ohne Kerben (in der Abbildung links) ist der schma-
lere Anfang. Schlagen Sie auf das schmalere Ende
zum Heraustreiben und auf das gekerbte Ende zum
Einschlagen des Passkerbstiftes.
