4.H - Bremse

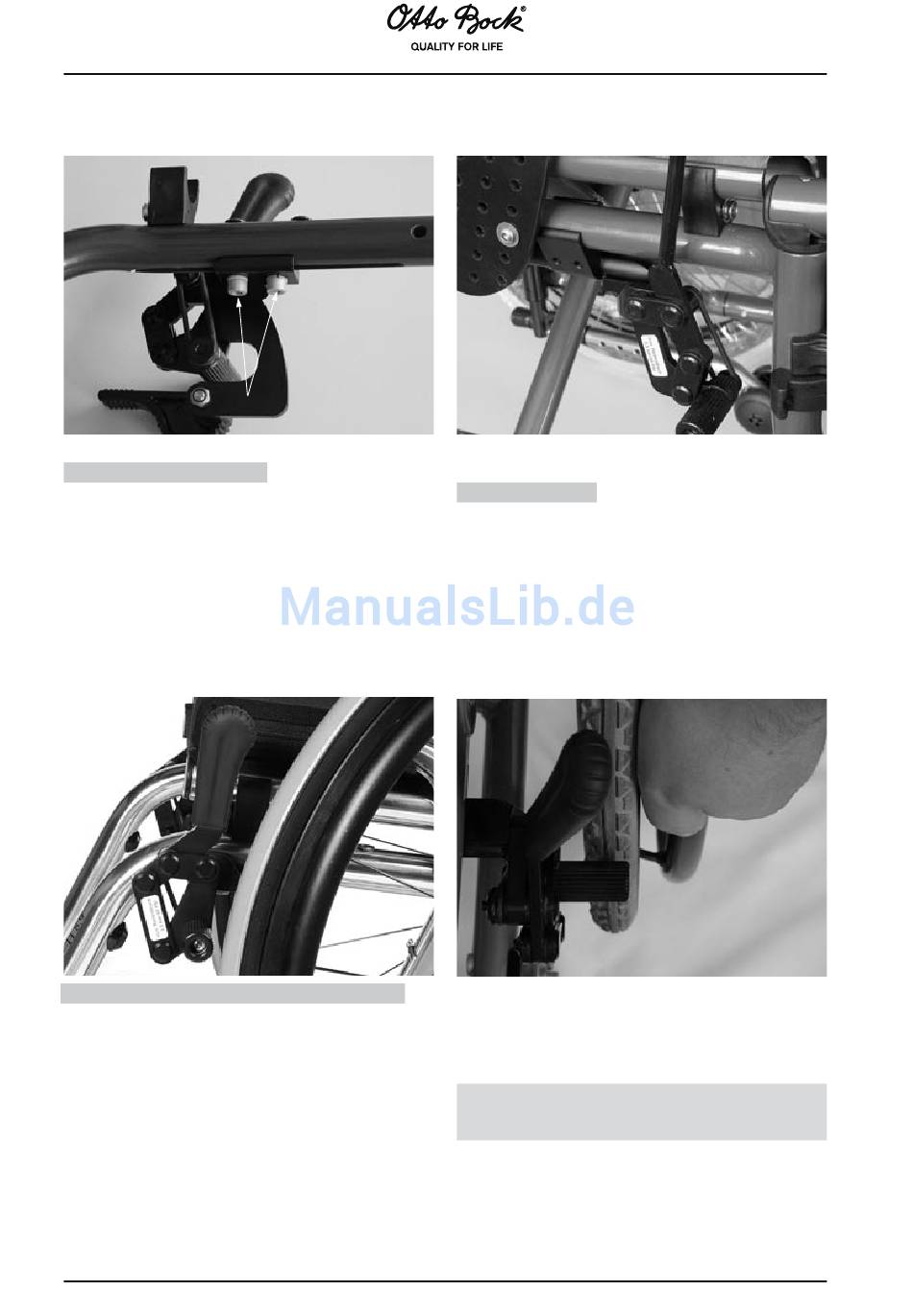

Einstellen / Austausch einer Kniehebelbremse
T, Ti8.9, VR, Ti Ultra, XXL 2
Nach Lösen der beiden Schrauben kann die Knie-
hebelbremse im Abstand zu den Antriebsrädern
verstellt werden.
Entfernen Sie die beiden Schrauben um die Kniehe-
belbremse abzunehmen.
T, Ti8.9, VR, Teen2-T, Teen2-VR, Ti Ultra, XXL 2
Folgen Sie zur Einstellung der Bremse den Angaben
in der Bedienungsanleitung.
40
Einstellen / Austausch einer Kniehebelbremse mit
Klemmschellenbefestigung
Teen2-T, Teen2-VR
Nach Lösen der beiden Schrauben öffnet sich die
Verklemmung zum Rahmen und die Kniehebelbrem-
se kann im Abstand zu den Antriebsrädern verstellt
werden.
Entfernen Sie die beiden Schrauben um die Kniehe-
belbremse und die Klemmschellen abzunehmen.
Achten Sie auf den richtigen Abstand zum An-
triebsrad. Achten Sie bei Einstellarbeiten am Ab-
stand des Antriebsrades zum Seitenteil oder Verän-
derungen am Radsturz auf die richtige Position des
Andruckbolzen.
Achtung: Durch ein Überstehen des Andruckbolzens
besteht Verletzungsgefahr für die Hände des Roll-
stuhlfahrers.
Der Andruckbolzen soll das Rad zu mindestens
der Laufflächenbreite überdecken, jedoch nicht über
das Rad hinausragen. Es stehen z.T. verschieden
lange Andruckbolzen zur Auswahl (siehe Ersatzteil-
ekatalog). Durch Veränderung des Radabstandes
zum Seitenteil kann ebenfalls eine Einstellung vorge-
nommen werden (siehe 4.G).
/
