10

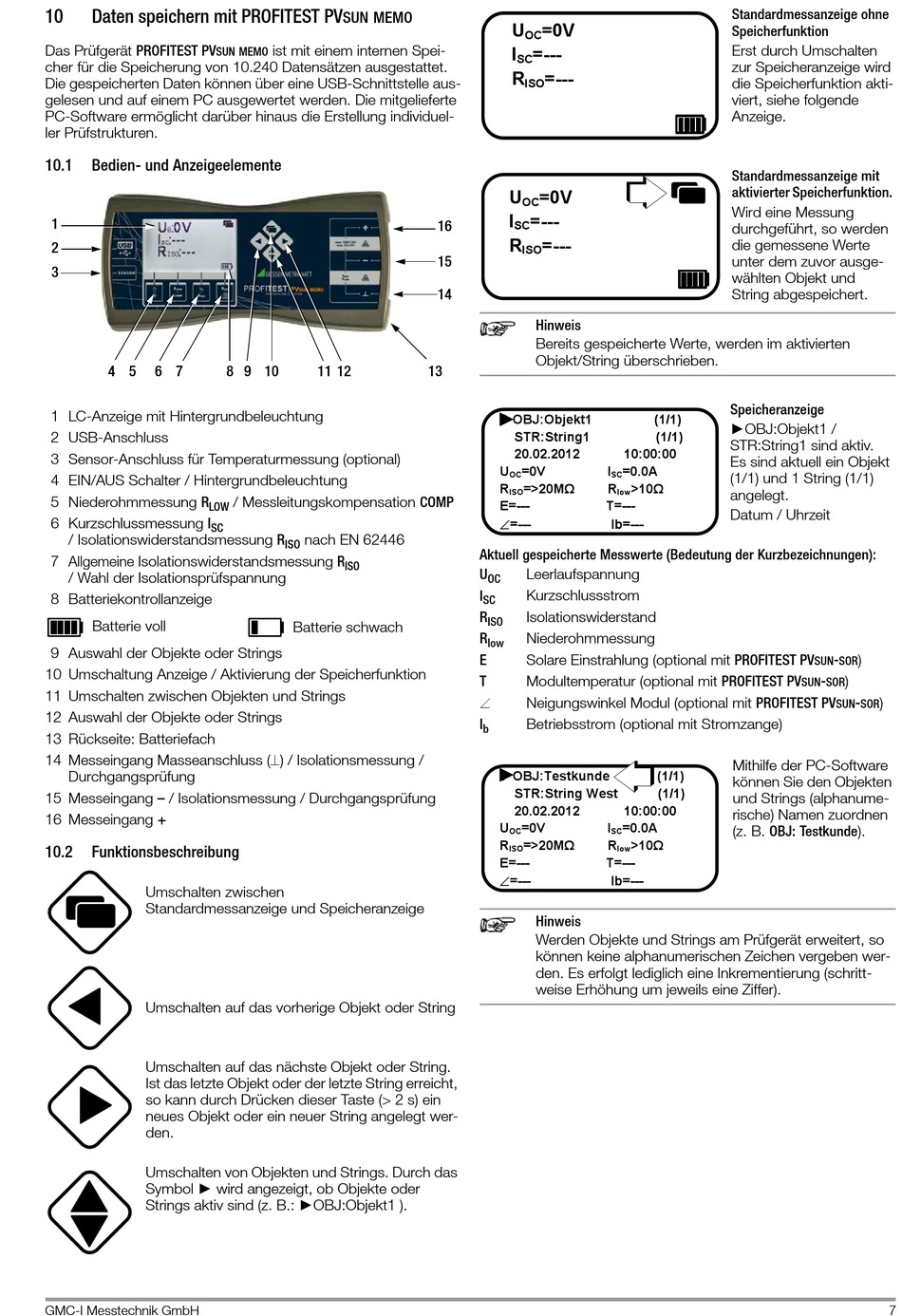

Daten speichern mit PROFITEST PV
Das Prüfgerät PROFITEST PV
cher für die Speicherung von 10.240 Datensätzen ausgestattet.
Die gespeicherten Daten können über eine USB-Schnittstelle aus-
gelesen und auf einem PC ausgewertet werden. Die mitgelieferte
PC-Software ermöglicht darüber hinaus die Erstellung individuel-
ler Prüfstrukturen.
10.1
Bedien- und Anzeigeelemente
1
2
3
4 5
6 7
1 LC-Anzeige mit Hintergrundbeleuchtung
2 USB-Anschluss
3 Sensor-Anschluss für Temperaturmessung (optional)
4 EIN/AUS Schalter / Hintergrundbeleuchtung
5 Niederohmmessung R
LOW
6 Kurzschlussmessung I
SC
/ Isolationswiderstandsmessung R
7 Allgemeine Isolationswiderstandsmessung R
/ Wahl der Isolationsprüfspannung
8 Batteriekontrollanzeige
Batterie voll
9 Auswahl der Objekte oder Strings
10 Umschaltung Anzeige / Aktivierung der Speicherfunktion
11 Umschalten zwischen Objekten und Strings
12 Auswahl der Objekte oder Strings
13 Rückseite: Batteriefach
14 Messeingang Masseanschluss () / Isolationsmessung /
Durchgangsprüfung
15 Messeingang – / Isolationsmessung / Durchgangsprüfung
16 Messeingang +
10.2
Funktionsbeschreibung
Umschalten zwischen
Standardmessanzeige und Speicheranzeige
Umschalten auf das vorherige Objekt oder String
Umschalten auf das nächste Objekt oder String.
Ist das letzte Objekt oder der letzte String erreicht,
so kann durch Drücken dieser Taste (> 2 s) ein
neues Objekt oder ein neuer String angelegt wer-
den.
Umschalten von Objekten und Strings. Durch das
Symbol ► wird angezeigt, ob Objekte oder
Strings aktiv sind (z. B.: ►OBJ:Objekt1 ).
GMC-I Messtechnik GmbH
SUN MEMO
ist mit einem internen Spei-
SUN MEMO
8
9 10
11 12
/ Messleitungskompensation COMP
nach EN 62446
ISO
ISO
Batterie schwach
U
=0V
OC
I
=---
SC
R
=---
ISO
U
=0V
OC
I
=---
SC
16
R
=---
ISO
15
14
Hinweis
Bereits gespeicherte Werte, werden im aktivierten
Objekt/String überschrieben.
13
►
? OBJ:Objekt1
STR:String1
20.02.2012
U
=0V
OC
R
=>20MΩ
ISO
E=---
=---
Aktuell gespeicherte Messwerte (Bedeutung der Kurzbezeichnungen):
U
Leerlaufspannung
OC
I
Kurzschlussstrom
SC
R
Isolationswiderstand
ISO
R
Niederohmmessung
low
E
Solare Einstrahlung (optional mit PROFITEST PV
T
Modultemperatur (optional mit PROFITEST PV
Neigungswinkel Modul (optional mit PROFITEST PV
I
Betriebsstrom (optional mit Stromzange)
b
►
? OBJ:Testkunde
STR:String West
20.02.2012
U
=0V
OC
R
=>20MΩ
ISO
E=---
=---
Hinweis
Werden Objekte und Strings am Prüfgerät erweitert, so
können keine alphanumerischen Zeichen vergeben wer-
den. Es erfolgt lediglich eine Inkrementierung (schritt-
weise Erhöhung um jeweils eine Ziffer).
Standardmessanzeige ohne
Speicherfunktion
Erst durch Umschalten
zur Speicheranzeige wird
die Speicherfunktion akti-
viert, siehe folgende
Anzeige.
Standardmessanzeige mit
aktivierter Speicherfunktion.
Wird eine Messung
durchgeführt, so werden
die gemessene Werte
unter dem zuvor ausge-
wählten Objekt und
String abgespeichert.
Speicheranzeige
(1/1)
►OBJ:Objekt1 /
(1/1)
STR:String1 sind aktiv.
10:00:00
Es sind aktuell ein Objekt
I
=0.0A
SC
(1/1) und 1 String (1/1)
R
>10Ω
low
angelegt.
T=---
Datum / Uhrzeit
Ib=---
Mithilfe der PC-Software
(1/1)
können Sie den Objekten
(1/1)
und Strings (alphanume-
10:00:00
rische) Namen zuordnen
I
=0.0A
(z. B. OBJ: Testkunde).
SC
R
>10Ω
low
T=---
Ib=---
-
)
SUN
SOR
-
)
SUN
SOR
-
)
SUN
SOR
7
