Beispiel:
U
: 995 V
0
I
: ---
SC
R
: ---
ISO
Hinweis
Bei falscher Polarität erscheint ein Warnsymbol hinter der
Spannungsanzeige.
Beispiel:
U
: Pol
0
I
: ---
SC
R
: ---
ISO
➭ Ändern Sie die Polarität am Solarmodul und starten Sie die
Messung neu.
9.3

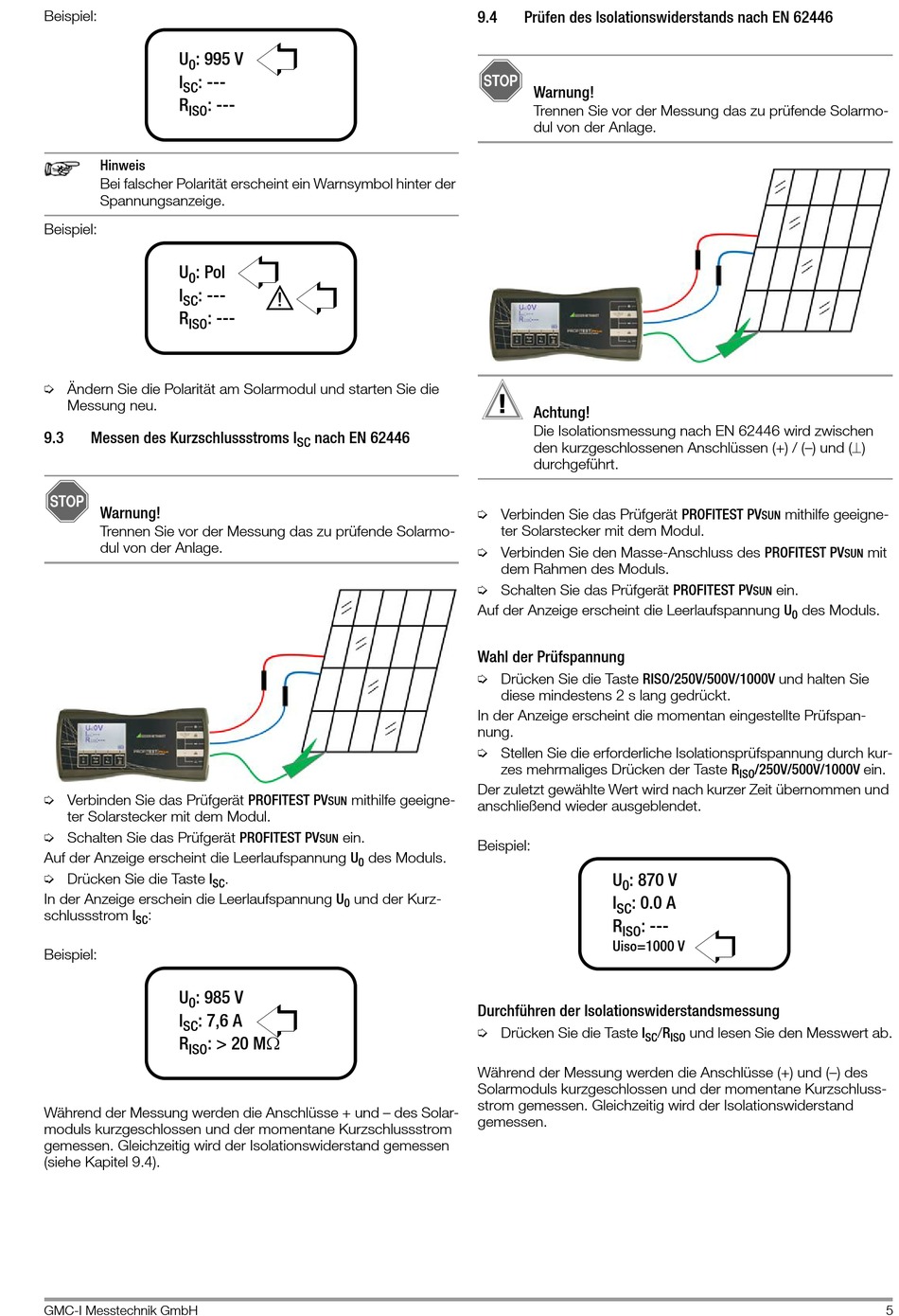

Messen des Kurzschlussstroms I
Warnung!
Trennen Sie vor der Messung das zu prüfende Solarmo-
dul von der Anlage.
➭ Verbinden Sie das Prüfgerät PROFITEST PV
ter Solarstecker mit dem Modul.
➭ Schalten Sie das Prüfgerät PROFITEST PV
Auf der Anzeige erscheint die Leerlaufspannung U
➭ Drücken Sie die Taste I
SC
In der Anzeige erschein die Leerlaufspannung U
schlussstrom I
:
SC
Beispiel:
U
: 985 V
0
I
: 7,6 A
SC
R
: > 20 M
ISO
Während der Messung werden die Anschlüsse + und – des Solar-
moduls kurzgeschlossen und der momentane Kurzschlussstrom
gemessen. Gleichzeitig wird der Isolationswiderstand gemessen
(siehe Kapitel 9.4).
GMC-I Messtechnik GmbH
!
nach EN 62446
SC
mithilfe geeigne-
SUN
ein.
SUN
des Moduls.
0
.
und der Kurz-
0
9.4
Prüfen des Isolationswiderstands nach EN 62446
Warnung!
Trennen Sie vor der Messung das zu prüfende Solarmo-
dul von der Anlage.
!
Achtung!
Die Isolationsmessung nach EN 62446 wird zwischen
den kurzgeschlossenen Anschlüssen (+) / (–) und ()
durchgeführt.
➭ Verbinden Sie das Prüfgerät PROFITEST PV
ter Solarstecker mit dem Modul.
➭ Verbinden Sie den Masse-Anschluss des PROFITEST PV
dem Rahmen des Moduls.
➭ Schalten Sie das Prüfgerät PROFITEST PV
Auf der Anzeige erscheint die Leerlaufspannung U
Wahl der Prüfspannung
➭ Drücken Sie die Taste RISO/250V/500V/1000V und halten Sie
diese mindestens 2 s lang gedrückt.
In der Anzeige erscheint die momentan eingestellte Prüfspan-
nung.
➭ Stellen Sie die erforderliche Isolationsprüfspannung durch kur-
zes mehrmaliges Drücken der Taste R
Der zuletzt gewählte Wert wird nach kurzer Zeit übernommen und
anschließend wieder ausgeblendet.
Beispiel:
U
: 870 V
0
I
: 0.0 A
SC
R
: ---
ISO
Uiso=1000 V
Durchführen der Isolationswiderstandsmessung
➭ Drücken Sie die Taste I
SC
Während der Messung werden die Anschlüsse (+) und (–) des
Solarmoduls kurzgeschlossen und der momentane Kurzschluss-
strom gemessen. Gleichzeitig wird der Isolationswiderstand
gemessen.
mithilfe geeigne-
SUN
ein.
SUN
des Moduls.
0
/250V/500V/1000V ein.
ISO
/R
und lesen Sie den Messwert ab.
ISO
mit
SUN
5
