- Das Ausschalten der Zeit t2 hat zur Folge, das die Zeit t3 ebenfalls ausgeschaltet wird.
- Die Stoppuhr, die die Messdauer zählt wird bei Stabilisierung der Spannung U
- Das Symbol LIMIT I! bedeutet einen Betrieb bei Strombegrenzung des Wechselrichters (z.B. beim
Laden des Objekts).
- Wenn der Betrieb bei begrenztem Strom länger als 20 Sek. dauert, wird die Messung unterbrochen.
- Beim Überschreiten der charakteristischen Punkte (Zeiten tx), durch die Stoppuhr, wird ein langes
Tonsignal ausgegeben.
- Während der Messung leuchtet die LED orange.
- Nach Abschluss der Messung erfolgt die Entladung der Kapazität des gemessenen Objekts durch
Kurzschluss der Messklemmen mit einer Resistenz von 100kΩ.
- Die Kapazität des Objekts wird am Ende der Messung, bei der Entladung gemessen.
- Falls während der Messung auf dem Objekt eine externe Spannung auftritt, wird die Messung nach
20 Sekunden unterbrochen, wird die Meldung
und die LED wird rot leuchten.
Zusätzliche Informationen die vom Messgerät angezeigt wer-
den
uchtet rot, Doppel-
tonsignal

3.1.2 3-Pol-Strom-Messung (mit Schirmkabel)

Um den Einfluss der Oberflächenströme in Geräten bis 1kV zu eliminieren, wird die Messung mit
drei Klemmen durchgeführt. Beispielsweise bei der Messung des Widerstands zwischen den Wicklun-
gen eines kleinen Motors, wird die Buchse G des Messgeräts mit dem Gehäuse des Motors verbun-
den:

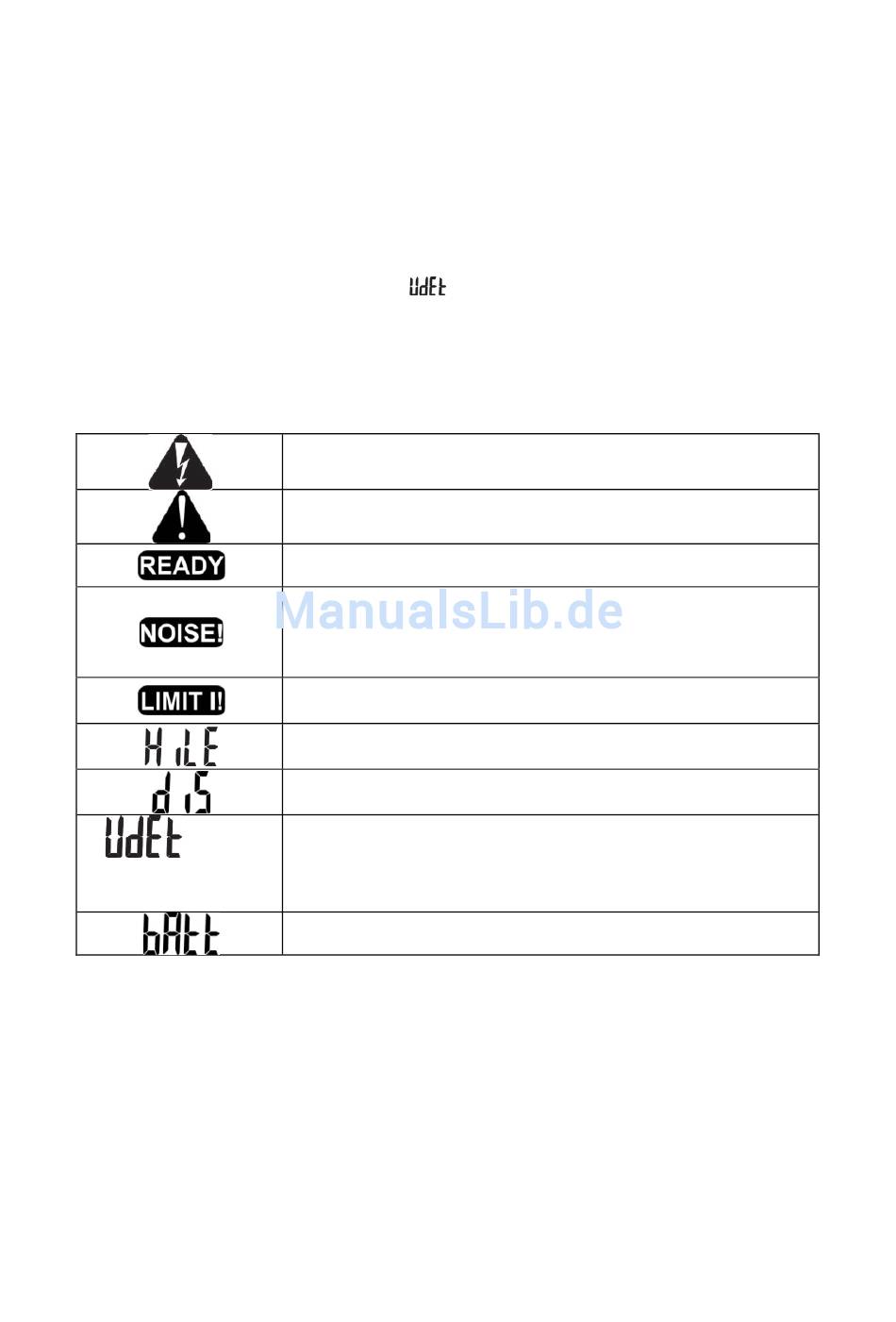

Messspannung auf den Klemmen des Messgeräts.
Schlagen Sie in der Bedienungsanleitung nach.
Messbereitschaft.
Eine Rückmeldung wird nach der Messung ausgeblendet,
falls Störungen während der Messung auftreten. Das Mes-
sergebnis kann durch eine Zusätzliche Unsicherheit bela-
stet sein.
Strombegrenzung. Das Symbol erscheint, begleitet von ei-
nem Dauerton.
Zu großer Leckstrom (Isolationsdurchbruch während der
Messung).
Entladung des Objekts nach Abschluss der Messung findet
statt.
, LED le-
Das geprüfte Objekt befindet sich unter Spannung. Die
Messung wird nicht zugelassen.
Entladene Akkus (Batterien).
BEDIENUNGSANLEITUNG MIC-30 Version 1.02
angezeigt und es ertönt ein zwei toniger Signalton,
eingeschaltet.
