Anschluss Des Durchflusssensors; Ultraflow® (Verbindungstyp 1-2-7-8) - Kamstrup Multical 603 Technische Beschreibung

8 Anschluss des Durchflusssensors

Der Zähler MULTICAL® 603 hat bis zu 6 Impulseingänge für den Anschluss von Durchflusssensoren, wobei V1 und V2
für die Energieberechnung verwendet werden, während In-A1, In-B1, In-A2 und In-B2 beispielsweise für den Anschluss
von Kaltwasserzählern und Stromzählern verwendet werden können. Die Anzahl der Impulseingänge kann je nach
Zählerkonfiguration variieren.
Der Impulswert und die Auflösung der V1- und V2-Eingänge werden über den CCC-Code im MULTICAL® 603 konfiguriert.
Wenn zwei Durchflusssensoren an V1 und V2 angeschlossen werden, müsse diese gleich sein, da die Impulseingänge ihre
Konfiguration teilen. Siehe
CCC-Codes.
Je nach Anwendungstyp kann der MULTICAL® 603 für die Energieberechnung mit ein oder zwei Durchflusssensoren verbunden
werden, siehe Abschnitt 7.1 "Anwendungstypen und Energieberechnungen" auf Seite 81
Typischerweise wird ein einzelner Durchflusssensor in Wärme- oder Kälteinstallationen verwendet. Dieser Durchflusssensor
wird immer an V1 angeschlossen, unabhängig von seinem Einbau im Vor- oder Rücklauf.

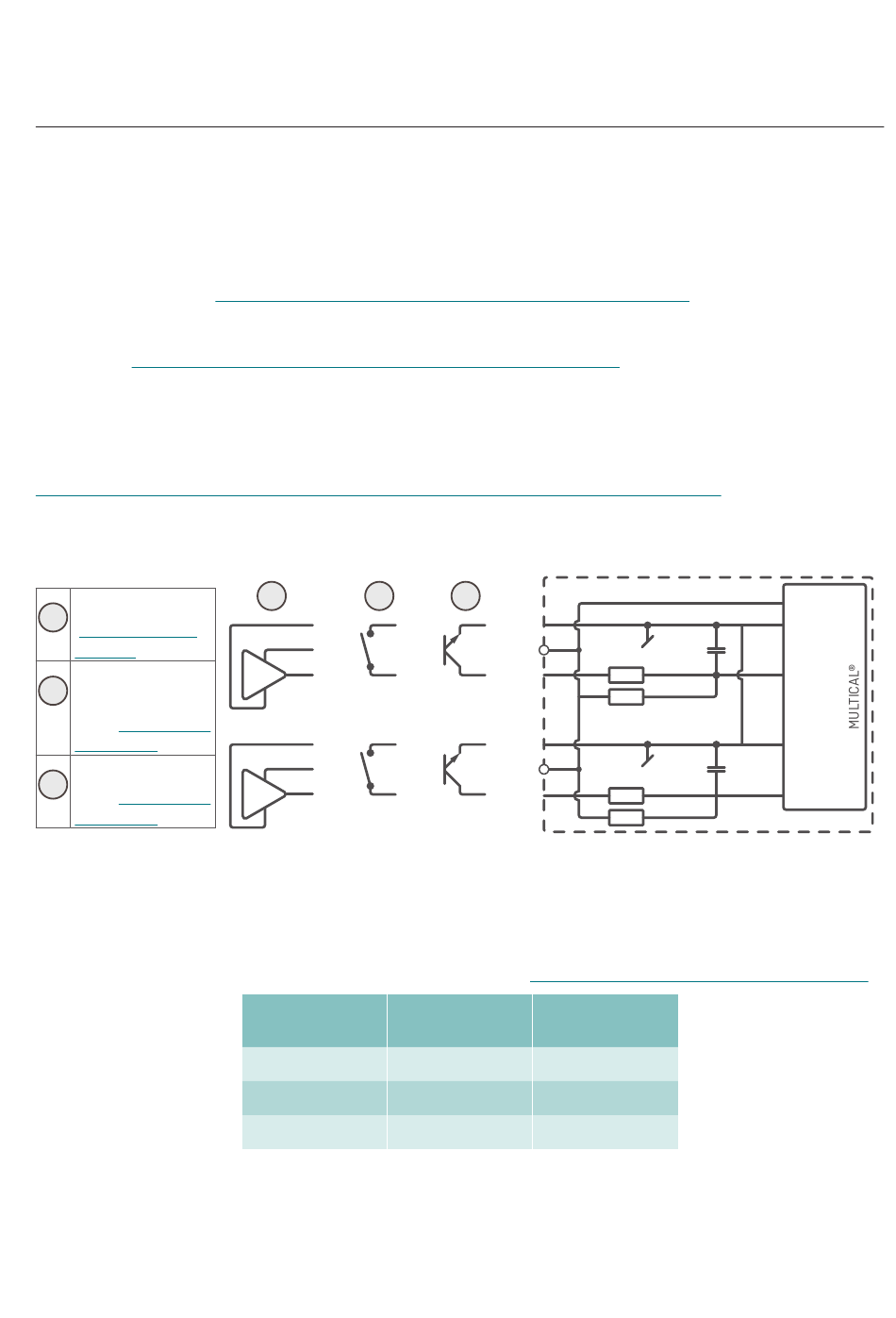

Die Anschlussplatine mit den Anschlüssen an V1 und V2 kann sowohl Impulse aus elektronischen als auch aus
mechanischen Durchflusssensoren empfangen. Dies ermöglicht den Anschluss von fast allen existierenden Arten
von Durchflusssensoren mit Impulsausgang. Für Durchflusssensoren mit aktivem 24 V Impulsausgang siehe
Abschnitt 8.4 "Durchflusssensoren mit aktivem 24 V Impulsausgang (Connection type P)" auf Seite
ULTRAFLOW®
1
(Abschnitt 8.1 auf
Seite 107)
Reed-/
2
Relaisschalter
(siehe Abschnitt 8.2
auf Seite 111)
Transistor
3
(siehe Abschnitt 8.3
auf Seite 111)
8 .1 ULTRAFLOW® (Verbindungstyp 1-2-7-8)
Die ULTRAFLOW®-Durchflusssensoren von Kamstrup A/S werden vom Rechenwerk mit Energie versorgt und werden gemäß
der unten stehenden Tabelle angeschlossen. Der Stromverbrauch von ULTRAFLOW® ist sehr niedrig und ist gleichzeitig auf die
angegebenen Batterielebensdauer für MULTICAL® 603 abgestimmt, siehe
Für ULTRAFLOW® wird der CCC-Code 1xx, 4xx und 5xx verwendet.
