MULTICAL® 603

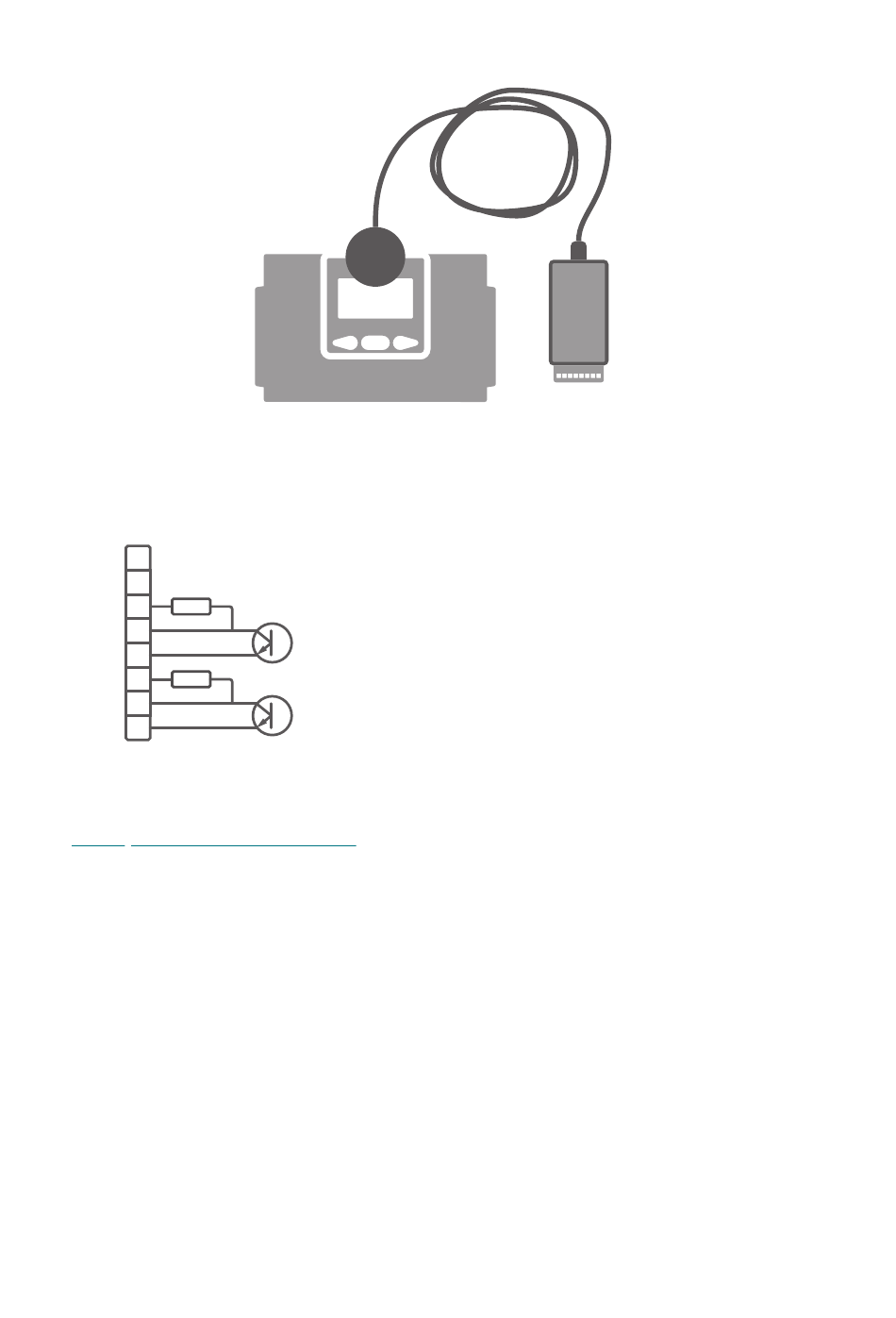

Prüfimpulse
3.5 - 30 VDC 1 +
GND 2 -
Pull-Up Volume 3 10 K
Volume Pulse 4
GND 5
Pull-Up Energy 6 10 K
Energy Pulse 7
GND 8
1. Siehe Tabelle 2, Abschnitt 6.4 "TEST loop" auf Seite 79
160
Wenn die Impulsschnittstelle, Typ 6699-143, an die Stromversorgung oder eine
Batterie angeschlossen wurde, diese Funktionseinheit am Zähler angebracht
wurde, und im Zähler der Testmodus aufgerufen wurde, werden die folgenden
Impulse ausgesendet:
• Hochauflösende Energieimpulse:
1 (0,001 kWh/Impuls bis 0,01 MWh/Impuls) an Klemme 7 und 8
• Hochauflösende Volumenimpulse:
(0,01l/Impuls bis 0,1 m
1 3
Impulsschnittstelle 6699-143, technische Daten
Versorgungsspannung
Stromverbrauch
Impulsausgänge
Impulslänge
/Impuls) an Klemme 4 und 5
3.5 – 30 VDC
< 15 mA
< 30 VDC < 15 mA
3.9 ms
