Vac-Netzteil - Kamstrup Multical 603 Technische Beschreibung

MULTICAL® 603

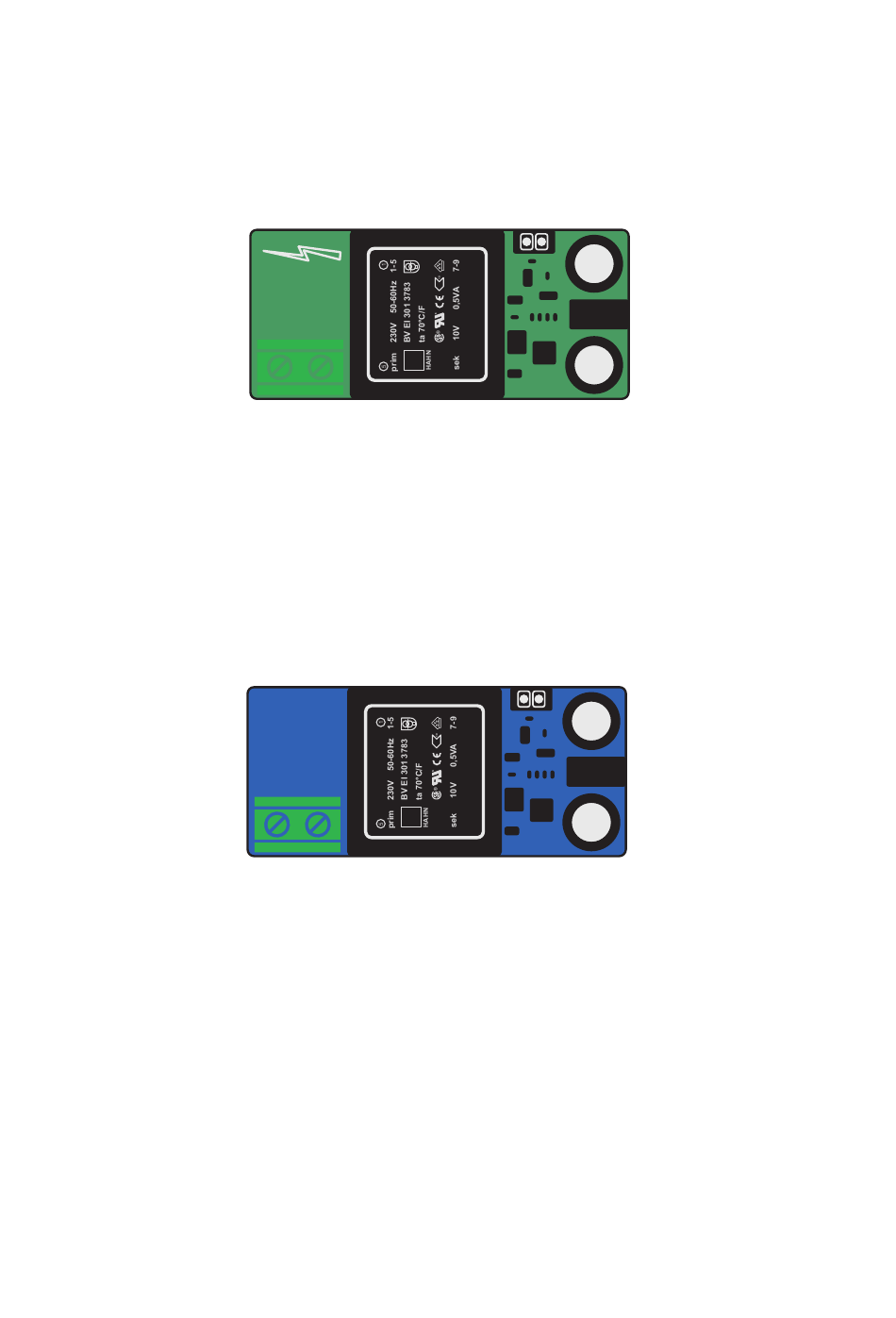

10 .5 230 VAC-Netzteil

Dieses Modul ist von der 230 VAC-Netzversorgung galvanisch getrennt. Das Modul ist für den direkten Anschluss an
das Stromnetz ausgelegt. Das Modul hat einen Zwei-Kammer-Sicherheitstransformator, der die Anforderung an eine
Doppelisolation (Trenntrafo) erfüllt, wenn der Oberteil des Rechenwerks auf das Rechenwerksunterteil montiert ist. Wenn
die Netzspannung unterbrochen wird, versorgt das Modul den Zähler normalerweise für einige Minuten, abhängig vom
Integrationsmodus (L-Code) und der Kommunikationsart.
-
+
230 VAC
27 28
Beim Anschluss an 230 VAC muss die gesamte Installation den geltenden nationalen Regeln entsprechen. Der Anschluss/
die Trennung des Moduls muss vom Zählermonteur durchgeführt werden. Beachten Sie weiterhin, dass Arbeiten an
Festinstallationen sowie elektrischen Schaltschränken nur durch autorisierte Fachkräfte durchgeführt werden dürfen.
10 .6 24 VAC-Netzteil
Dieses Modul ist von der 24 VAC-Stromversorgung galvanisch getrennt. Das Modul ist für industrielle Installationen und
Installationen ausgelegt, die über einen separaten 230/24 V-Sicherheitstransformator versorgt werden, der beispielsweise
in einem elektrischen Schaltschrank eingebaut ist. Das Modul hat einen Zwei-Kammer-Sicherheitstransformator, der die
Anforderungen an eine Doppelisolation (Trenntrafo) erfüllt, wenn der Oberteil des Rechenwerks auf dem Rechenwerksunterteil
montiert ist. Wenn die Stromversorgung unterbrochen wird, versorgt das Modul den Zähler normalerweise für einige Minuten,
abhängig vom Integrationsmodus (L-Code) und der Kommunikationsart.
24 VAC
-
+
97 98
Die gesamte Installation muss den geltenden internationalen Regeln entsprechen. Der Anschluss/die Trennung des Moduls
muss vom Zählermonteur durchgeführt werden, aber die Installation des 230/24 VAC-Sicherheitstransformators im
elektrischen Schaltschrank sowie weitere Festinstallationen dürfen nur durch autorisierte Fachkräfte ausgeführt werden.
134 Kamstrup A/S • FILE100001685_E_DE_02.2026
