9 .8 TemperatureSensor SP 4-leder – ø6 mm EN1434 Tauchhülsenfühler mit Anschlusskopf
TemperatureSensor SP 4-Leiter ist ein ø6 mm Tauchhülsenfühler mit Anschlusskopf, der nach den Anweisungen in
EN1434-2 gebaut wurde. Sowohl der Temperaturfühler als auch die dazugehörige Tauchhülse werden in
Der Temperaturfühler hat einen Durchmesser von ø6 mm, und am Ende des Temperaturfühlers ist ein Anschlusskopf aus
Aluminium des Typs DIN Form B montiert. Der Temperaturfühler ist sowohl als Pt100 als auch Pt500 lieferbar, und wenn er in
der dazugehörigen Tauchhülse montiert ist, ist er für den Gebrauch im Temperaturbereich 0-180 Grad und in PN16-, PN25- und
PN 40-Anlagen zugelassen.
Bei Durchflussgeschwindigkeiten bis zu 3 m/s wird eine geschweißte Edelstahltauchhülse mit einem Durchmesser von ø8
mm an der Spitze verwendet. Bei Durchflussgeschwindigkeiten über 3 m/s oder in einer PN40-Anlage wird eine verstärkte
Edelstahltauchhülse, die einen Durchmesser von ø10 mm an der Spitze hat, siehe
gefertigt ist, empfohlen. Bei der Montage wird eine Kupferdichtung verwendet, um die erforderliche Dichte zu sichern. Die
verschiedenen Einbaulängen L für Tauchhülsen gehen aus der
für den Temperaturfühler sehen können.

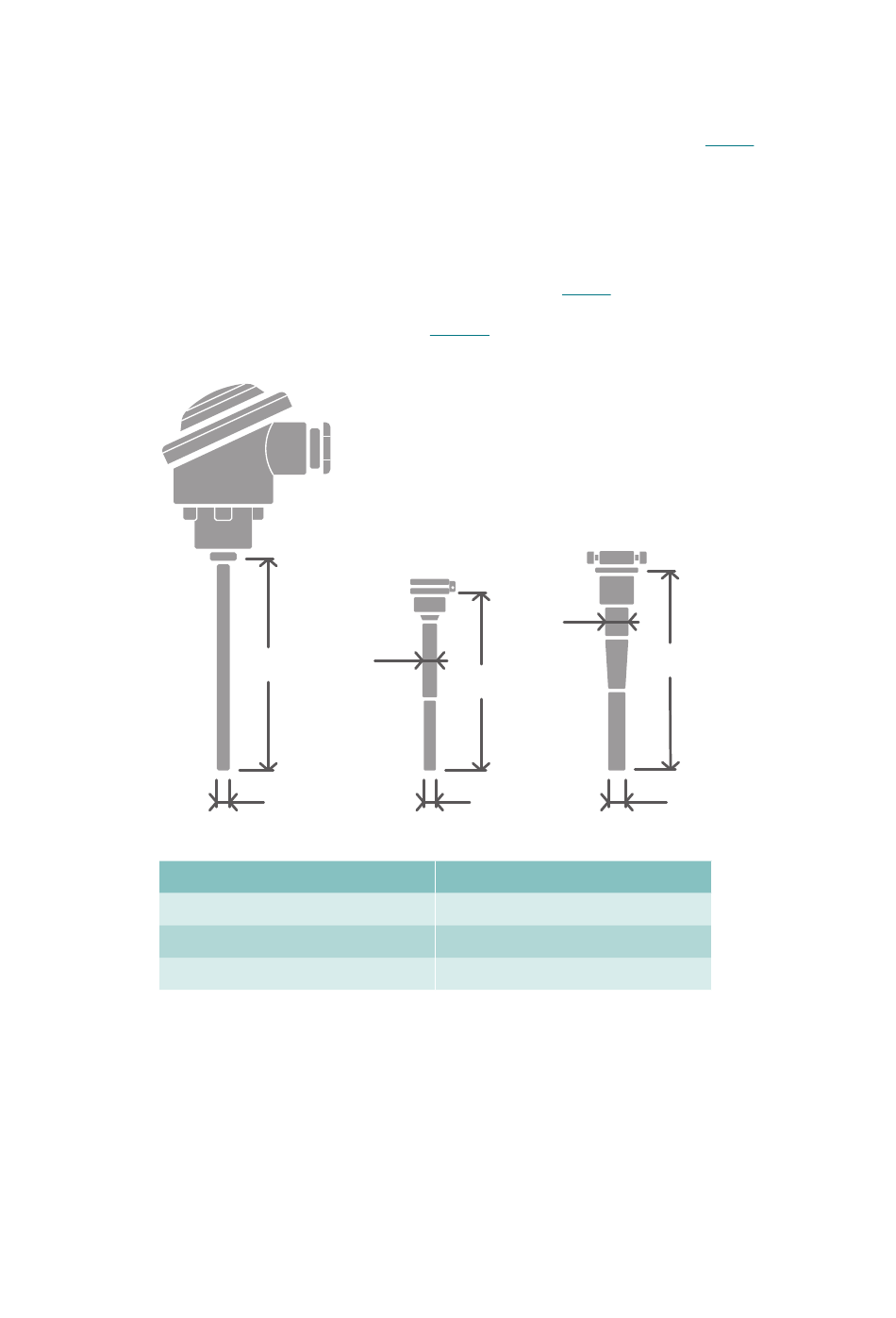

Abb. 15: ø6 mm Tauchhülsenfühler mit Anschlusskopf und entsprechenden Tauchhülsen.
Einbaulänge für ø6 mm Fühler – EL
9 .9 Installation von 4 Temperaturfühlern in großen Rohren
Normalerweise wird in jedem Rohr nur ein Temperaturfühler verwendet, was sich auf die Annahme stützt, dass die Temperatur
im Rohr ziemlich gleichmäßig ist. In großen Rohren, z. B. oberhalb von DN100, können Schichtbildungen im Rohr auftreten.
Die Schichtbildung wird durch heißes Wasser verursacht, das nach oben steigt, und wegen größerer Temperaturunterschiede
zwischen dem Medium und den Umgebungen verursacht die Schichtbildung besonders bei hohen Temperaturen und niedrigen
Durchflussraten große Probleme. Bei Schichtbildung ist die Temperatur im Rohr nicht mehr gleichmäßig, und deshalb
ist ein einzelner Temperaturfühler wahrscheinlich nicht mehr repräsentativ für die Durchschnittstemperatur im Rohr. In
solchen Fällen kann die Temperaturmessung verbessert werden, indem vier Temperaturfühler verwendet werden, die in einer
Kombination aus Reihen- und Parallelschaltung verbunden sind.
Siehe "Kamstrups Handbuch über Temperaturfühler für Wärme- und Kältezähler" für weitere Informationen.
128
Ø9.5
EL
Ø6
105 mm
140 mm
230 mm
Tabelle 8:
Abb. 15, und die aus einem Stück
Tabelle 8 hervor, wo Sie auch die dazugehörige Einbaulänge EL
Ø14
L
Ø8
Einbaulänge für ø6 mm Tauchhülse – L
85 mm
120 mm
210 mm
