MULTICAL® 603
9 .6 Erkennung von Vorlauf- und Rücklauftemperaturfühler

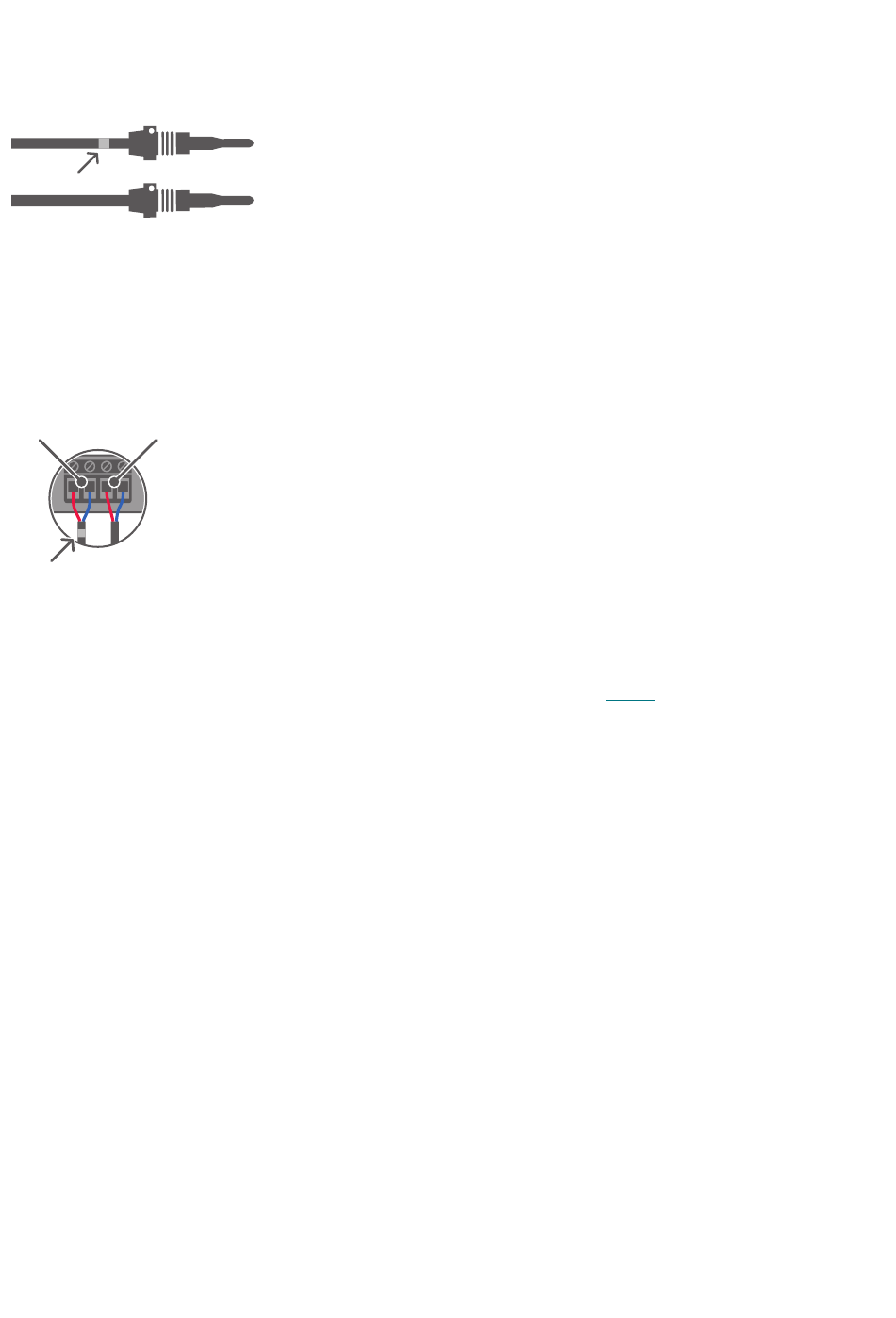

Um es einfacher zu machen, eine korrekte Installation von TemperatureSensor 63 durchzuführen, ist der
Vorlauftemperaturfühler mit zusätzlich zwei weißen Markierungen am Kabel versehen, und somit ist es einfach zu erkennen,
welcher der beiden Temperaturfühler der Vorlauf- bzw. Rücklauftemperaturfühler ist. Eine der weißen Markierungen ist gleich
nach dem Temperaturfühler selbst platziert, siehe die obenstehende Abbildung, und macht es einfach, zu überprüfen, ob
der Vorlauftemperaturfühler im Vorlaufrohr montiert ist. Die andere weiße Markierung ist am Ende des Kabels platziert, siehe
die nachfolgende Abbildung, und kann in Verbindung mit der Neueichung dazu verwendet werden, zu überprüfen, ob die
Temperaturfühler nachfolgend korrekt im Rechenwerk montiert sind. Die Angabe von Vorlauf- und Rücklauftemperaturfühler
geht ebenfalls aus dem an den Temperaturfühlern angebrachten Schild hervor.
T1 T2
9 .7 TemperatureSensor 83 – ø5,8 mm Tauchhülsenfühler mit Anschlusskopf
TemperatureSensor 83 ist ein ø5,8 mm Tauchhülsenfühler mit Anschlusskopf, der aus einem ø5,8 mm Pt500-
Temperaturfühler besteht, der an einen austauschbaren Fühlereinsatz über ein 2-Leiter-Silikonkabel angeschlossen ist.
Der Fühlereinsatz ist in einer Tauchhülse mit befestigtem Anschlusskopf montiert, siehe
4-Leiterkabels erfolgt durch Einstecken des Kabels durch die PG-Verschraubung im Anschlusskopf und Anschluss der 4
Drähte an die Anschlussklemme am Temperaturfühlereinsatz.
TemperatureSensor 83 hat einen R½ (konisch ½") Gewindeanschluss aus Edelstahl. Seine Länge beträgt 65, 90, 140 oder 180
mm. Der Außendurchmesser der Tauchhülse ist ø10 mm an der breitesten Stelle, was die Montage von TemperatureSensor
83 in einer Rohrverlängerung ermöglicht. Die Konstruktion mit separaten Tauchhülsen ermöglicht einen Austausch von
Fühlern ohne Abschaltung des Wasserstroms. Die große Auswahl der Tauchhülsenlängen ermöglicht weiterhin den Einsatz
der Temperaturfühler in allen Rohrgrößen. Die Edelstahltauchhülsen können in sowohl PN16- als auch PN25-Anlagen montiert
werden.
126
T1
T2
Abb. 13. Der Anschluss eines
