4.4 Bastidor móvil (disponible opcionalmente)
Se deben desatornillar las cuatro patas del dispositivo de la parte inferior para montar el dispositivo sobre
el bastidor móvil.
Utilizar los tornillos de estas cuatro patas del dispositivo para atornillar el dispositivo a la placa de
montaje. Durante dicho proceso, asegurarse de que la parte frontal del dispositivo coincide con la
posición de las ruedas con freno.
La ventilación del dispositivo sin patas solo está garantizada sobre el bastidor móvil.
Si el dispositivo se desmonta del bastidor móvil, las patas deben volver a atornillarse en
la carcasa para garantizar la ventilación.
El aparato con el bastidor móvil solo se debe mover con una botella para secreciones de
5 litros llena colocada en el carril para aparatos del bastidor móvil.
1
2
3
5 4
6
7

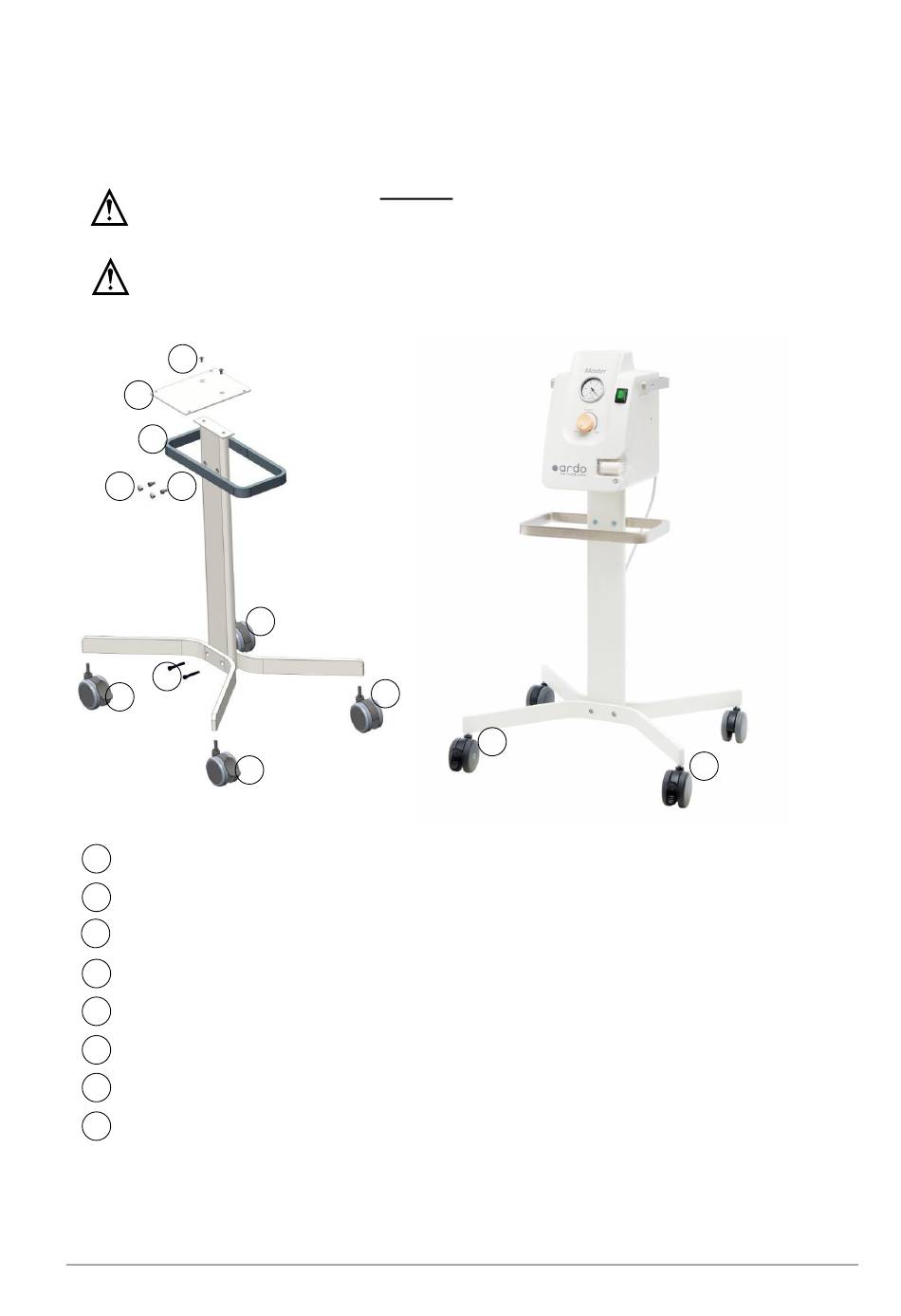

2 tornillos avellanados con hexágono interior M5x10
1
1 placa de montaje
2
3 1 carril para aparatos
2 tornillos cilíndricos con hexágono interior M6x10
4
2 tapones de protección
5
2 tornillos cilíndricos con hexágono interior M6x40
6
2 ruedas con freno, antiestáticas
7
2 ruedas sin freno
8
Ardo medical AG
8
8
7
7
12
Reservado el derecho a introducir modificaciones
7
Manual de instrucciones
Master y Senator
