MI 3100B SE EurotestEASI

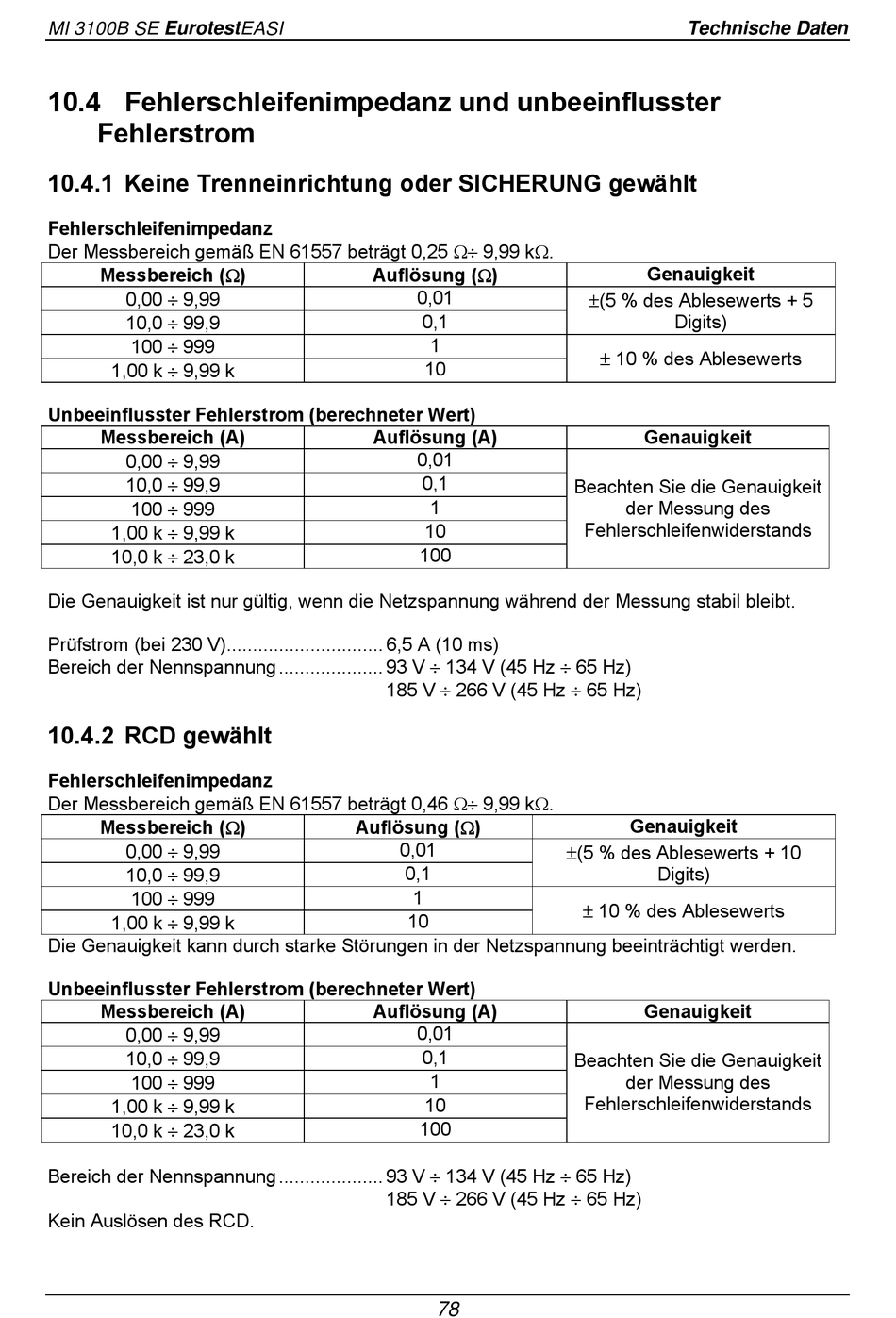

10.4 Fehlerschleifenimpedanz und unbeeinflusster
Fehlerstrom
10.4.1 Keine Trenneinrichtung oder SICHERUNG gewählt
Fehlerschleifenimpedanz
Der Messbereich gemäß EN 61557 beträgt 0,25  9,99 k.
Messbereich ()
0,00  9,99
10,0  99,9
100  999
1,00 k  9,99 k
Unbeeinflusster Fehlerstrom (berechneter Wert)
Messbereich (A)
0,00  9,99
10,0  99,9
100  999
1,00 k  9,99 k
10,0 k  23,0 k
Die Genauigkeit ist nur gültig, wenn die Netzspannung während der Messung stabil bleibt.
Prüfstrom (bei 230 V).............................. 6,5 A (10 ms)
Bereich der Nennspannung .................... 93 V  134 V (45 Hz  65 Hz)
10.4.2 RCD gewählt
Fehlerschleifenimpedanz
Der Messbereich gemäß EN 61557 beträgt 0,46  9,99 k.
Messbereich ()
0,00  9,99
10,0  99,9
100  999
1,00 k  9,99 k
Die Genauigkeit kann durch starke Störungen in der Netzspannung beeinträchtigt werden.
Unbeeinflusster Fehlerstrom (berechneter Wert)
Messbereich (A)
0,00  9,99
10,0  99,9
100  999
1,00 k  9,99 k
10,0 k  23,0 k
Bereich der Nennspannung .................... 93 V  134 V (45 Hz  65 Hz)
Kein Auslösen des RCD.
Auflösung ()
0,01
0,1
1
10
Auflösung (A)
0,01
0,1
1
10
100
185 V  266 V (45 Hz  65 Hz)
Auflösung ()
0,01
0,1
1
10
Auflösung (A)
0,01
0,1
1
10
100
185 V  266 V (45 Hz  65 Hz)
78
Technische Daten
Genauigkeit
(5 % des Ablesewerts + 5
Digits)
 10 % des Ablesewerts
Genauigkeit
Beachten Sie die Genauigkeit
der Messung des
Fehlerschleifenwiderstands
Genauigkeit
(5 % des Ablesewerts + 10
Digits)
 10 % des Ablesewerts
Genauigkeit
Beachten Sie die Genauigkeit
der Messung des
Fehlerschleifenwiderstands
