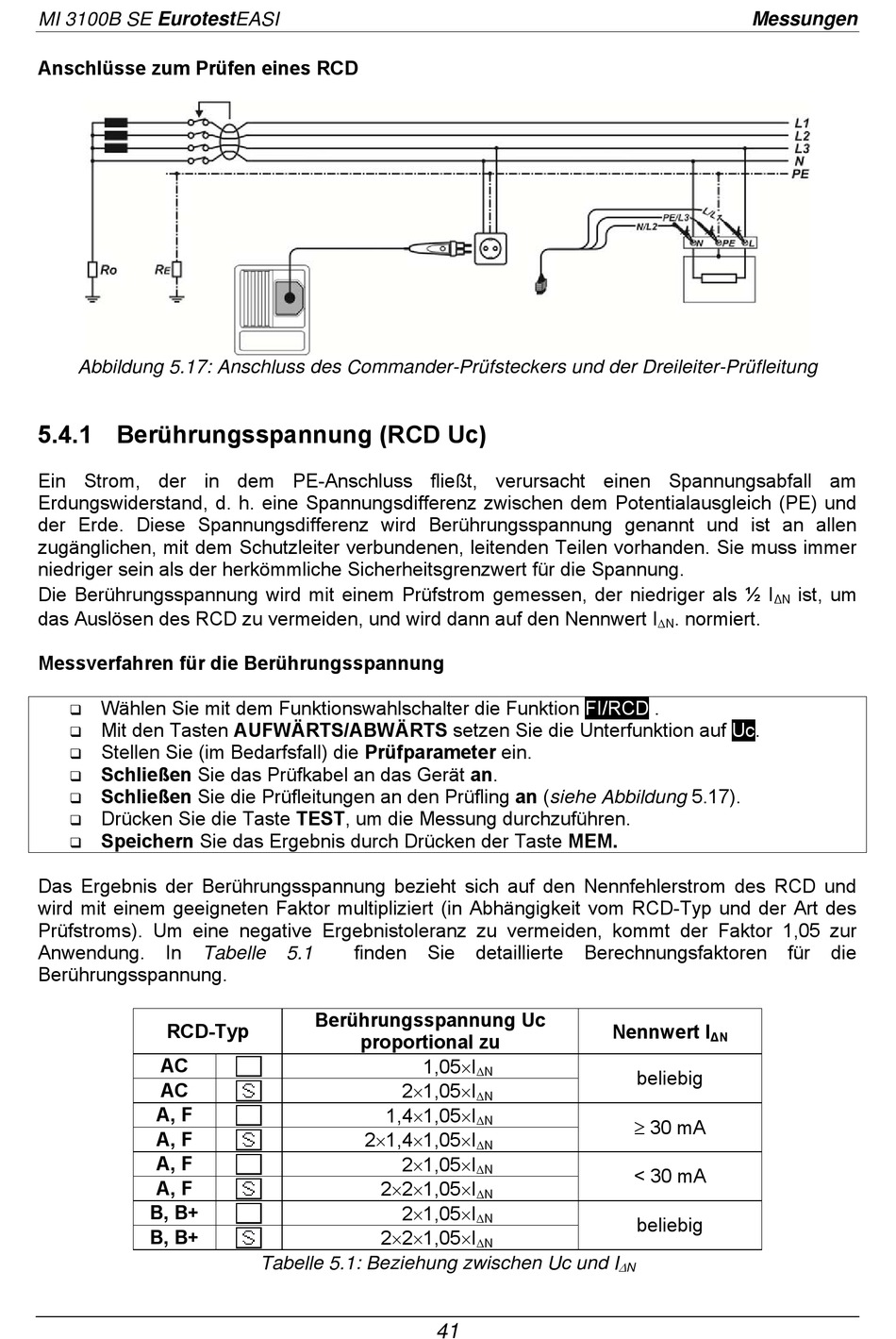

Anschlüsse zum Prüfen eines RCD
Abbildung 5.17: Anschluss des Commander-Prüfsteckers und der Dreileiter-Prüfleitung
5.4.1 Berührungsspannung (RCD Uc)
Ein Strom, der in dem PE-Anschluss fließt, verursacht einen Spannungsabfall am
Erdungswiderstand, d. h. eine Spannungsdifferenz zwischen dem Potentialausgleich (PE) und
der Erde. Diese Spannungsdifferenz wird Berührungsspannung genannt und ist an allen
zugänglichen, mit dem Schutzleiter verbundenen, leitenden Teilen vorhanden. Sie muss immer
niedriger sein als der herkömmliche Sicherheitsgrenzwert für die Spannung.
Die Berührungsspannung wird mit einem Prüfstrom gemessen, der niedriger als ½ I
das Auslösen des RCD zu vermeiden, und wird dann auf den Nennwert I
Messverfahren für die Berührungsspannung
Wählen Sie mit dem Funktionswahlschalter die Funktion

Mit den Tasten AUFWÄRTS/ABWÄRTS setzen Sie die Unterfunktion auf Uc.

Stellen Sie (im Bedarfsfall) die Prüfparameter ein.

Schließen Sie das Prüfkabel an das Gerät an.

Schließen Sie die Prüfleitungen an den Prüfling an (siehe Abbildung 5.17).

Drücken Sie die Taste TEST, um die Messung durchzuführen.

Speichern Sie das Ergebnis durch Drücken der Taste MEM.

Das Ergebnis der Berührungsspannung bezieht sich auf den Nennfehlerstrom des RCD und
wird mit einem geeigneten Faktor multipliziert (in Abhängigkeit vom RCD-Typ und der Art des
Prüfstroms). Um eine negative Ergebnistoleranz zu vermeiden, kommt der Faktor 1,05 zur
Anwendung. In
Tabelle
Berührungsspannung.
RCD-Typ
AC
AC
A, F
A, F
A, F
A, F
B, B+
B, B+
finden Sie
5.1
Berührungsspannung Uc
proportional zu
1,05I
21,05I
1,41,05I
21,41,05I
21,05I
221,05I
21,05I
221,05I
Tabelle 5.1: Beziehung zwischen Uc und I
FI/RCD
detaillierte Berechnungsfaktoren
N
N
N
N
N
N
N
N
41
Messungen
∆N
. normiert.
N
.
Nennwert I
∆N
beliebig
 30 mA
< 30 mA
beliebig

N
ist, um
für die
