BEDIENUNGSANLEITUNG

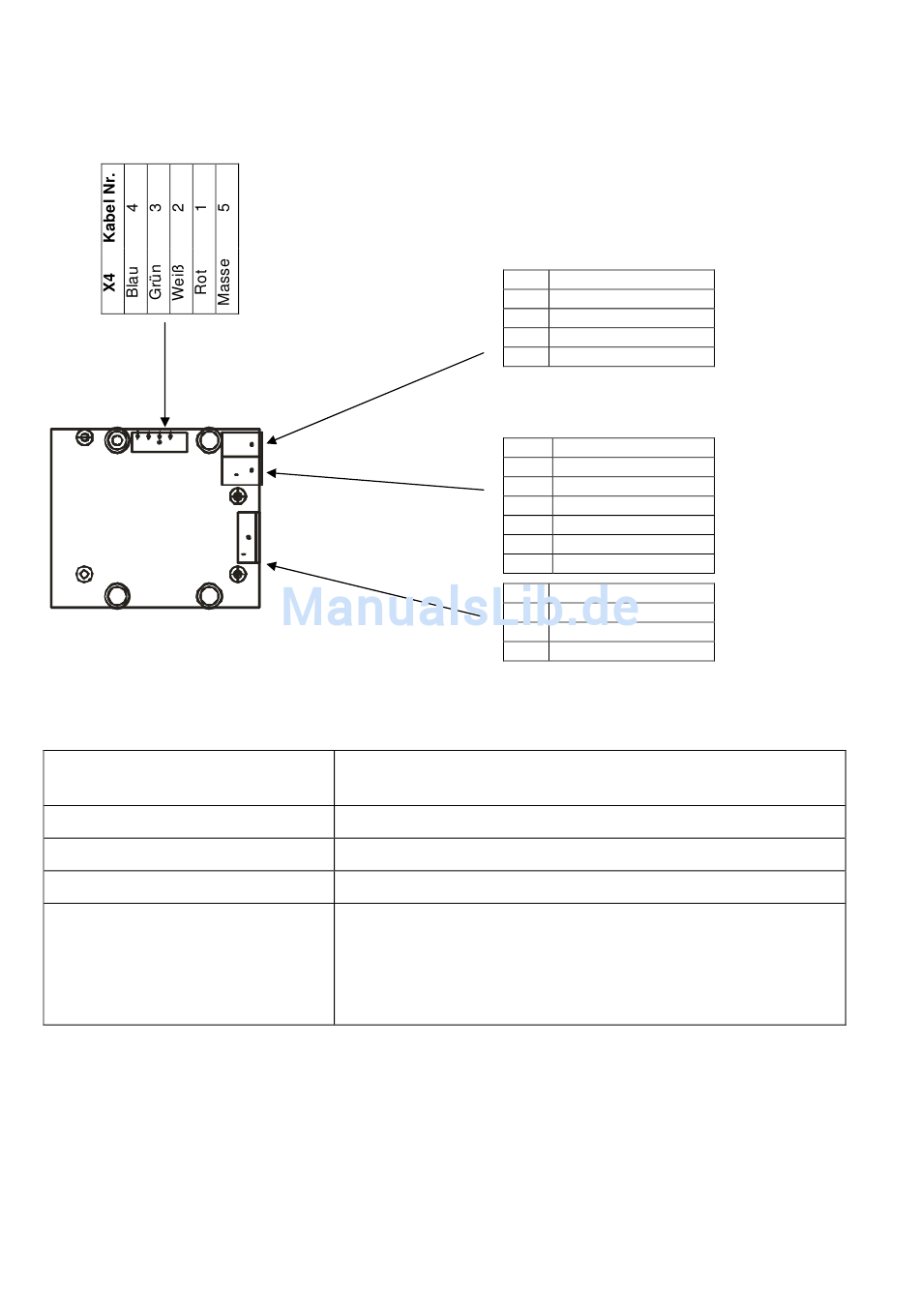

5.3.0 STECKERBESCHREIBUNG LED LEISTUNGSTEIL
5.4.0 TECHNISCHE DATEN LED LEISTUNGSTEIL
Versorgung:
Stromaufnahme:
Umgebungsbedingungen:
Gehäuse:
Befestigung:
WE DO IT FIRST.
X3
4
3
2
1
X2
6
5
4
3
2
1
X1
3
2
1
3-polig 230V +/-6%; 50Hz; mit Schutzleiter (PE) von L1
der Saunasteuerung
Je nach Farbart und Helligkeit max. 0,16 A eff.
0-50° C, max. 95% rel. F. nich t kondensierend
Im Kunststoffgehäuse der wave.com4
Die 4 Befestigungslöcher an die Montagebolzen der wa-
ve.com4 Grundplatte anschrauben.
Dazu: Montagebolzen durch die mitgelieferten Distanz-
bolzen verlängern; Mittels 4 Stk. M3 Schrauben und Fe-
derringe befestigen
Modular Jack 4/4
Masse
CAN-
CAN+
+5V=
Modular Jack 6/6
Masse
Masse
CAN-
CAN+
+12V=
+12V=
Versorgung 230V~
PE
N
L (230V~)
14/52
