BEDIENUNGSANLEITUNG
Montagevorschlag:
In die Montagebohrung einlegen und mit den mitgelieferten 4 Schrauben an der Saunawand
befestigen.

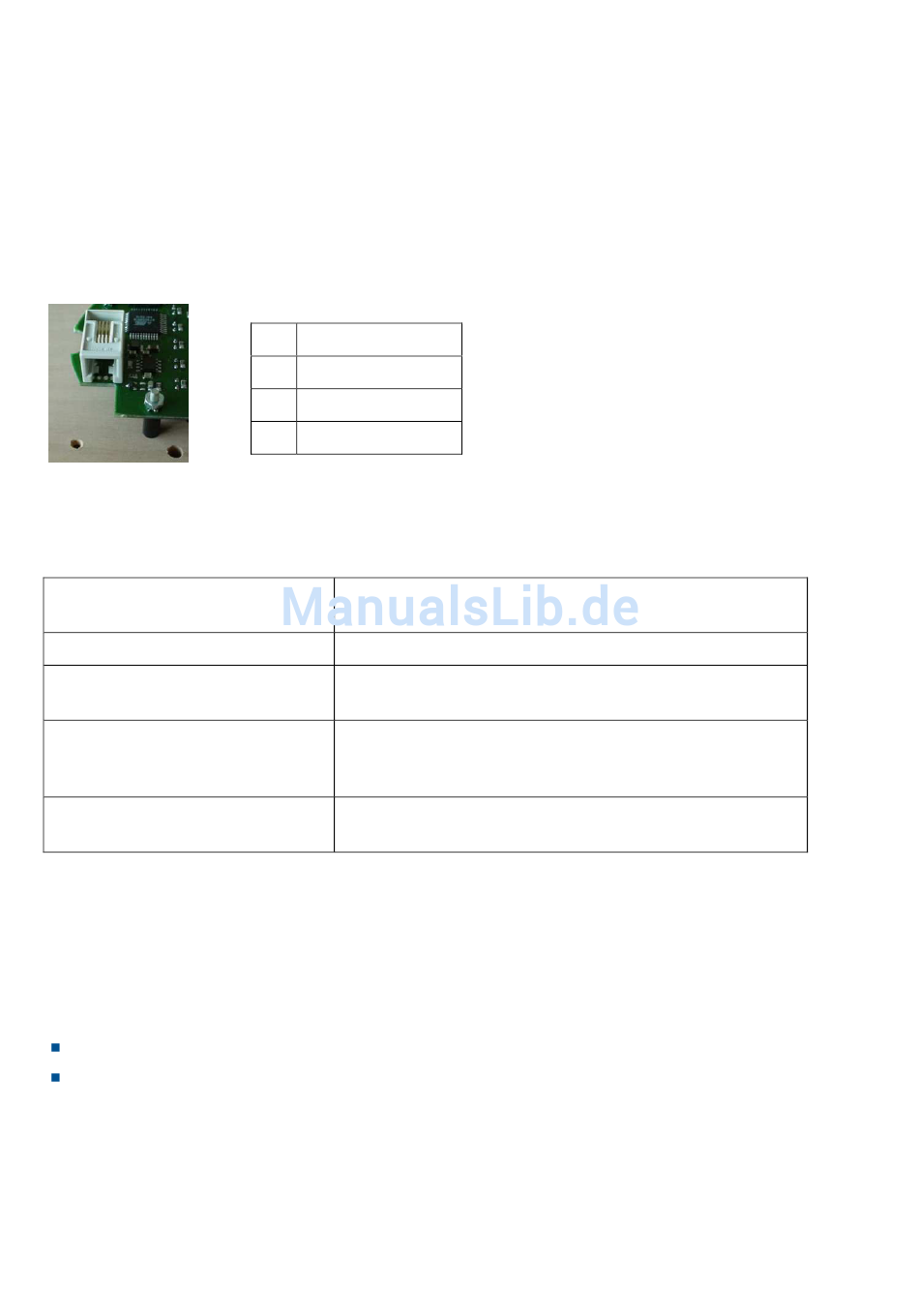

4.3.0 STECKERBESCHREIBUNG

Modular Jack 4/4 (Versorgung und Kommunikation) einstecken bis dieser hörbar einrastet

4.4.0 TECHNISCHE DATEN BEDIENTEIL

Anschluss:
Stromaufnahme:
Umgebungsbedingungen:
Gehäuse:
Befestigung:

5.0.0 LED LEISTUNGSTEIL (ASFA22)

5.1.0 MODULBESCHREIBUNG

Das LED Leistungsteil besteht aus folgenden Komponenten:
Platine ASFA22
Datenkabel zur wave.com4 oder zu anderen ASFA22-Platinen
WE DO IT FIRST.
1 +5V=
2 CAN+
3 CAN-
4 Masse
4-polig mit Versorgungs- und Kommunikationsleitun-
gen (3m)
5V= / <100 mA Normalbetrieb (<0,5 W)
0° C – 110° C, max. 99 % rel. F euchte, nicht konden-
sierend!
Einbaudose; Platine; Lichtleiter für Anzeige; Holzfront
mit temperaturbeständiger Folie. Platine über M2,5
Bolzen auf Holzfront; Rückseite mit Einbaudose
Mit den mitgelieferten Schrauben an der Saunawand
befestigen
12/52
