DE 6 Wartung

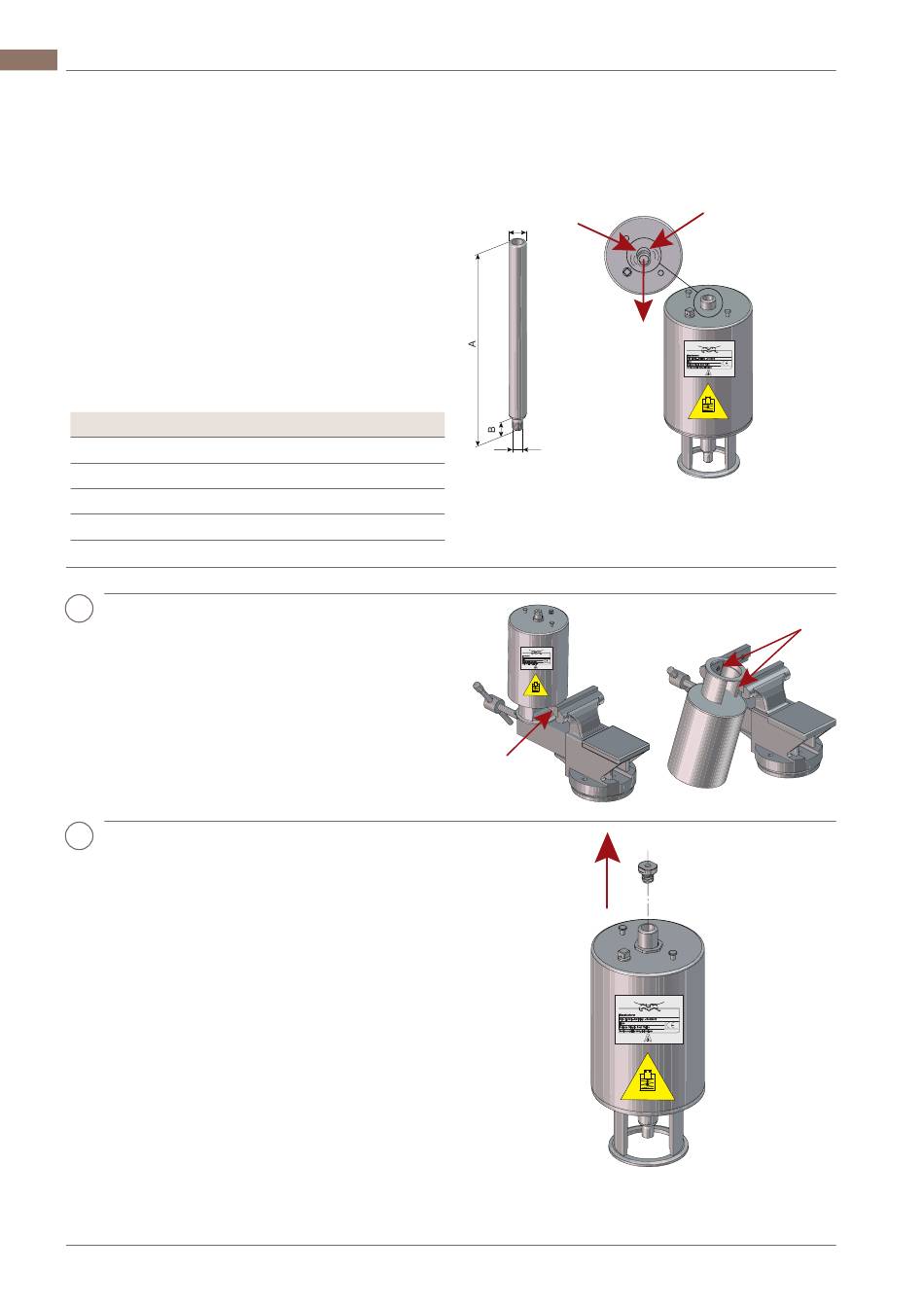

Einführung - Ausrichtungswelle
Die Stellantriebswelle kann in einigen Fällen durch
die interne Feder von der Mitte weg bewegt werden,
siehe Abbildung.
In Fällen, in denen die Antriebsstange in Bezug auf
das Gewinde der Buchse nicht richtig ausgerichtet
ist, wie hier gezeigt, ist der Rohrsteckschlüssel zu-
sammen mit einer Spindel zur Ausrichtung eine gro-
ße Hilfe und gewährleistet eine zuverlässige Monta-
ge der Buchse.
Die Ausrichtspindel kann entweder bei Alfa Laval
(9614198401) gekauft werden, wo auch ein 27 mm
(1 1/16 Zoll) Rohrsteckschlüssel enthalten ist, oder
sie kann vor Ort mit den unten aufgeführten Abmes-
sungen hergestellt werden.
Das Maß A bezieht sich auf einen Rohrsteckschlüs-
sel mit einer Gesamtlänge von 185 mm (7 1/4 Zoll).

Abmessungen

A = 280 mm (11 Zoll)
B = 16 mm (0,63 Zoll)
C = Stab Ø20 mm (0,79 Zoll)
D = M12 x 1,5
1
Der Stellantrieb muss in einem Schraubstock
befestigt werden; Alfa Laval empfiehlt die
Verwendung von weichen Backen.
Nicht zu fest anziehen, damit der Bügel nicht
beschädigt wird. Lediglich vorsichtig ein
„Bügelbein" befestigen, siehe Abbildung .
2
Adapter-Schraube entfernen.
48
Welle wurde durch die Feder im Stellantrieb
von der Mitte weg bewegt
C
D
2200-0230
!
kg
DO NOT DISASSEMBLE
!
kg
DO NOT DISASSEMBLE
2200-0102
!
kg
NICHT DEMONTIEREN
2200-0231
