DE 5 Wartung
3

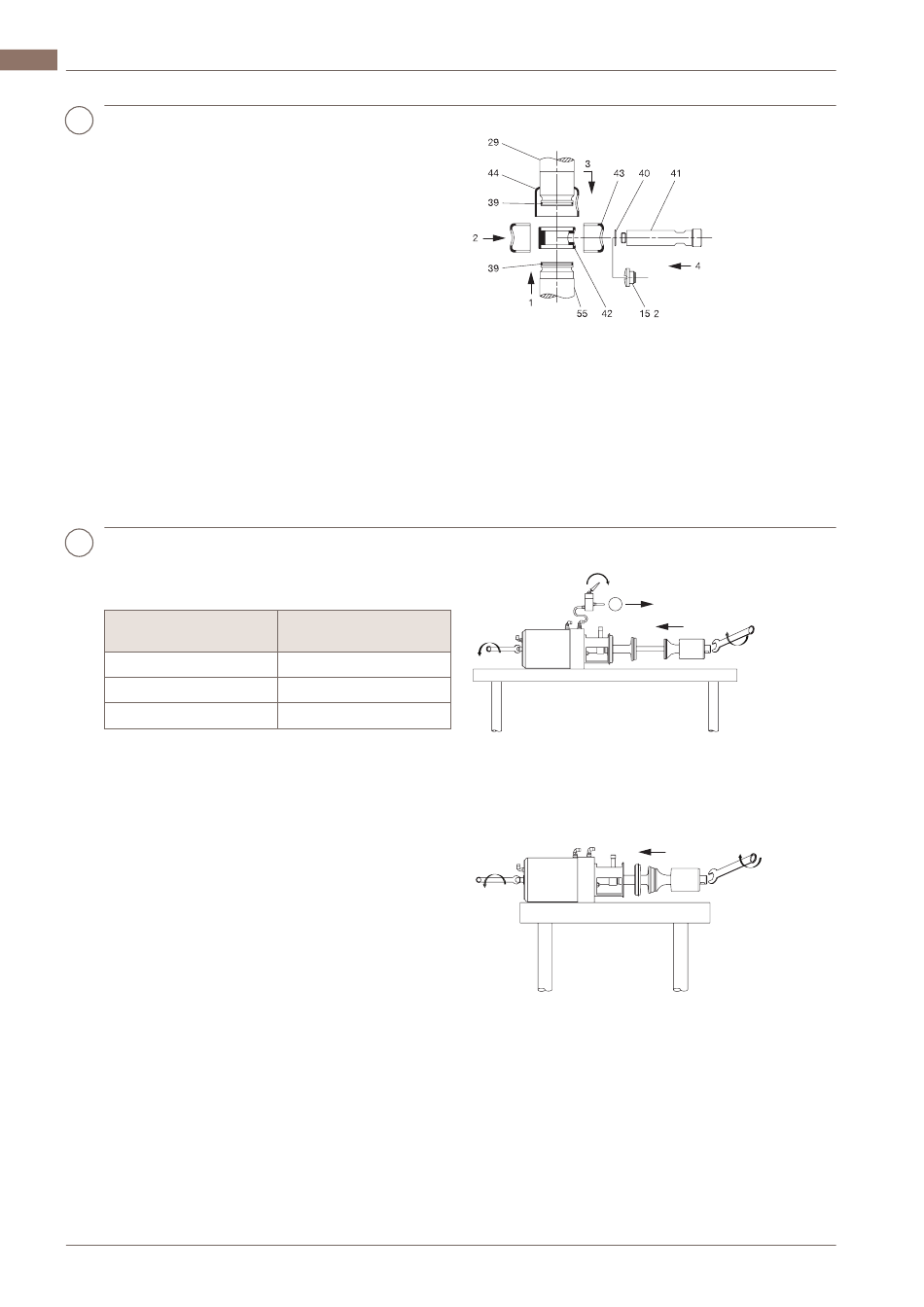

Kupplungssystem und oberen Ventilkegel
gemäß Abbildungen (1–4) einsetzen.
1. Sicherungsmutter (44) nach oben über die
Kolbenstange (29) schieben.
2. Bei externer Leckageraumspülung: O-
Ringe (39) einlegen.
3. Spindelbuchse (42) auf Kolbenstange
setzen. Oberen Ventilkegel (55)
einsetzen.
4. Clamps (43) auf dem Spindeleinsatz (42)
montieren.
5. Verschluss (44) einsetzen.
6. O-Ring (40) einlegen. Spülröhrchen (41)
einsetzen (oder Ventilkegel (15) falls kein
CIP-System vorhanden)
4
Empfohlene Anzugsmomente für obere und
untere Ventilkegelteile

Abmessungen

38 mm/DN 40
51 mm/DN 50
Alle anderen
48
Anzugsmoment (Nm)/
(lbf-ft)
5/(3,7)
20/(14,8)
TD 449-331
1
A
1 = aus

Wenn oberer Sitzhub vorhanden

2
1
TD 449-333

Wenn KEIN oberer Sitzhub vorhanden

.
2
TD 449-332_1
A = Luft
1
200008009-2-DE
