Mehrpoligeverbindung - Alfa Laval Unique Rv-St Bedienungsanleitung

Typ 8692
Mit Display

MehrpoligeVerbindung

8
3
4
5
6

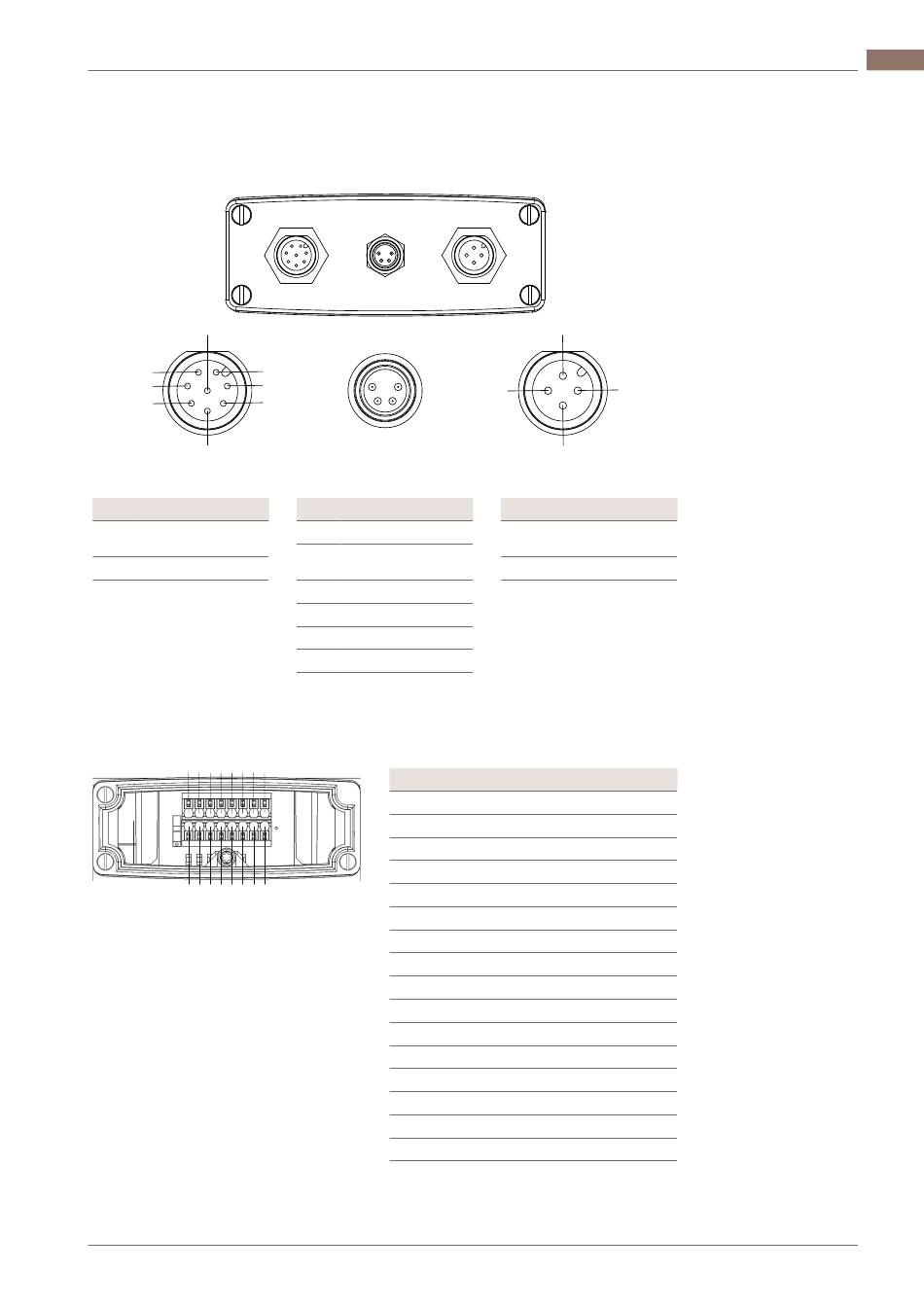

Stift Pinbelegung
Sollwert+(0/4-20 mA
1
oder 0/5-10 V)
2 Sollwert ERDE
Kabeldurchführung
1 2 3 4 5 6 7
9 10 11 12 13 14 15 16
200008011-1-DE
2
1
7
Stift Pinbelegung
1 Analoge Rückmeldung +
Analoge Rückmeldung
2
ERDE
3 Digitaler Ausgang 1
4 Digitaler Ausgang 2
5 Digitaler Ausgang ERDE
6 Digitaler Eingang +
8
Klemme
1
2
3
4
2404-0138
5
6
7
8
9
10
11
12
13
14
15
16
2
3 1
4
2404-0137
Stift Pinbelegung
Betriebsspannung
1
+24 V DC
2 Betriebsspannung ERDE
Pinbelegung
Analoge Rückmeldung ERDE
Analoge Rückmeldung +
Digitaler Ausgang ERDE
Digitaler Ausgang 2
Digitaler Ausgang 1
Digitaler Eingang +
Sollwert ERDE
Sollwert +
Nicht zugewiesen
Nicht zugewiesen
Nicht zugewiesen
Nicht zugewiesen
Nicht zugewiesen
Digitaler Eingang ERDE
Betriebsspannung ERDE
Betriebsspannung +24 V DC
