DE 6 Wartung

6.4 Zusammenbau des Ventils

Umgekehrte Reihenfolge wie bei
O-Ring (21) und Lippendichtung (25) mit Alfa Laval Schmiermittel schmieren.
Nicht vergessen, Spindel und Hahn (mithilfe von zwei 17-mm-Schlüsseln)
festzuziehen.
• Anziehmoment beim Kegelaustausch = 30 Nm
• Anziehmoment für Absperrhahn = 20 Nm
Bei Vibrationen in der Rohrleitung empfiehlt Alfa Laval die Verwendung von
Loctite Nr. 243.
Das Gewinde der Klemmen muss vor dem Anziehen geschmiert werden – das
maximale Drehmoment für die Klemmen beträgt 10–12 Nm.

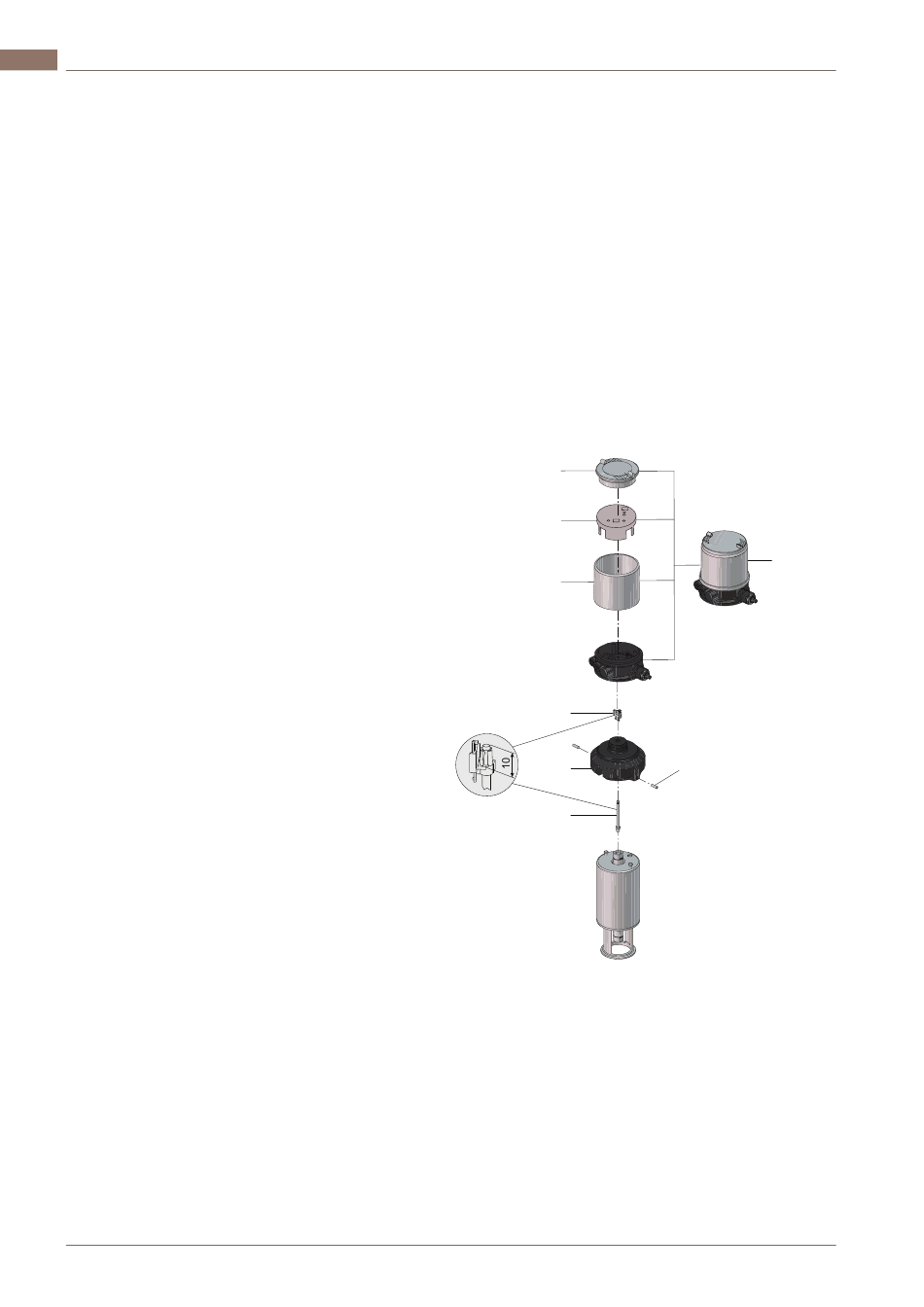

6.5 Montageanweisungen für Stellungsregler
1. Montieren Sie die Anzeigespindel (79) oben auf
der Stellungsreglerspindel (5).
2. Montieren Sie den Adapter (82) oben auf dem
Stellungsregler.
3. Befestigen Sie den Adapter, indem Sie die
Schrauben (81) über Kreuz anziehen.
4. Montieren Sie das Sensorpad (85) oben auf der
Induktionsspindel (79).
5. Entfernen Sie den oberen Deckel (a) vom Positio-
nierer (77.1/77.2).
6. Fetten Sie die Dichtungen vor der Montage der
anderen Teile leicht mit Alfa Laval Schmiermittel
ein.
7. Zentrieren Sie die Sensorplatte (85) in der Füh-
rungsschiene im Positionierer, wenn Sie die Positi-
oniereinheit (77.1/77.2) über den Adapter montie-
ren.
8. Befestigen Sie den Positionierer (77.1/77.2), in-
dem Sie die Schrauben kreuzweise anziehen.
9. Bringen Sie den Stellungsregler in die oberste Po-
sition (ggf. mit Luft).
10. Stellen Sie die elektrischen Anschlüsse gemäß
der „Schnellstartanleitung" her
11. Montieren Sie die Abdeckung (c) und den oberen
Deckel (a) wieder
12. Montieren Sie den Stellungsregler am Ventil und
nehmen Sie die Einstellungen gemäß der
„Schnellstartanleitung" vor.
46
Zerlegen des Ventils auf Seite 40.
a
b
c
85
81
82
79
2404-0118
77.1 / 77.2
