DE 6 Wartung

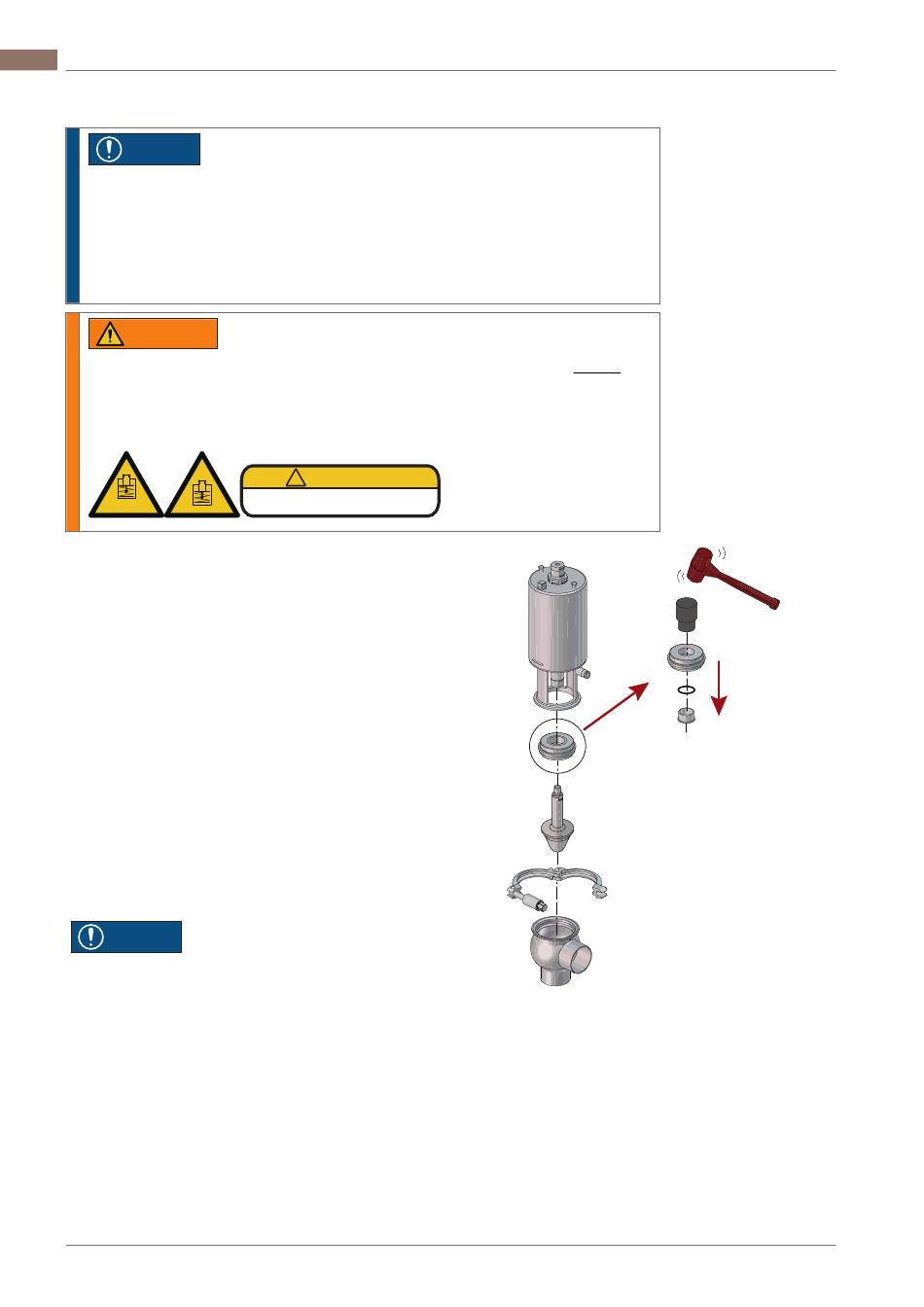

6.2 Zerlegen des Ventils

HINWEIS
Dieser Punkt bezieht sich auf
59.
Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
WARNUNG
Wenn der Stellantrieb mit einer der folgenden Warnungen markiert ist, NICHT
versuchen, diese zu demontieren.
Die Feder im Inneren ist gespannt — jegliche Beschädigung des Stellantriebs
kann zu schweren Verletzungen und zum Tod führen!
!
!
kg
kg
SPRING UNDER LOAD
Do not attempt to cut open DO NOT DISASSEMBLE
1. Stellantrieb mit Druckluft beaufschlagen (nur NC-
Typ).
2. Klemme lösen und entfernen.
3. Druckluft ablassen (nur NC-Typ).
4. Stellantrieb herausheben.
5. Ventilkegel ausschrauben und entfernen.
6. O-Ring, Lippendichtung und Buchse aus Oberteil
entfernen. (Werkzeug für Buchse und Gummiham-
mer verwenden.)
Insbesondere die Warnhinweise beachten!
HINWEIS
Ersetuen der Stopfendichtung, siehe
Ventilkegeldichtung (Elastomer)
40
Teileliste und Explosionszeichnungen
WARNING
!
SPRING UNDER LOAD
DO NOT ATTEMPT TO CUT ACTUATOR OPEN
REFER TO SERVICE BULLETIN
Ersetzen der
auf Seite 41
auf Seite
