DE 6 Wartung
1

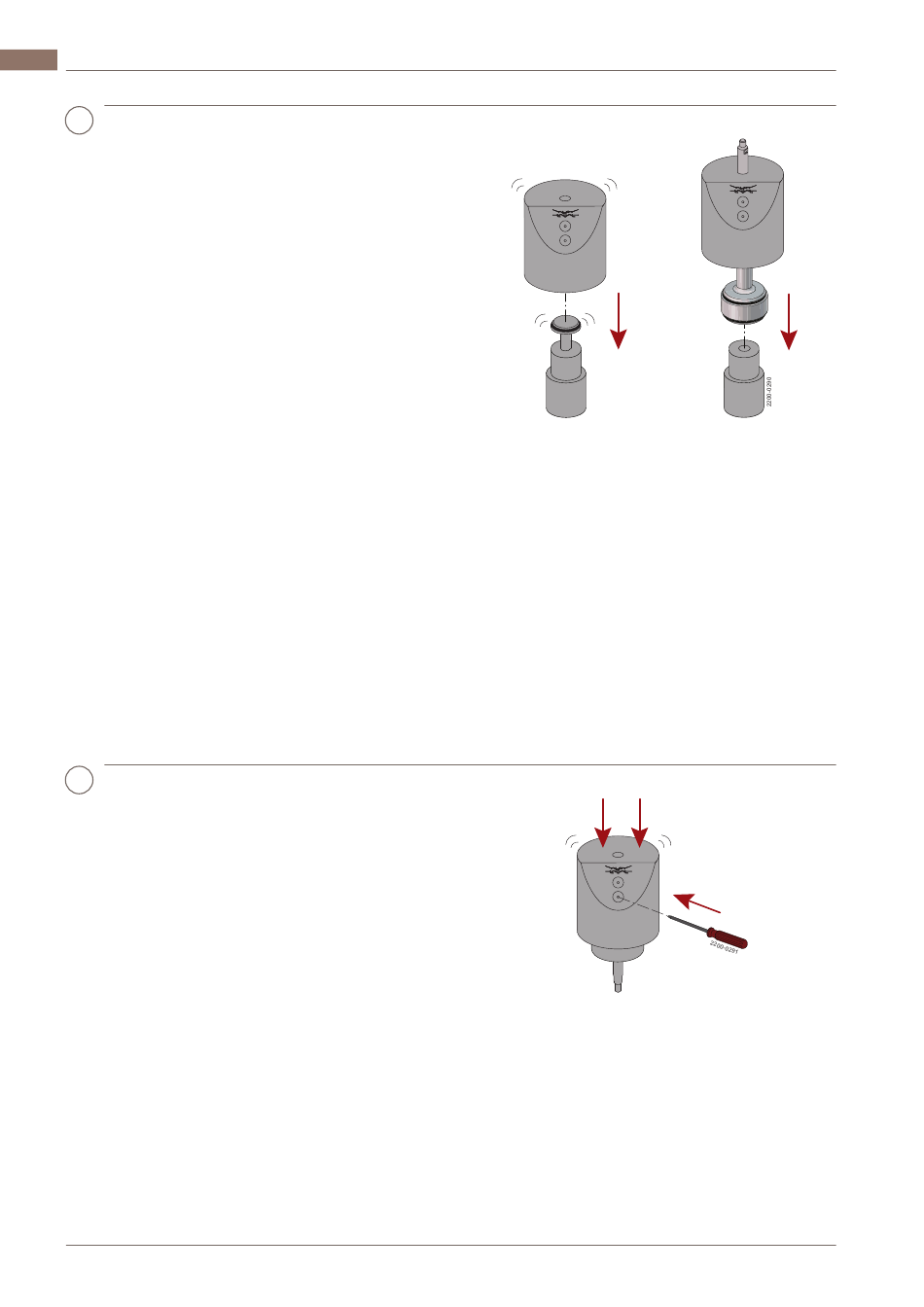

Teil Ahat eine obere und eine untere
Abluftbohrung, da das Werkzeug für zwei
Ventilkegelgrößen verwendet werden kann,
z. B. Ventilkegelwerkzeug = 9613172902. Die
obere Abluftbohrung ist für die kleine
Ventilkegelgröße, z. B. DN50/ISO51 (klein)
und die untere Abluftbohrung für DN65/ISO63
(groß) geeignet.
Bei Verwendung eines „Umschaltventilkegels"
muss die Spindel Ø20 ebenfalls in „Teil A"
und „Teil B" eingesetzt werden (siehe
Zeichnung 2).
Bei Verwendung eines „umgekehrt wirkenden
Kegels darf die Ø20-Spindel nur in „Teil A"
eingebaut werden (siehe Zeichnung 2).
Bei Benutzung eines „Standard-
Absperrventilkegels" wird die Spindel mit Ø20
nur in „Teil B" eingesetzt (siehe Zeichnung 1).
Teil B hat einen kleinen und einen großen
Durchmesser, da das Werkzeug für zwei
Ventilkegelgrößen verwendet werden kann –
z. B. kann das Ventilkegelwerkzeug =
9613172902 für DN50/ISO51 (klein) und
DN65/ISO63 (groß) verwendet werden.
„Teil B" muss hierfür umgedreht werden,
sodass es zum Ventilkegeldurchmesser
passt.
2
a) Die Kegelspindel in „Teil B" oder „Teil A"
montieren.
b) Setzen Sie „Teil A" auf „Teil B" und
drücken Sie „Teil A" von oben „fest" nach
unten.
c) Setzen Sie den Schraubendreher nun in
der Entlüftungsöffnung und unterhalb der
Ventilkegelnut an, während Sie den Druck
auf „Teil A" aufrechterhalten. Dies soll
sicherstellen, dass Luft hinter dem
Dichtring korrekt abgelassen wird. Im
Normalfall hört man ein einmaliges
Zischen. Zum Herunterdrücken von „Teil
A" kann natürlich auch eine
Standbohrmaschine verwendet werden.
44
A
B
Zeichnung 1
A
B
A
B
Zeichnung 2
