DE 4 Einbau

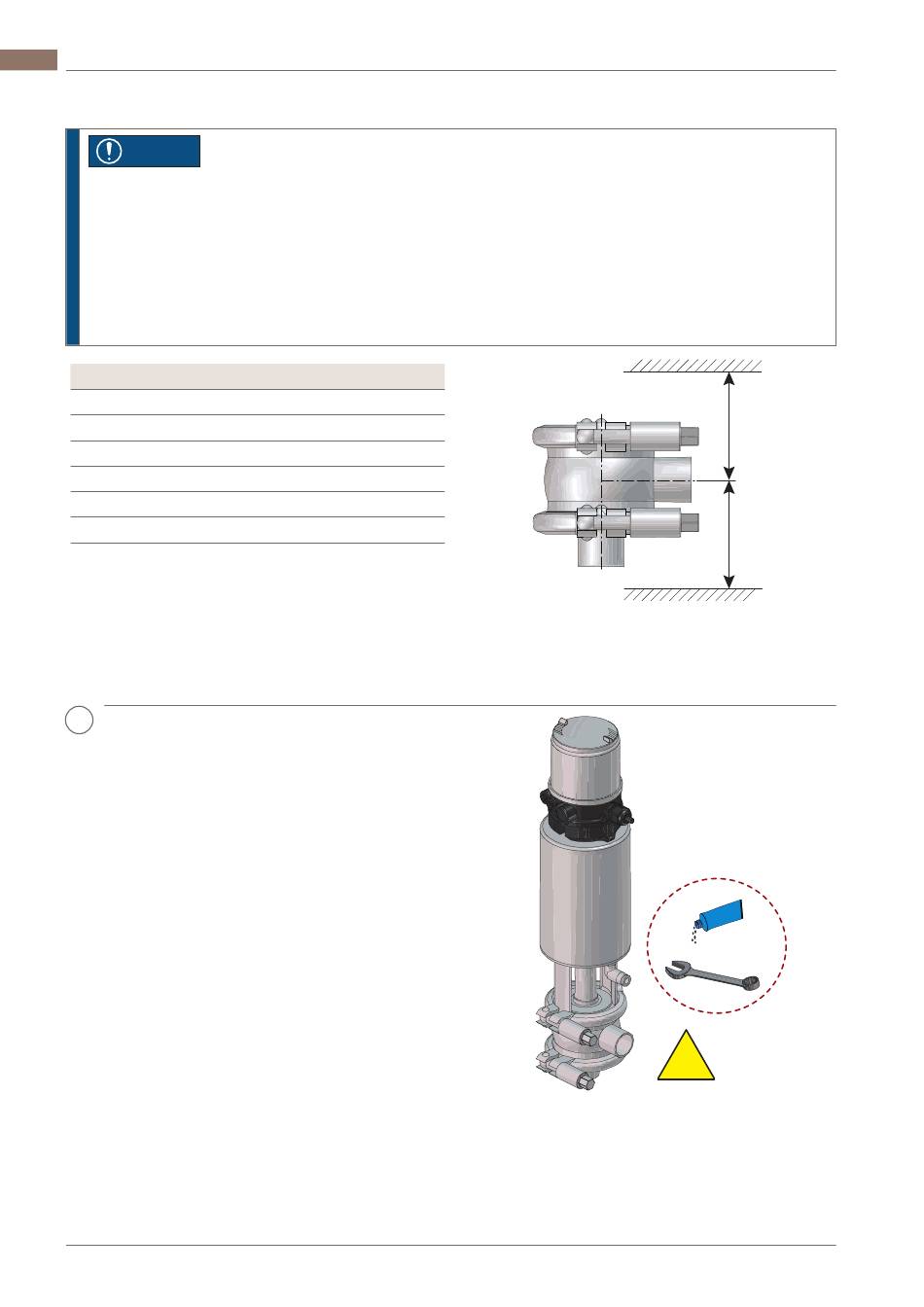

4.3 Schweißen
HINWEIS
Die Anweisungen sorgfältig studieren.
Das Ventil wird in zerlegtem Zustand geliefert, um die Schweißarbeiten zu erleichtern.
Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und Wartungseinbausätze.
Nach dem Schweißen ist das Ventil auf ruckfreie Funktion zu überprüfen.
Ventile mit mehr als einem Ventilgehäuse immer so einbauen, dass die Dichtungen zwischen den
Ventilgehäusen ersetzt werden können. Nur ein Ventilgehäuse mit dem System verschweißen.
Ventilgröße
DN25 / 25 mm
DN40 / 38 mm
DN50 / 51 mm
DN65 / 63.5 mm
DN80 / 76 mm
DN100 / 101.6 mm
1
Montieren Sie das Ventil gemäß den
Schritten in Zusammenbau des Ventils
Seite 46.
Insbesondere die Warnhinweise beachten!
26
A (mm) B (mm)
* 630
* 700
* 750
* 740
* 800
* 790
auf
2404-0099
*A = Abhängig von Gehäusekombination und Ausle-
gung der Rohrleitungen.
*B = B (einschl. oberer Einheit).
2404-0100
B
*
A
*
!
