5 Wartung
5.2 Zerlegen des Ventils
HINWEIS
Abfall ist ordnungsgemäß zu entsorgen.
Stets Original-Ersatzteile von Alfa Laval verwenden. Dichtungen falls erforderlich austauschen.
1

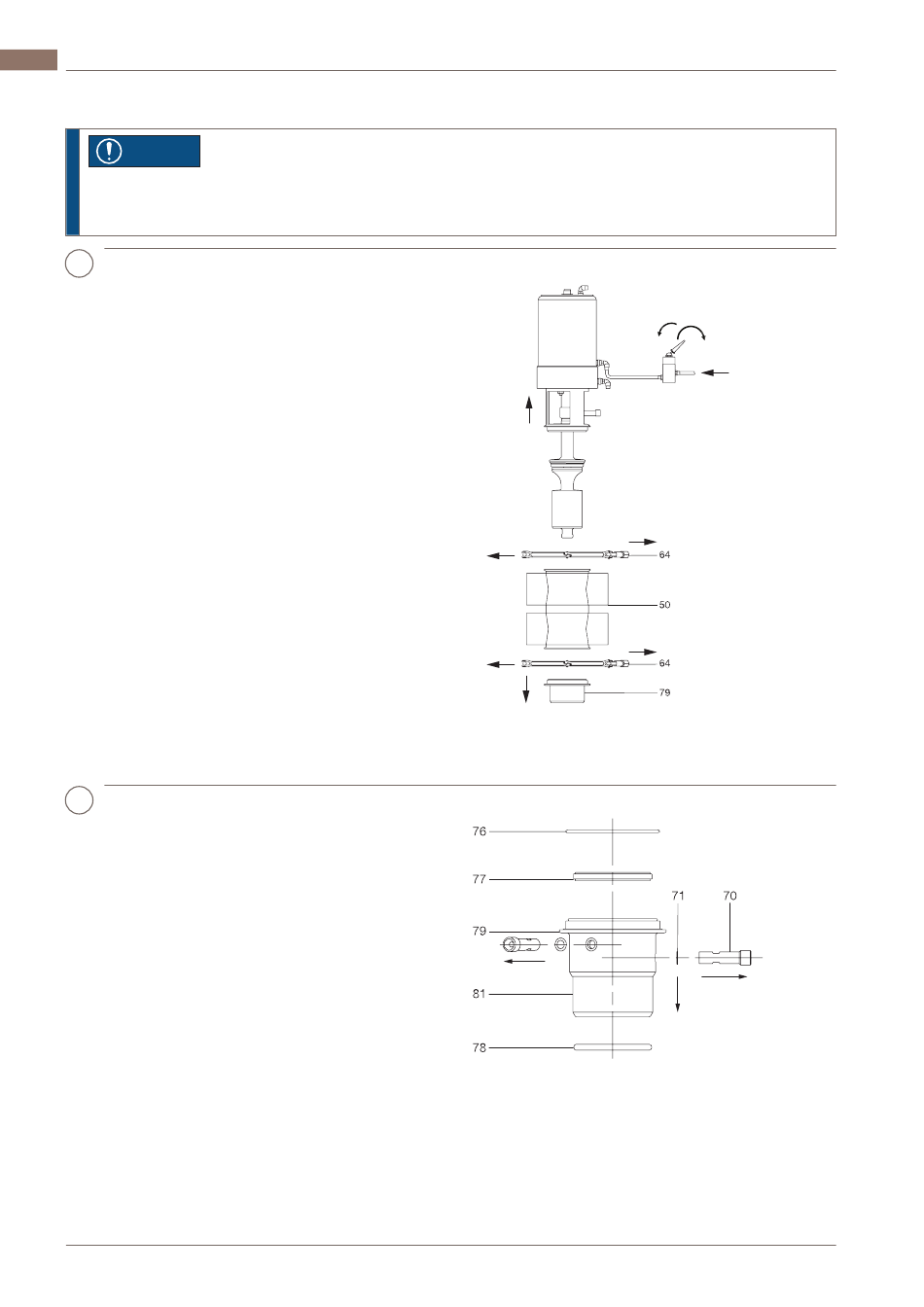

Ventil gemäß Abbildung zerlegen.
1. AC2 mit Druckluft beaufschlagen
2. Obere Clampverbindung (64) lösen und
entfernen.
3. Druckluft ablassen
4. Stellantrieb zusammen mit der
Innengarnitur aus dem Ventilgehäuse (50)
herausheben.
5. Untere Clampverbindung (64) lösen und
entfernen.
6. Unteres Dichtungselement (79)
abnehmen.
OPTION:
Bei Ventilgehäuse mit Clampverbindung:
Clampverbindung lösen und abnehmen sowie
obere (51) und untere (53)
Ventilgehäusehälfte voneinander trennen. O-
Ring (52) herausziehen.
Druckluft entspannen.
2
Zerlegen des unteren Dichtungselements:
1. O-Ring (76) und Lippendichtung (77)
herausziehen.
2. O-Ring (78) entfernen.
3. Spühlröhrchen (70) abschrauben.
4. O-Ringe (71) und Düsen (72 und 73)
entfernen.
40
A3
A2
A1
4
2
5
6
TD 449-073_1
TD 449-067_1
1
3
