DE 4 Einbau
Krafteinwirkungen auf das Ventil vermeiden.
Besonders ist zu achten auf:
• Vibrationen
• Wärmeausdehnung der Rohrleitungen
• Zu starken Wärmeeintrag beim Schweißen
• Überlastung der Rohrleitungen
4.3 Schweißen
HINWEIS
Die Anweisungen sorgfältig studieren.
Nach dem Schweißen ist das Ventil auf ruckfreie Funktion zu überprüfen.

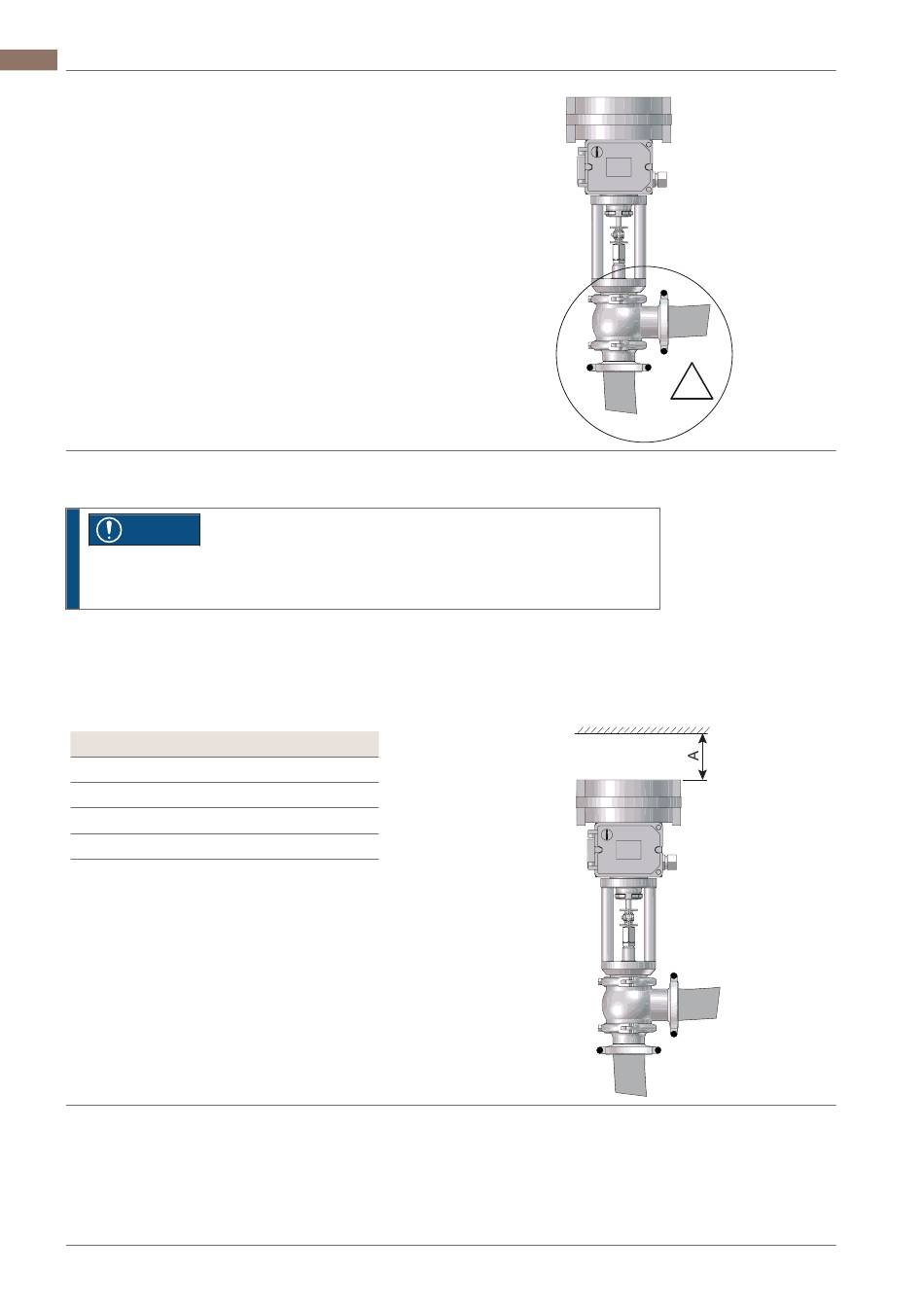

Immer das Ventilgehäuse in das System schweißen, wenn es vom Ventil
demontiert wird.
Dabei ist der Mindestabstand (A) einzuhalten, damit der Stellantrieb
ausgebaut werden kann.
Ventilgröße
38 mm/DN40
51 mm/DN50
63,5 mm/DN65
76 mm/DN80
101,6 mm/DN100
Ventil gemäß den in
zusammenbauen.
24
A (mm)
100
105
130
145
180
Ventilmontage auf Seite 38 genannten Schritten
2405-0007
!
2405-0008
