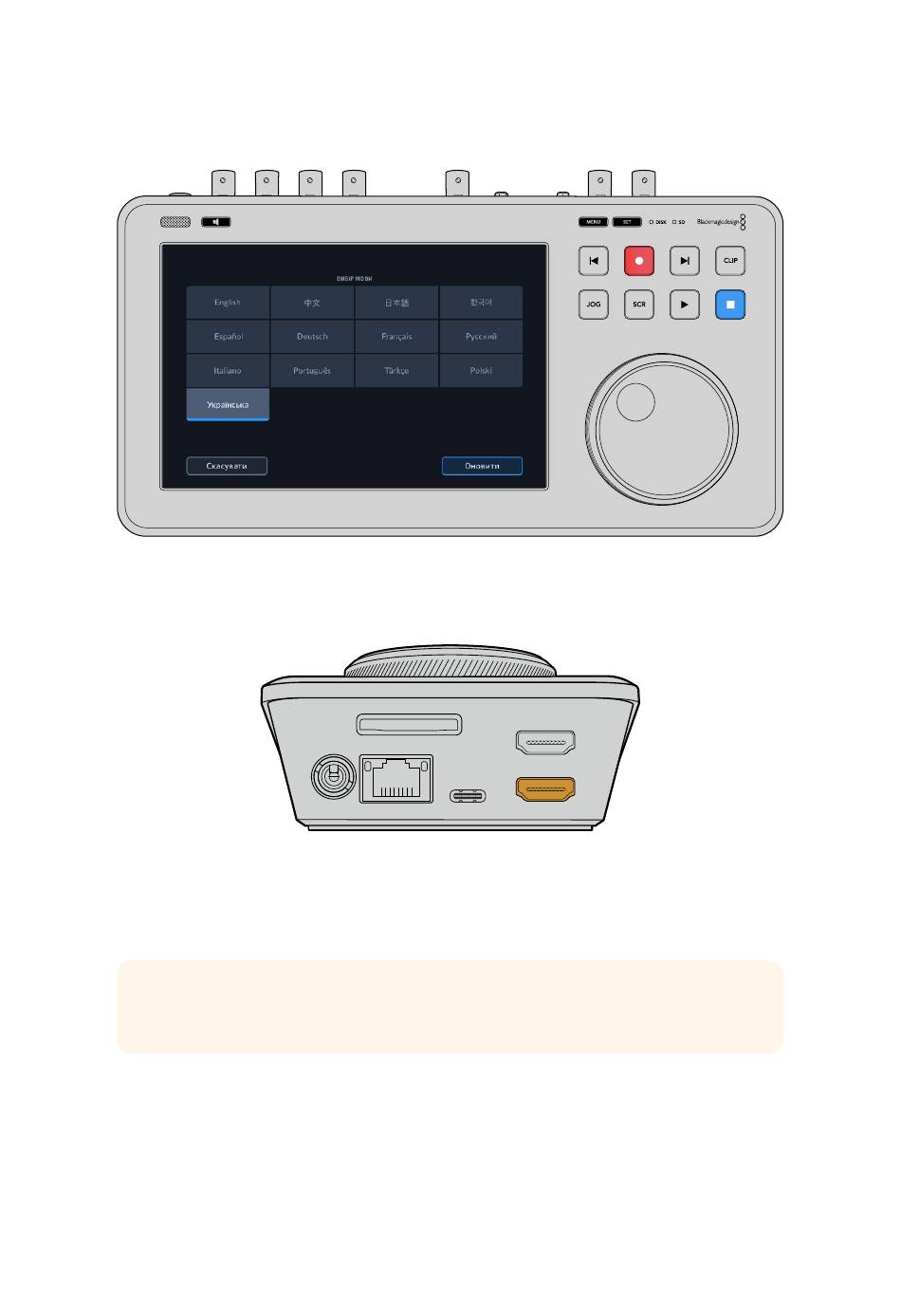

Після подачі живлення, на сенсорному екрані рекордера HyperDeck Shuttle 4K Pro
відображатиметься таблиця зі списком доступних мов. Виберіть потрібне налаштування та
натисніть кнопку «Оновити». З'явиться головне вікно меню.
Підключення джерела відео- та аудіосигналу
Щоб отримати відеосигнал, підключіть джерело до HDMI-входу на задній панелі рекордера.
Для виведення зображення під'єднайте до HDMI-виходу відповідне обладнання, наприклад
відеомікшер ATEM Mini або HDMI-телевізор.
Роз'єм HDMI OUT також використовується для показу меню налаштувань, яке відображається
поверх відео. Докладні відомості див. в розділі «Зміна налаштувань» нижче.
ПОРАДА. Якщо вхідне відео на дисплеї не відображається, можливо ввімкнено
режим відтворення. Щоб активувати запис, натисніть відповідну кнопку.
SD CARD
+ 12V DC
ETHERNET EXT DISK
HDMI OUT
HDMI IN
Підготовка до роботи 1410
