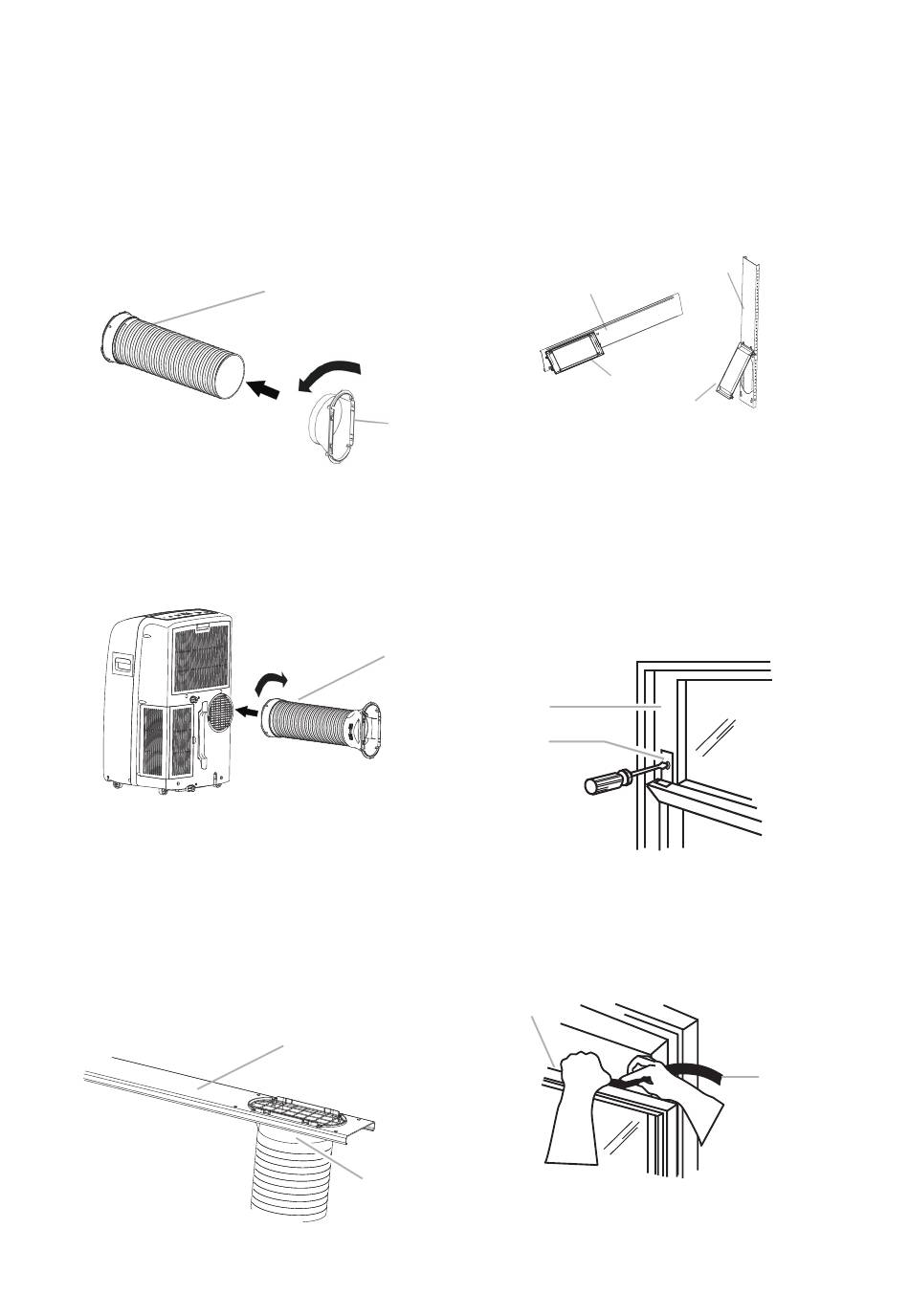

Zamocować wąż wylotowy i adapter
1. Przetransportować klimatyzator w wybrane
miejsce.
Patrz „Wymagania dot. lokalizacji".
2. Włożyć okienny adapter wyciągowy do
elastycznego węża wylotowego. Obracać w
kierunku przeciwnym do ruchu wskazówek
zegara aż do zablokowania.
A Elastyczny wąż wylotowy
B Okienny adapter wyciągowy
3. Włożyć atrapę złącza w gniazdo z tyłu
klimatyzatora.
4. Obrócić, aby zablokować wąż.
A. Elastyczny wąż wylotowy
Instalacja zestawu okiennego
1. Zestaw okienny został zaprojektowany w taki
sposób, aby pasował do większości
standardowych okien pionowych i poziomych.
Przetransportować klimatyzator w wybrane
miejsce. Patrz „Wymagania dot. lokalizacji".
2. Włożyć okienny adapter wyciągowy do
szczeliny zestawu okiennego.
A.Zestaw okienny
B. Okienny adapter wyciągowy
A
2
1
B
A
2
1
A
B
Instalacja pokrywy przeciwdeszczowej
Zamocować pokrywę przeciwdeszczową do
otworów w suwaku zewnętrznym. Nasunąć
pokrywę przeciwdeszczową, aż zostanie dobrze
zablokowana.
Instalacja w poziomie
A
B
A. Suwak zewnętrzny
B. Pokrywa przeciwdeszczowa
Kompletna instalacja
1. Umieścić wspornik blokujący okna u góry okna
dolnego, naprzeciw ramy okna górnego.
2. Użyć wiertła 1/8" do wywiercenia otworu
wstępnego w otworze we wsporniku.
3. Zamocować wspornik blokujący okna do ramy
okna za pomocą śruby drewnianej (4
dołączone w komplecie), aby zamocować okno.
A
B
A. Rama okna górnego
B. Wspornik blokujący okna
4. Wprowadzić uszczelkę piankową za górną
częścią ramy okna dolnego, naprzeciw szyby
okna górnego.
A
A. Górna część ramy okna dolnego
B. Uszczelka piankowa
197
Instalacja w pionie
A
B
B
