Programmering:
PRetop 5335 kan konfigureres på 3 måder:
1. Med PR electronics A/S' kommunikationsinterface Loop Link og PReset PC
konfigurationssoftware.
®
2. Med HART modem og PReset PC konfigurationssoftware.
®
3. Med HART kommunikator indeholdende PR electronics A/S' DDL driver.
1: Loop Link:

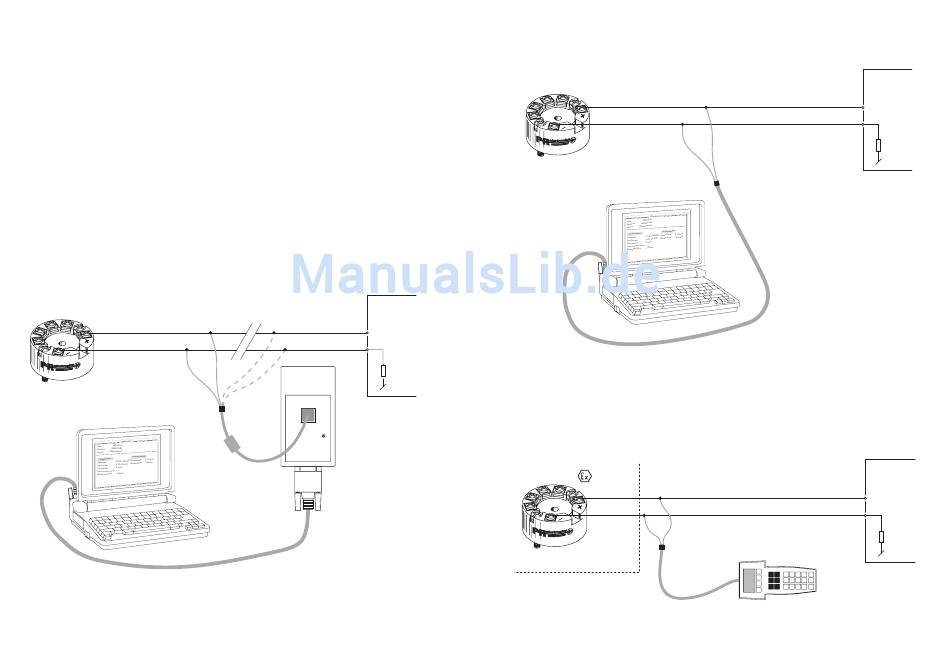

Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i
PReset programmet.
Loop Link må ikke benyttes til kommunikation med moduler installeret i Ex-
område.
1
2
Sort
PRetop 5335
14 14
Modtagende
udstyr
Afbryd
+Vforsyning
Gul
Rød
*
Indgang
Grøn
*
Stikfor-
COM
bindelse
Loop Link
* Kun forbundet ved
on-line programmering
®
2: HART modem:
Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i
PReset programmet.
1
2
PRetop 5335
®
HART modem
®
3: HART kommunikator:
Ved programmering henvises til tegningen nedenfor. For at få adgang til
produktspecifike kommandoer skal HART
electronics A/S' DDL driver. Denne kan rekvireres enten hos HART
nication Foundation eller hos PR electronics A/S.
område Sikkert område
1
2
PRetop 5335
Modtagende
udstyr
+Vforsyning
Indgang
R > 250 Ω, < 1100 Ω
belastning
® kommunikatoren indeholde PR
®
Commu-
Modtagende
udstyr
+Vforsyning
Indgang
> 250 Ω, < 1100 Ω
R
belastning
