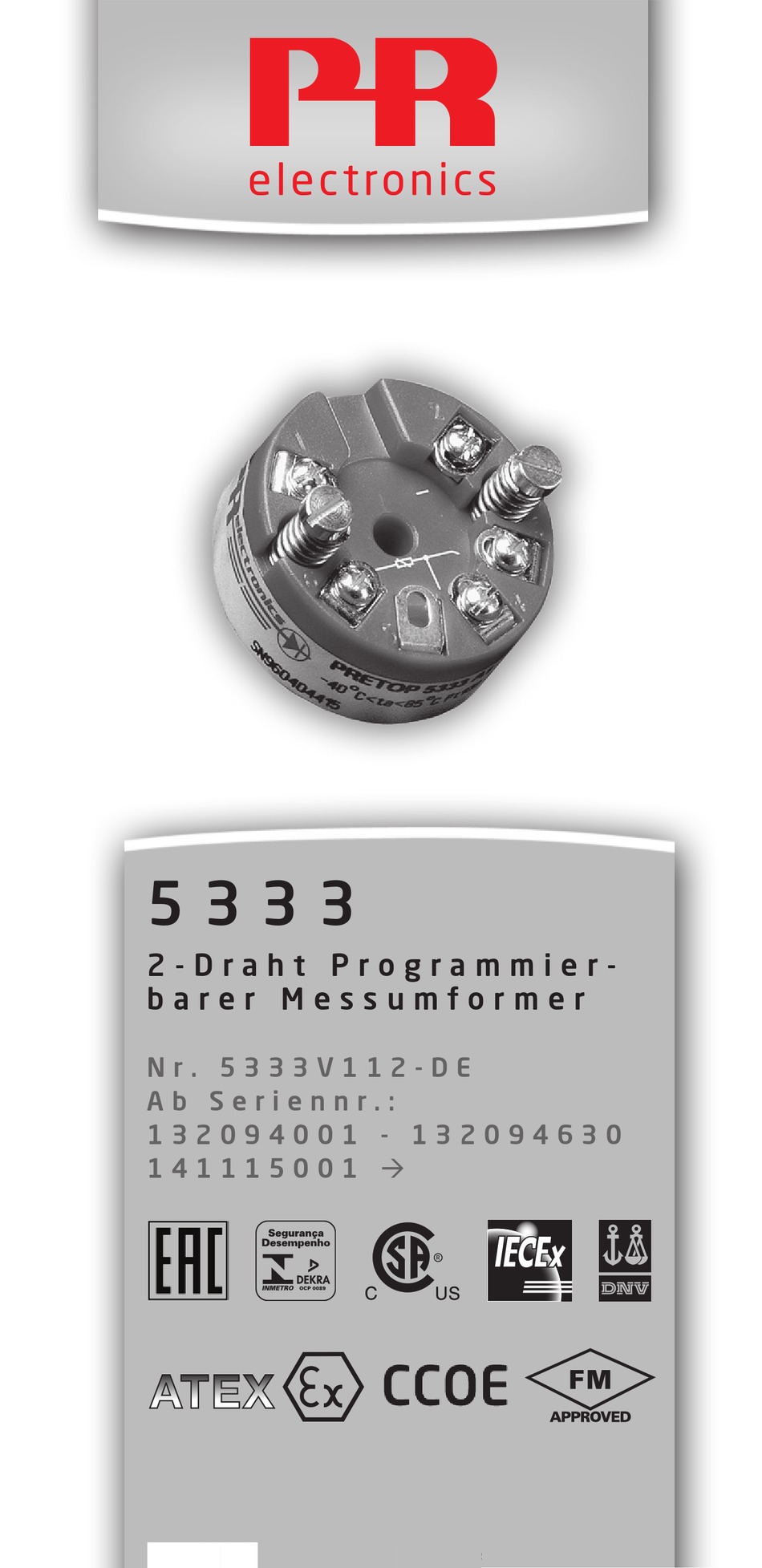

5 3 3 3

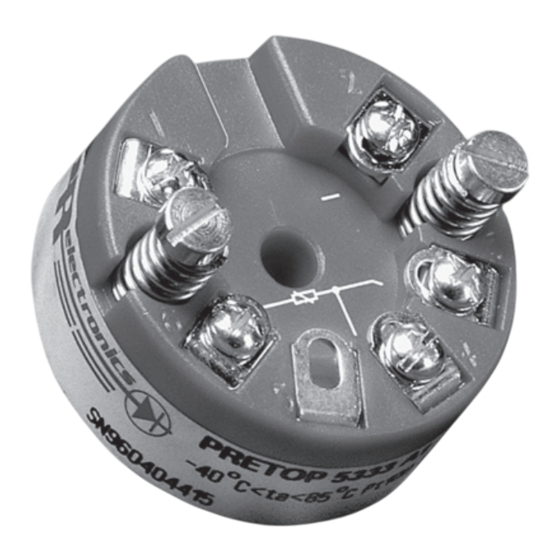

2 - D r a h t P r o g r a m m i e r -
b a r e r M e s s u m f o r m e r
N r . 5 3 3 3 V 1 1 2 - D E
A b S e r i e n n r . :
1 3 2 0 9 4 0 0 1 - 1 3 2 0 9 4 6 3 0
1 4 1 1 1 5 0 0 1
Vertrieben durch:
KFG Level AG
Ruessenstrasse 4
CH-6340 Baar
Tel.: +41 (0)41 766 62 82
Fax: +41 (0)41 766 62 83
info@kfg-level.com
www.kfg-level.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 5333
Inhaltszusammenfassung für PR electronics 5333
- Seite 1 5 3 3 3 2 - D r a h t P r o g r a m m i e r - b a r e r M e s s u m f o r m e r N r .
-
Seite 3: Inhaltsverzeichnis
2-DRAHT PROGRAMMIERBARER MESSUMFORMER 5333 Inhaltsverzeichnis Verwendung....................Technische Merkmale ................Montage / Installation ................Anwendungen ..................Bestellangaben: 5333 ................Elektrische Daten ................... Anschlüsse ....................Blockdiagramm ..................Programmierung ..................Abmessungen ..................10 Montage von Fühlerleitungen ............10 Appendix ....................11 ATEX Installation Drawing - 5333A ..........12 ATEX Installation Drawing - 5333D .......... -
Seite 4: Verwendung
• Programmierbare Sensorfehlanzeige • Für Einbau in Anschlusskopf DIN Form B Verwendung • Linearisierte Temperaturmessung mit Pt100...Pt1000, Ni100...Ni1000 Sensor. • Umwandlung von linearer Widerstandsänderung in ein analoges Standard- Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber. Technische Merkmale • PR5333 kann vom Benutzer innerhalb von wenigen Sekunden zur Messung in allen genormten WTH-Temperaturbereiche programmiert werden. • Der WTH- und Widerstandseingang haben L eitungskompensation bei 3-Leiter- Anschluss. Montage / Installation • Für DIN Form B Sensorkopf Montage. Im sicheren Bereich kann der 5333 auf einer DIN- S chiene mittels einer spezieller Armatur montiert werden. 5333V 1 12 - D E... -
Seite 5: Anwendungen
ANwENDUNGEN 2-Draht-Installation im Kontrollraum WTH in 4...20 mA 2-Draht-Installation im Kontrollraum Widerstand in 4...20 mA 5 33 3 V 1 12 - DE... -
Seite 6: Bestellangaben: 5333
Bestellangaben: 5333 Version 5333 Standard CSA, FM, ATEX, IECEx & INMETRO : D Elektrische Daten Spezifikationsbereich: -40°C bis +85°C Gemeinsame Daten: Versorgungsspannung DC Standard ..............8...35 V CSA, FM, ATEX, IECEx & INMETRO ..8...30 V Eigenverbrauch ............ 25 mW...0,8 W Spannungsabfall ............8 VDC Aufwärmzeit .............. 5 Min. Kommunikationsschnittstelle ...... Loop Link Signal- / Rauschverhältnis ........ -
Seite 7: Fühlerfehlererkennung
Einfluss von Änderung der Versorgungsspannung ........... ≤ 0,005% d. Messsp. / VDC Vibration ..............IEC 60068-2-6 : 2007 ±1,6 mm 2...25 Hz ............... 25...100 Hz ............ ±4 g Max. Leitungsquerschnitt ........ 1 x 1,5 mm Litzendraht Luftfeuchtigkeit ............ < 95% RF (nicht kond.) Maß ................ Ø 44 x 20,2 mm Schutzart (Gehäuse / Anschluss) ...... IP68 / IP00 Gewicht ................ 50 g Elektrische Daten, Eingang: wTH- und linearer widerstandseingang: WTH-... - Seite 8 Zulassungen: EMV 2004/108/EG ..........EN 61326-1 CCOE ................P337392/3 EAC TR-CU 020/2011 ..........EN 61326-1 Marine-Zulassung: Det Norske Veritas, Ships & Offshore ..... Stand. f. Certific. No. 2.4 Ex / I.S.: ATEX 94/9/EG 5333A ..............KEMA 10ATEX0003 X 5333D..............KEMA 03ATEX1535 X FM-Zertifikat .............. 2D5A7 CSA-Zertifikat ............1125003 IECEx ................
-
Seite 9: Anschlüsse
ANScHlüSSE Eingang: WTH, 2-Leiter WTH, 3-Leiter Widerst., 2-Leiter Widerst., 3-Leiter Ausgang: 2-Draht-Installation 5 33 3 V 1 12 - DE... -
Seite 10: Blockdiagramm
BlOckDIAGRAMM 5333V 1 12 - D E... -
Seite 11: Programmierung
PROGRAMMIERUNG • Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des 5333. • Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die “Hilfe”-Funktion im PReset-Programm. • Loop Link darf nicht zur Kommunikation mit Modulen, die in Ex-gefährdeten Bereichen installiert sind, benutzt werden. Bestellangaben: loop link Betriebs- spannung Unterbrechen Gelb Eingang Grün Schwarz 5333 Anschlussstelle L oop 5909 - USB L ink * Nur anzuschliessen, wenn on-line (im Betrieb) konfiguriert werden soll 5 33 3 V 1 12 - DE... -
Seite 12: Abmessungen
Abmessungen Montage von Fühlerleitungen ø 6 mm 2 0 . 2 m m 33 mm ø 44 mm Die Leitungen müssen zwischen den Metallplatten. 5333V 1 12 - D E... -
Seite 13: Appendix
APPENDIx ATEx Installation Drawing - 5333A ATEx Installation Drawing - 5333D IEcEx installation drawing - 5333A IEcEx installation drawing - 5333D FM Installation Drawing - 5333D cSA Installation Drawing - 5333D INMETRO Instruções de Segurança - 5333A INMETRO Instruções de Segurança - 5333D 5 33 3 V 1 12 - DE... - Seite 14 5333QA02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5333A ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
- Seite 15 5333QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5333D ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
- Seite 16 5333QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Installationsvorschriften Für Anwendung in einer potentiellen explosiven Atmosphäre - basierend auf entflammbaren Gas - muss der Messumformer in einem Gehäuse, welcher einen Schutzgrad von mindestens IP20 gemäß EN 60529 besitzt, eingebaut werden. Für Applikationen in explosiver Atmosphäre, wo Kategorie 1 G, 1 M oder 2 M Geräte vorgeschrieben sind, und wenn das Gehäuse aus Aluminium ist, ist das Gehäuse so zu montieren, dass Zündquellen (Stöße und Reibungsfunken) selbst bei selten auftretenden Störungen vermieden werden;...
