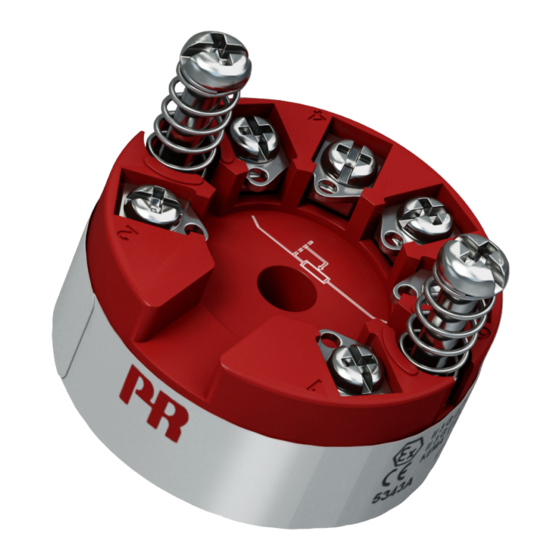

PR electronics 5343 Produkthandbuch
2-draht niveaumessumformer
Vorschau ausblenden
Andere Handbücher für 5343:
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 5343
Inhaltszusammenfassung für PR electronics 5343

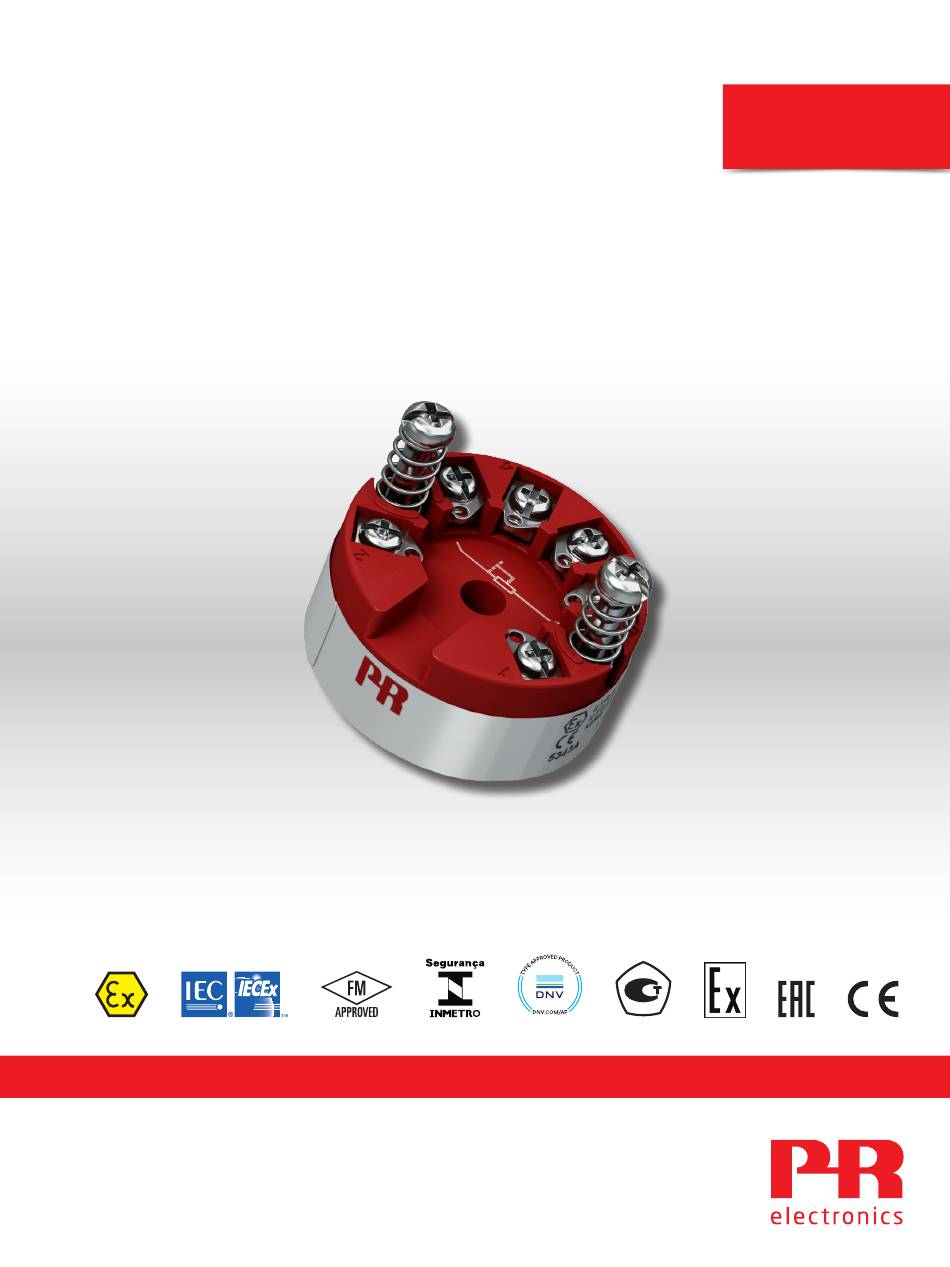

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5343 2-Draht Niveaumessumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5343V10 9 - DE A b S eriennr. 211879175...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
2-Draht Niveaumessumformer 5343 Inhaltsverzeichnis Verwendung ................... . -
Seite 4: Verwendung
Linearisierungsfunktion für einen volumenproportionalen Ausgang für horizontale zylindrische Tanks. Montage / Installation 2-Draht-Installation • Für DIN Form B Sensorkopf Montage. Im sicheren Bereich im Kontrollraum Widerstand in 4...20 mA kann der 5343 auf einer DIN-Schiene mittels einer spezieller Armatur montiert werden. 5343V109-DE... -
Seite 5: Bestellangaben
Bestellangaben Version 5343 Zone 2 / Div. 2 Zone 0, 1, 2, 21, 22, M1 / DIV. 1, DIV. 2 Technische Daten Umgebungsbedingungen: Umgebungstemperaturspanne ......-40°C bis +85°C Kalibrierungstemperatur . - Seite 6 Elektrische Daten, Eingang: Linearer Widerstandseingang: Messbereich........0...100 kΩ Min.
-
Seite 7: Anschlüsse
Versorgung + 8...35 VDC Ohmsche 3-Leiter Poten- Messung tiometer 4 m A Eingang + C PU Komm. Lin.R Schieber A / D M UX Eingang - D / A 0...16 E E PRO M Versorgung - 4...20 mA 5343 5343V109-DE... -
Seite 8: Programmierung
Programmierung • Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des 5343. • Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die “Hilfe”-Funktion im PReset-Programm. • Loop Link darf nicht zur kommunikation mit Modulen, die in Ex-gefährdeten Bereichen installiert sind, benutz werden. -
Seite 9: Konfiguration Des Potentiometer-Eingangs
Konfiguration des Potentiometer-Eingangs Bei einem ohmschen Füllstandssensor ändert sich der Widerstandswert, wenn der magnetische Schwimmkörper die Reed- Kontakte im Sensor aktiviert. Das bedeutet, dass es üblicherweise nicht möglich ist, den ganzen Füllstandssensor als Eingangsspanne zu verwenden. Wenn der PR5343 mit einem Potentiometereingang verwendet wird, enthält die PRelevel- Software die folgenden speziellen Konfigurationsfunktionen: Das [Calibration Password] (=Kalibrier-Passwort) lautet 4711. -
Seite 10: Aktivierung Der Eingebetteten Linearisierungsfunktionen
Eingabefeld [General Type] mit dem Text ’Custom’ enden und das Kalibrierpasswort 4711 ist in Eingabefeld [Calibration Password] einzugeben. Aktivierung der Linearisierung: Wählen Sie im Programmfenster von PRelevel 5343 die Karteikarte [Options]. Wenn eine der eingebetteten Linearisierungsfunktionen verwendet werden soll, ist im Fenster ’Linearisation’ die Auswahl ’Polynomial.. -
Seite 11: Atex Installationszeichnung - 5343A
ATEX- 53431QA02-V3R0 Installationszeichnung Für die sichere Installation von 5343A ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. -
Seite 12: Installationsvorschriften
Installationsvorschriften Wenn das Gehäuse aus nichtmetallischen Kunststoffmaterialien besteht, sind elektrostatische Aufladungen des Messumformergehäuses zu vermeiden. Wird der Messumformer in einer explosionsgefährdeten Atmosphäre installiert, die die Verwendung des Geräteschutzniveaus Gc erfordert, und in der Schutzart Ex ic angewendet wird, muss der Messumformer in einem Gehäuse eingebaut werden, das einen Schutzgrad von mindestens IP20 gemäß... -
Seite 13: Atex-Installationszeichnung 5343Qa01-V3R0
ATEX-Installationszeichnung 5343QA01-V3R0 Für die sichere Installation von 5343B ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. - Seite 14 Temperatur- Umgebungstemperaturbereich klasse Pi: 0,84 W Pi: 0,75 W -40°C bis +47°C -40°C bis +50°C -40°C bis +62°C -40°C bis +65°C -40°C bis +85°C -40°C bis +85°C Installationsvorschriften Wenn das Gehäuse aus nichtmetallischen Kunststoffmaterialien besteht, sind elektrostatische Aufladungen des Messumformergehäuses zu vermeiden. Wird der Messumformer in einer explosionsgefährdeten Atmosphäre installiert, die die Verwendung des Geräteschutzniveaus Ga erfordert, muss der Messumformer in ein Gehäuse eingebaut werden, das eine Schutzart von mindestens IP20 gemäß...
-
Seite 15: Iecex Installation Drawing - 5343A
IECEx-installation drawing 5343QI02-V3R0 For safe installation of 5343A the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. Year of manufacture can be taken from the first two digits in the serial number. - Seite 16 Installation notes If the enclosure is made of non-metallic plastic materials, electrostatic charges on the transmitter enclosure shall be avoided. If the transmitter is installed in an explosive atmosphere requiring the use of equipment protection level Gc and applied in type of protection Ex ic, the transmitter shall be mounted in an enclosure that provides a degree of protection of at least IP20 according to IEC 60529, and that is suitable for the application and correctly installed.
-
Seite 17: Iecex Installation Drawing - 5343B
IECEx-installation drawing 5343QI01-V3R0 For safe installation of 5343B the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. Year of manufacture can be taken from the first two digits in the serial number. -
Seite 18: Installation Notes
Temperature Ambient temperature range Class Pi: 0.84 W Pi: 0.75 W -40°C to +47°C -40°C to +50°C -40°C to +62°C -40°C to +65°C -40°C to +85°C -40°C to +85°C Installation notes If the enclosure is made of non-metallic plastic materials, electrostatic charges on the transmitter enclosure shall be avoided. -
Seite 19: Fm Installation Drawing - 5343B
5300Q502 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM FM Installation Drawing Model 5331D, 5332D, 5333D and 5343B Non Hazardous Location Hazardous (Classified) Location Class I,Division1, Groups, A,B,C,D T4..T6 Associated Apparatus Class I, Zone 0, AEx ia IIC T4..T6 or Barrier with Ambient temperature limits entity Parameters: T4: ‐40 to + 85 deg. Celcius T6: ‐40 to + 60 deg. Celcius UM <... - Seite 20 5300Q502 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM The entity concept The Transmitter must be installed according to National Electrical Code (ANSI-NFPA 70) and shall be installed with the enclosure, mounting, and spacing segregation requirement of the ultimate application. Equipment that is FM-approved for intrinsic safety may be connected to barriers based on the ENTITY CONCEPT.
-
Seite 21: Inmetro Installation Drawing - 5343A
5333QB02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Desenho de Instalação INMETRO Para instalação segura do 5333A ou 5343A o seguinte deve ser observado. O modo deve apenas ser instalado por pessoas qualificadas que são familiarizadas com as leis nacionais e internacionais, diretrizes e padrões que se aplicam a esta área. -
Seite 22: Inmetro Installation Drawing - 5343B
5333QB01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Desenho de Instalação INMETRO Para instalação segura do 5333D ou 5343B o seguinte deve ser observado. O modelo deve apenas ser instalado por pessoas qualificadas que são familiarizadas com as leis nacionais e internacionais, diretrizes e padrões que se aplicam a esta área. - Seite 23 5333QB01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Notas de Instalação. Em uma atmosfera de gás potencialmente explosiva, o transmissor deve ser montado em um invólucro a fim de garantir no mínimo um grau de proteção IP20 de acordo com ABNT NBR IEC60529.
-
Seite 24: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 1414 IECEx, FM und INMETRO-Zulassungen hinzugefügt. 1503 GL-Marinezulassung hinzugefügt. 1707 IECEx, FM und INMETRO-Installationszeichnungen aktualisiert. 1848 FM-Installationszeichnung aktualisiert. 2004 INMETRO-Installationszeichnung aktualisiert. 2139 ATEX- und IECEx-Zulassungen aktualisiert - Ex na in Ex ec geändert. - Seite 25 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
