Programmation :
Le PRetop 5335 peut être programmé des 3 manières suivantes :
1. Avec le kit de programmation Loop Link et le logiciel PReset de PR elec-
tronics A/S.
®
2. Avec le modem HART
et le logiciel PReset.
®
3. Avec le communicateur HART
1 : Loop Link :

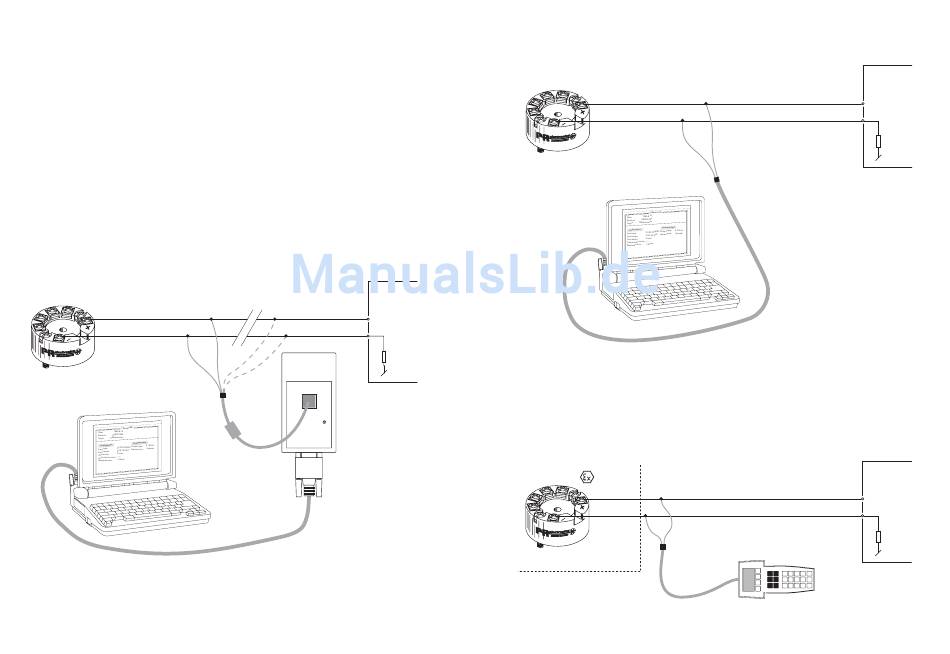

Pour le raccordement du Loop Link, veuillez vous reporter au schéma ci-
dessous et à l'aide en ligne du logiciel PReset.
Loop Link ne doit pas être utilisé pour communication avec des modules
installés en zone dangereuse.
1
2
Noir
PRetop 5335
46
46
chargé avec le DDL de PR electronics A/S.
API ou autres
Débranché
+Valim.
Jaune
Rouge
*
Entrée
Verte
*
Connecteur
COM
Loop Link
* Connexion facultative
®
2 : Modem HART
:
Pour le raccordement veuillez vous reporter au schéma ci-dessous et à l'aide
en ligne du logiciel PReset.
1
2
PRetop 5335
®
Modem HART
®
3 : Communicateur HART
:
Pour le raccordement veuillez vous reporter au schéma ci-dessous. Pour avoir
accès à tous les paramètres, le communicateur HART
le DDL spécifique du PR electronics A/S. Ce DDL peut être commandé chez
PR electronics A/S ou chez la Fondation HART
Zone non dangereuse
Zone
1
2
PRetop 5335
API ou autres
+Valim.
Entrée
R
> 250 Ω, < 1100 Ω
charge
®
doit être chargé avec
®
.
API ou autres
+Valim.
Entrée
R
> 250 Ω, < 1100 Ω
charge
47
47
