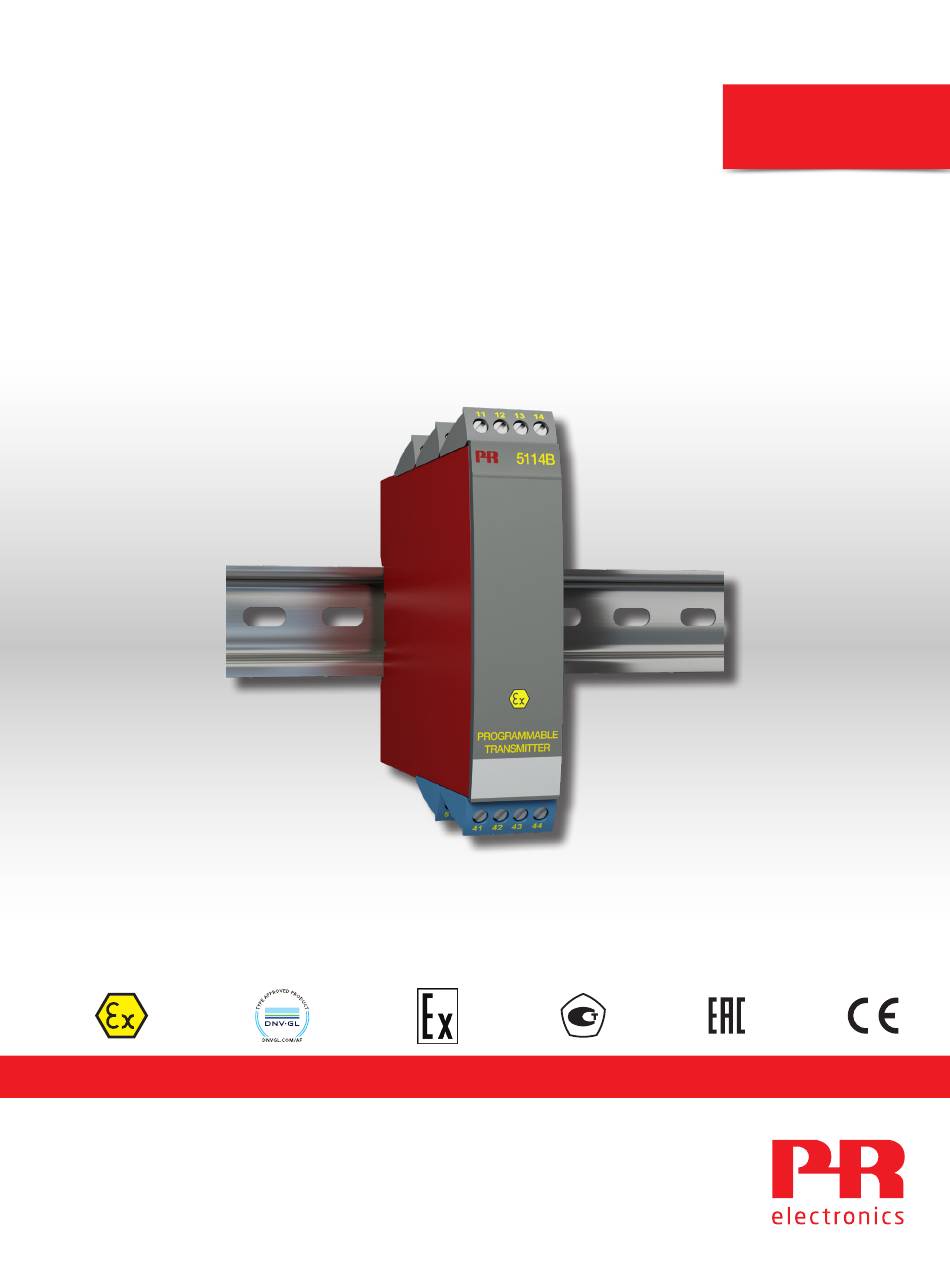

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5114 Programmierbarer Messumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5114V107- DE A b S eriennr. : 990 0 610 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Programmierbarer Messumformer 5114 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Das System 5000 muss auf eine DIN-Schiene nach DIN 46277 montiert werden. Der Programmierstecker des SYSTEMs 5000 hat Verbindung zu den Eingangsklemmen, in denen gefährliche Spannungen auf treten können. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst, wie in Abb. 1 dargestellt. Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-zieht (siehe Abb. -
Seite 7: Verwendung
Temperatur- oder Strom- / Spannungseingang programmiert werden. Dies bedeutet, dass der eine Kanal z.B. als Temperatur umformer und der andere als Isolationsverstärker arbeiten kann. Messbereich, Signalparameter und Ausgangsmessspanne werden auf die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S-Kommunika tionsschnittstelle Loop Link konfiguriert. -
Seite 8: Ausgang
NAMUR NE43 mit ansteigendem oder abfallendem (upscale oder downscale) Signal zu wählen. Konfiguration Der Messumformer wird für die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S Kommunikationsschnittstelle Loop Link konfiguriert. Die Kommunikationsschnittstelle ist galvanisch isoliert, sodass der Anschluss des PCs optimal geschützt ist. - Seite 9 Genauigkeit, höherer Wert von allgemeinen und Grundwerten: Allgemeine Werte Absolute Eingangsart Temperaturkoeffizient Genauigkeit Alle ≤ ±0,05% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±10 μV ≤...
- Seite 10 RTD- und linearer Widerstandseingang Eingangsart Min. Wert Max. Wert Min. Spanne Norm Pt100 -200°C +850°C 25°C IEC 60751 Ni100 -60°C +250°C 25°C DIN 43760 Lin. Widerstand 0 Ω 5000 Ω 30 Ω Max. nullpunktverschiebung (offset) ......50% d. gew. Maximalwertes Max.
- Seite 11 ..........250 V Ex- / I.S.-Daten für 5114 B1 (Kanal 1 für 5114B3) Klemme 41, 42, 44 bis 43 (51, 52, 54 bis 53) .
-
Seite 12: Bestellangaben
Beispiel: 5114B3B Zu beachten! Für TE-Eingänge mit interner Vergleichsstellenkompensation (CJC) sind die CJC- Anschlussstecker Typ 5910 / 5910 Ex (Kanal 1) und 5913 / 5913 Ex (Kanal 2) zu bestellen. 5114 Verbindung mit Loop Link Versorgung C O M Loop Link Kanal 1 &... -
Seite 13: Blockdiagramm
Blockdiagramm 5114V107-DE... -
Seite 14: Wahl Des Eingangstyps (5114A)
Wahl des Eingangstyps (5114A) Eingang JP 1 JP 2 JP 3 JP 4 Temperaturkanal 1 Temperaturkanal 2 Strom- / Spannungskanal 1 Strom- / Spannungskanal 2 5114V107-DE... -
Seite 15: Dokumentenverlauf
