Betriebsanleitung
5.5 Begrenzung des Volumenstroms/der Heizleistung
Heizkreis
An den Regler ECL 310 kann ein Durchfluss-, Wärme- oder
Energiezähler (per M-Bus-Signal) angeschlossen werden, um den
Volumenstrom oder die Heizleistung zu begrenzen.
Die Begrenzung des Volumenstroms/der Heizleistung erfolgt in
Abhängigkeit von der Außentemperatur. Bei Fernwärmeheizungen
ist bei niedrigen Außentemperaturen in der Regel ein höherer
Volumenstrom/eine höhere Heizleistung akzeptabel.

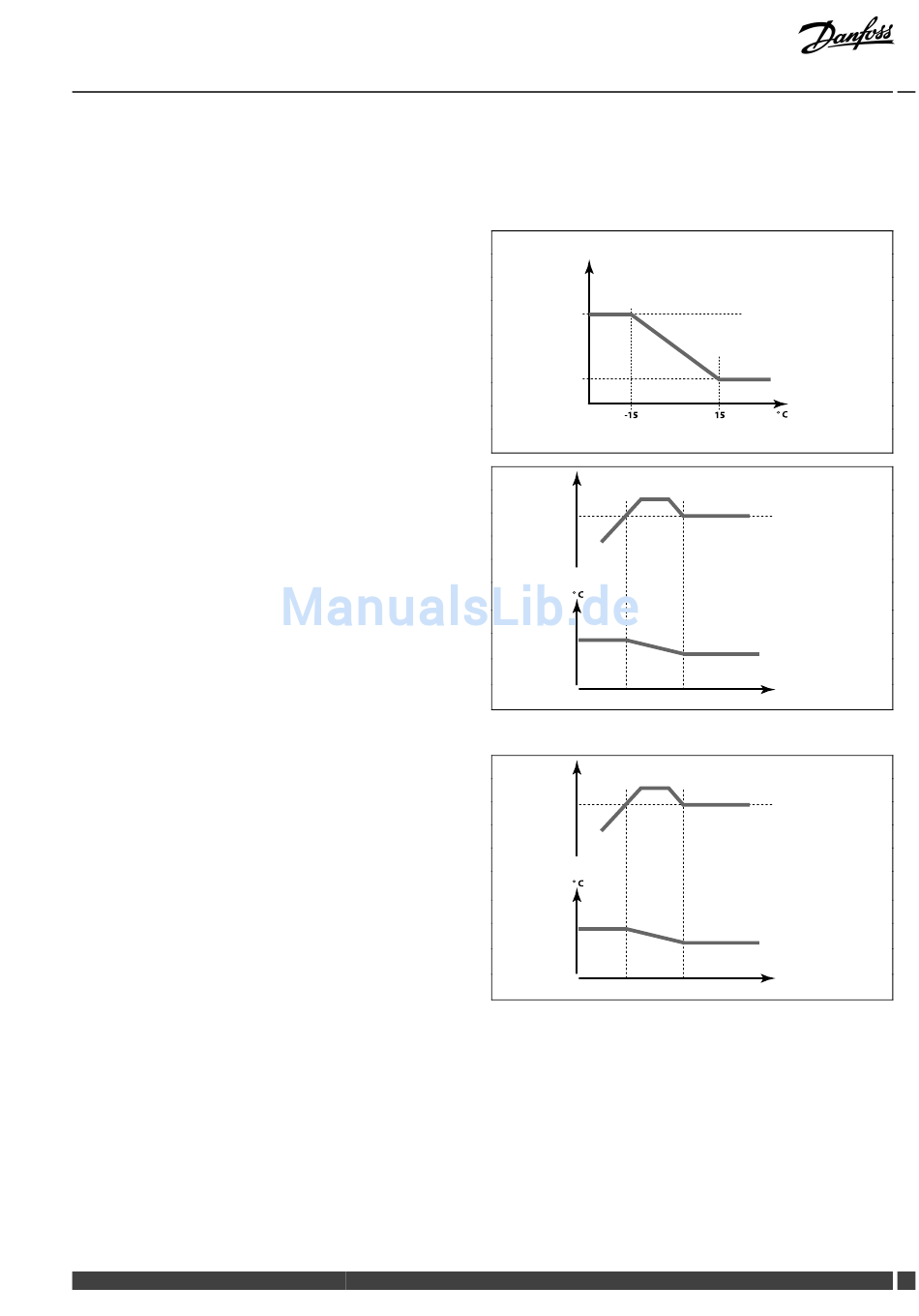

Die Beziehung zwischen der Begrenzung des Volumenstroms/der
Heizleistung und der Außentemperatur wird mit Hilfe von zwei
Koordinaten vorgegeben.
Die Koordinatenwerte für die Außentemperatur werden über die
Parameter „Hohe T Außen X1" und „Tiefe T Außen X2" festgelegt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Heizleistung werden unter „Tiefe Begr. Y1„
und Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler die Werte für die Begrenzung.
Der Regler senkt schrittweise die Referenzvorlauftemperatur,
sobald der Volumenstrom/die Heizleistung über den berechneten
Grenzwert ansteigt, um den maximalen Volumenstrom/die
maximale Heizleistung einzuhalten.
TWW-Kreis
An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden (M-Bus-Signal), um den Volumenstrom
oder die Leistung zu begrenzen.
Wenn der Volumenstrom/die Leistung den berechneten
Grenzwert überschreitet, senkt der Regler schrittweise die
gewünschte Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.
Für die Parametereinheiten (ID 1x115) ist nur ein
reduzierter Einstellbereich vorhanden, wenn das
Volumenstrom-/Leistungssignal vom M-Bus gesendet
wird.
Danfoss District Energy
ECL Comfort 310, Applikation A376
Begrenzung des Volumenstroms/der
Heizleistung
Hohe Begr.
Y2
Tiefe Begr.
Y1
-15
Tiefe T Außen X2 Hohe T Außen X1
Begrenzung
des
Volumen-
stroms/der
Heizleistung
Gewünschte
Vorlauf-
temperatur
Begren-
zung des
Volumen-
stroms/der
Leistung
Gewünschte
TWW-Temp.
VI.GU.B2.03
Außentempe-
ratur
°
C
15
Begrenzung
Zeit
Begrenzung
Zeit
DEN-SMT/DK
77
