Betriebsanleitung
Beheizung (Kreis 2 in A376.1, A376.2, A376.3, A376.9, A376.10)
Dieser Kreis funktioniert nach denselben Prinzipien wie Kreis 1.
Der Vorlauftemperaturfühler S9 ist der wichtigste Fühler.
Mit einem Wochenprogramm (mit bis zu drei Komfortperioden
am Tag) kann der Heizkreis 2 auf die Betriebsart Komfort oder
Sparen eingestellt werden (zwei unterschiedliche Werte für die
gewünschte Raumtemperatur). Das Motorregelventil M3 regelt
den Kreis 2.
Die Rücklauftemperatur (S10) ermöglicht eine Begrenzung (wie
zuvor beschrieben).
Mit einem angeschlossenen Durchfluss- oder Energiezähler, der auf
einem M-Bus-Signal basiert, lässt sich der Volumenstrom bzw. die
Leistung auf einen einstellbaren Höchstwert begrenzen. Darüber
hinaus kann die Begrenzung von der Außentemperatur abhängen.
In der Regel gilt: Je niedriger die Außentemperatur, desto größer
darf der Volumenstrom/die Leistung sein.
Die Umwälzpumpe (P3) ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet.
Die Beheizung kann ausgeschaltet werden, wenn die
Außentemperatur einen einstellbaren Wert überschreitet.
Der Heizkreis 2 kann nach dem Heizkreis 1 angeschlossen werden.
In diesem Fall lässt sich die gewünschte Vorlauftemperatur an S3
von der gewünschten Vorlauftemperatur an S9 beeinflussen.
Die Betriebsart Frostschutz hält eine einstellbare Vorlauftemperatur
aufrecht, z. B. 10 °C.
A376.1, A376.2, A376.3, A376.4:
Wenn die gemessene Raumtemperatur nicht der gewünschten
Raumtemperatur entspricht, kann die gewünschte
Vorlauftemperatur angepasst werden.
Kreise zum Beheizen, allgemein:
Das Einschalten der Umwälzpumpen und Aktivieren der
Regelventile in Perioden ohne Wärmebedarf ist möglich.
Danfoss District Energy
ECL Comfort 310, Applikation A376
Bauteilliste: A376, allgemein, Pumpen und Stellantriebe
P1
TWW-Zirkulationspumpe, Kreis 3
P2
Heizungsumwälzpumpe, Kreis 1
A376.1, A376.2, A376.3, A376.9, A376.10:
P3
Heizungsumwälzpumpe, Kreis 2
A376.4: TWW-Zirkulationspumpe, Kreis 2
M1
Motorregelventil, Kreis 3
M2
Motorregelventil, Kreis 1
M3
Motorregelventil, Kreis 2
A1
Alarm

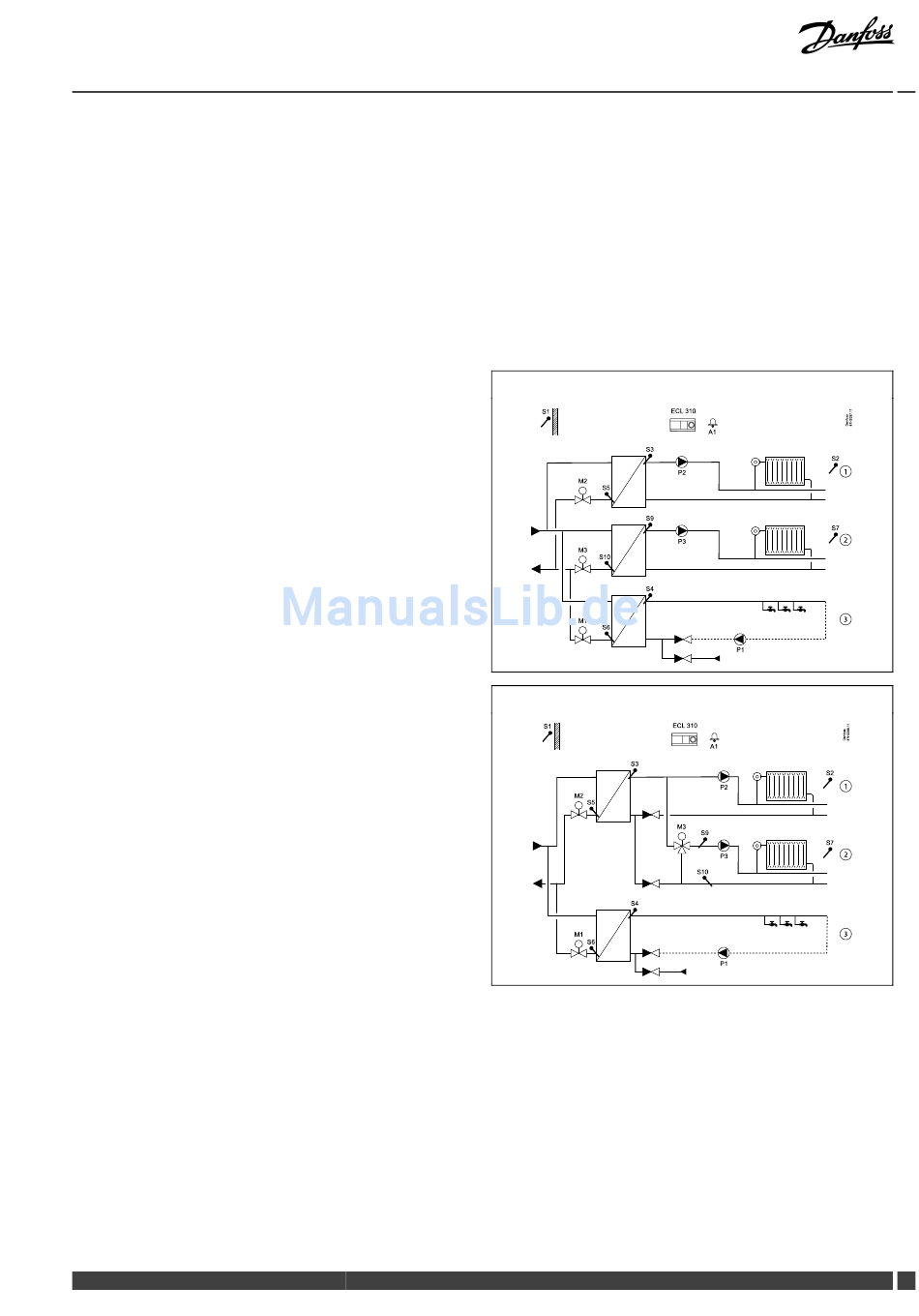

A376.1, Beispiel a:
S 1
M2
S 5
M3
S10
M1
S 6
A376.1, Beispiel b:
S 1
M2
S 5
M1
S 6
VI.GU.B2.03
ECL 310
A1
S 3
P 2
S 9
P 3
S 4
P 1
ECL 310
A1
S 3
P 2
M3
S 9
P 3
S10
S 4
P 1
S 2
1
S 7
S 2
1
S 7
DEN-SMT/DK
7
