Alle Kreise:
•
Die Temperaturfühler (S11 und S12) dienen nur der
Überwachung.
•
Die Schaltereingänge (S8, S15 und S16) beziehen sich auf die
Kreise 1, 2 und 3. Sie werden in der Regel als Alarmsignale für
eine Störung der entsprechenden Umwälzpumpe verwendet.
Applikation A376.10
Die Applikation A376.10 ähnelt A376.9.
Für die Applikation A376.10 ist das interne E/A-Modul ECA 32
erforderlich.
S11 und S12 messen zum Zweck der Überwachung den
Versorgungsvorlauf- und den Versorgungsrücklaufdruck.
S13 misst die Rücklauftemperatur.
S14 misst den Druck.
S15 und S16 fungieren als Alarmeingänge.
Das Wochenprogramm unter „Allgemeine Reglereinstellungen"
ist mit dem Ausgang O1 gekoppelt und kann für verschiedene
Zwecke verwendet werden.
10
DEN-SMT/DK
ECL Comfort 310, Applikation A376

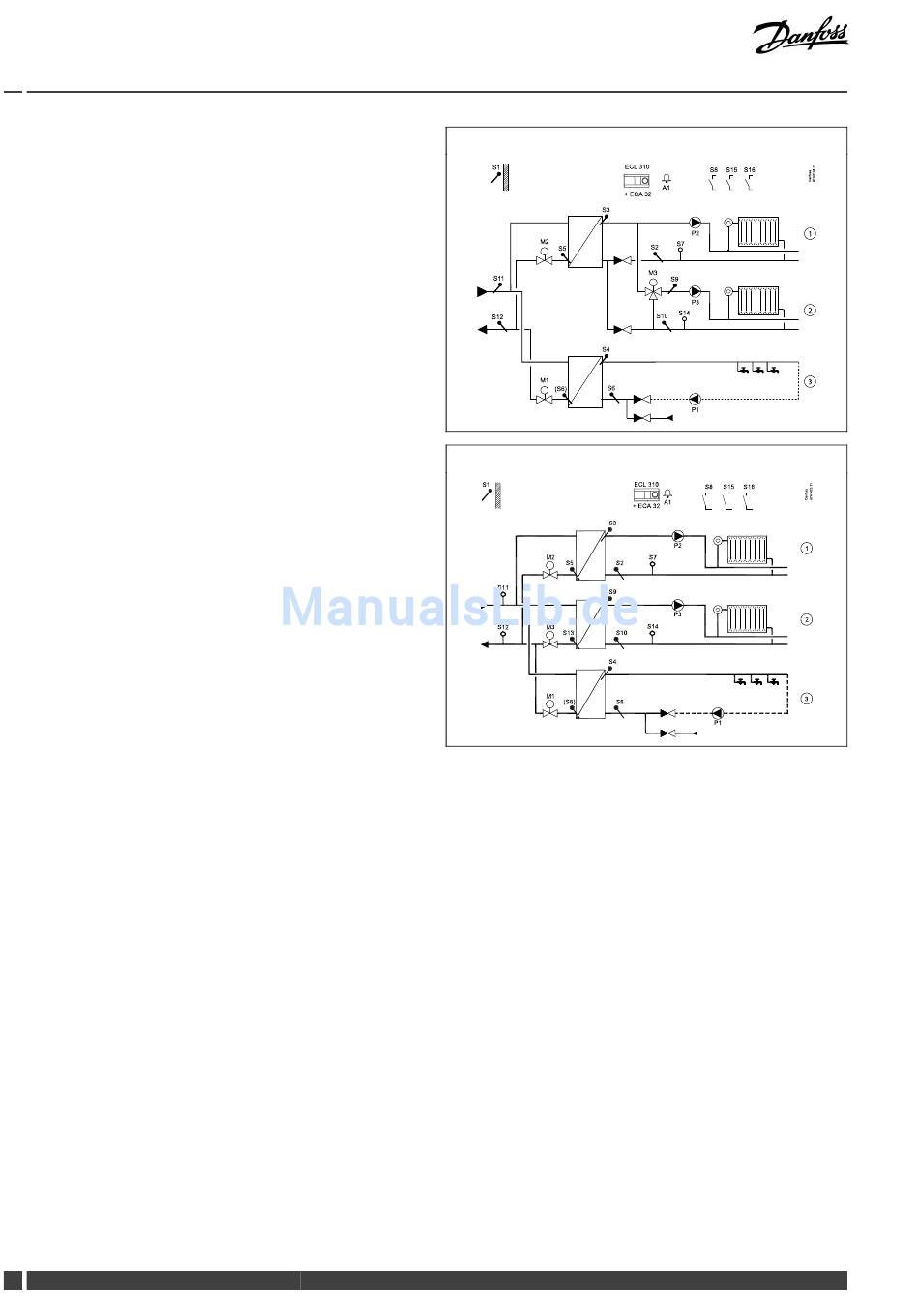

A376.9, Beispiel b:
S 1
M2
S 5
S 11
S12
M1
(S6)
A376.10, Beispiel a:
VI.GU.B2.03
ECL 310
S 8
S15
S16
A1
+ ECA 32
S 3
P 2
S 7
S 2
M3
S 9
P 3
S14
S10
S 4
S 6
P 1
