Betriebsanleitung
Die Skala und Umwandlungseinstellungen für die Druckfühler S7
und S14 sind gleich. Die Beschreibung erfolgt anhand S7.
Druck S7
Kreis
1
Zugriff auf Einstellungen in Bezug auf die Druckmessung via Eingang
S7. Der aktuell gemessene Druck wird angezeigt. Umwandlung der
Eingangsspannung in den angezeigten Druck.
Der Druck wird mithilfe eines Druckmessumformers gemessen.
Der Druckmessumformer übermittelt den gemessenen Druck als
Spannungssignal (0–10 V) oder als Stromsignal (4–20 mA). Das
Spannungssignal kann direkt an den entsprechenden Eingang
angelegt werden. Das Stromsignal kann mithilfe eines Widerstands
in eine Spannung umgewandelt und dann an den Eingang
angelegt werden. Die gemessene Spannung muss vom Regler in
einen Druckwert umgewandelt werden.
Die Umwandlungseinstellungen können wie folgt vorgenommen
werden:

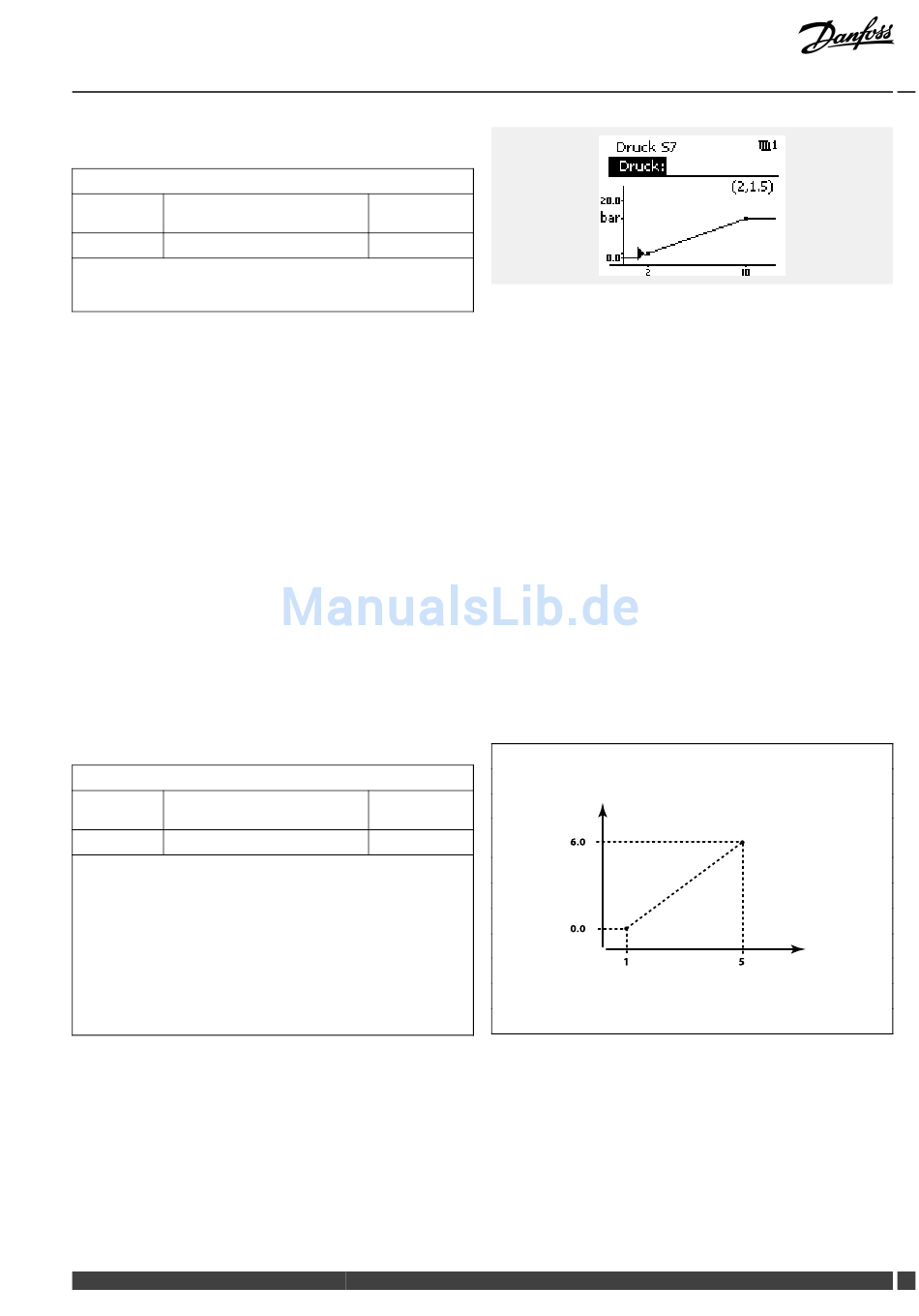

Betätigen Sie das Einstellrad, um das Diagramm anzeigen zu
lassen. Geben Sie die Werte für die beiden Eingangsspannungen
(eingestellt unter „Tiefer Wert X" und „Hoher Wert X") und den
angezeigten Druck (in bar) ein.
Druckbereich: 0.0 bis 25.0 bar
Werkeinstellungen: 2, 0.0 (= 2 V/0.0 bar) und 10, 2.3 (= 10 V/2.3 bar)
Das bedeutet, dass der Druck bei 2 V 0.0 bar und bei 10 V 2.3 bar
beträgt.
In der Regel gilt: Je höher die Spannung, desto höher ist der
angezeigte Druck.
MENU > Alarm > Druck
Tiefer Wert X
Kreis
Alle
Der Druck wird mithilfe eines Druckmessumformers gemessen.
Der Druckmessumformer übermittelt den gemessenen Druck als
Spannungssignal (0–10 V) oder als Stromsignal (4–20 mA).
Ein Spannungssignal kann direkt an den Eingang S7 angelegt werden.
Das Stromsignal kann mithilfe eines Widerstands in eine Spannung
umgewandelt und dann an den Eingang S7 angelegt werden. Die am
Eingang S7 gemessene Spannung muss vom Regler in einen Druckwert
umgewandelt werden. Die folgende Einstellung bestimmt die Umwandlung.
Mit „Tiefer Wert X" wird der Spannungswert für den niedrigsten Druckwert
(„Tiefer Wert Y") festgelegt.
* Siehe Anhang „Übersicht Parameter-ID"
Danfoss District Energy
ECL Comfort 310, Applikation A376
Einstellbereich
Werkeinstel-
lungen
0.0 bis 20.0 bar
1x607
Einstellbereich
Werkeinstel-
lungen
*
Beispiel: Verhältnis zwischen Eingangsspannung und angezeigtem Druck
Druck (bar)
Hoher
*
6.0
Wert Y
0.0
Tiefer Wert
Y
1
Tiefer Wert X
Dieses Beispiel zeigt, dass 1 V 0.0 bar und 5 V 6.0 bar entsprechen.
VI.GU.B2.03
Volt
5
Hoher Wert X
DEN-SMT/DK
111
