Einstellen des linken Extruders (Extruder 0)

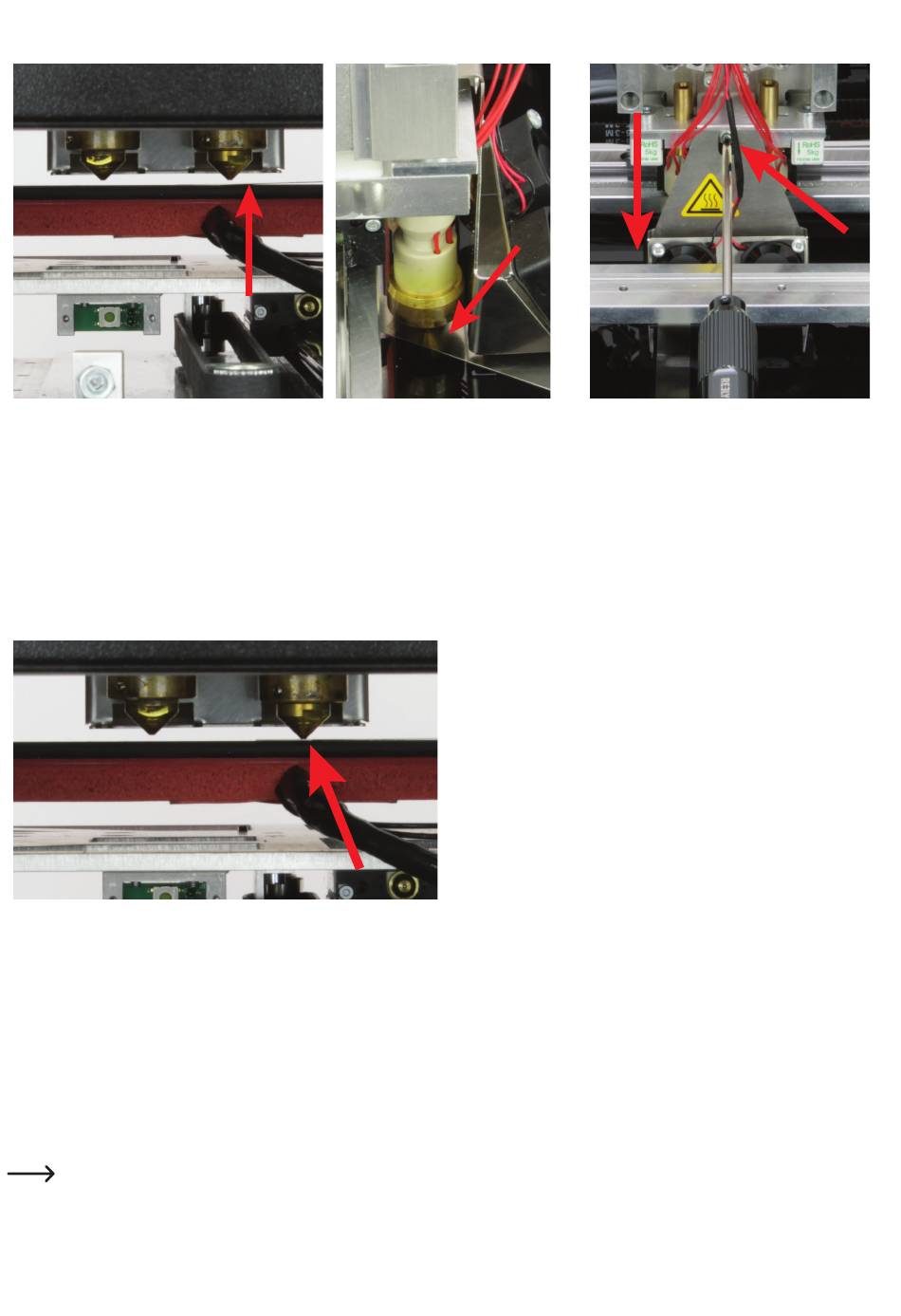

Nehmen Sie den Streifen Kalibrierband (0,3 mm) (optional), oder einen 0,3 mm Streifen
einer Fühlerlehre zur Hand und schieben Sie ihn vorsichtig zwischen den linken Extru-
der und die Heizplatte.
Beachten Sie, dass das linke Bild aus der Rückansicht aufgenommen wurde. Da-
her ist der Extruder 0 hier der rechte.
Bevor Sie die Schraube der Extruder wieder festziehen, muss der
linke Extruder locker auf dem Kalibrierstreifen (0,3 mm) aufliegen
und der rechte Extruder muss möglichst ganz oben sein (Anschlag
Extruder-Halterung).
Ziehen Sie dann die mittlere Schraube der Extruder-Halterung wieder
fest und entfernen Sie die Kalibrierstreifen.
Schalten Sie die Heizung der beiden Extruder und von der Heizplatte
aus und lassen Sie beides abkühlen.
Beachten Sie, dass das Bild aus der Rückansicht aufgenommen
wurde. Daher ist der Extruder 0 hier der rechte.
Sobald diese Einstellung und einer der nachfolgenden Head Bed Scans einmal erfolgreich durchgeführt wurde, kann über die Repe-
tier-Host Software die richtige Position des geringsten Abstands ermittelt werden.
Beachten Sie dazu das Kapitel „19. a) Ermitteln der höchsten Position der Heizplatte".
Halten Sie den rechten, kalten Extruder z.B.
mit einem Schlitzschraubendreher fest und
lösen Sie vorsichtig die Schraube der Extru-
der-Halterung in der Mitte des Lüfter-Blechs.
Falls Sie eine Fühlerlehre zur Hand haben,
können Sie unter den rechten Extruder ein
Streifen mit 0,6 bis 1,0 mm, je nachdem was
leicht dazwischen passt, unterlegen.
Achtung! Fassen Sie während der Einstellung keinesfalls an die
heißen Extruder oder die Heizplatte! Es besteht Verbrennungs-
gefahr!
Es darf keine Kraft auf die Heizplatte ausgeübt werden, da an-
sonsten die Glaskeramik zerbricht (Verlust von Gewährleistung/
Garantie). Außerdem kann sich dadurch die Position der Heiz-
platte verändern.
