Renkforce RF2000 Bedienungsanleitung Seite 38

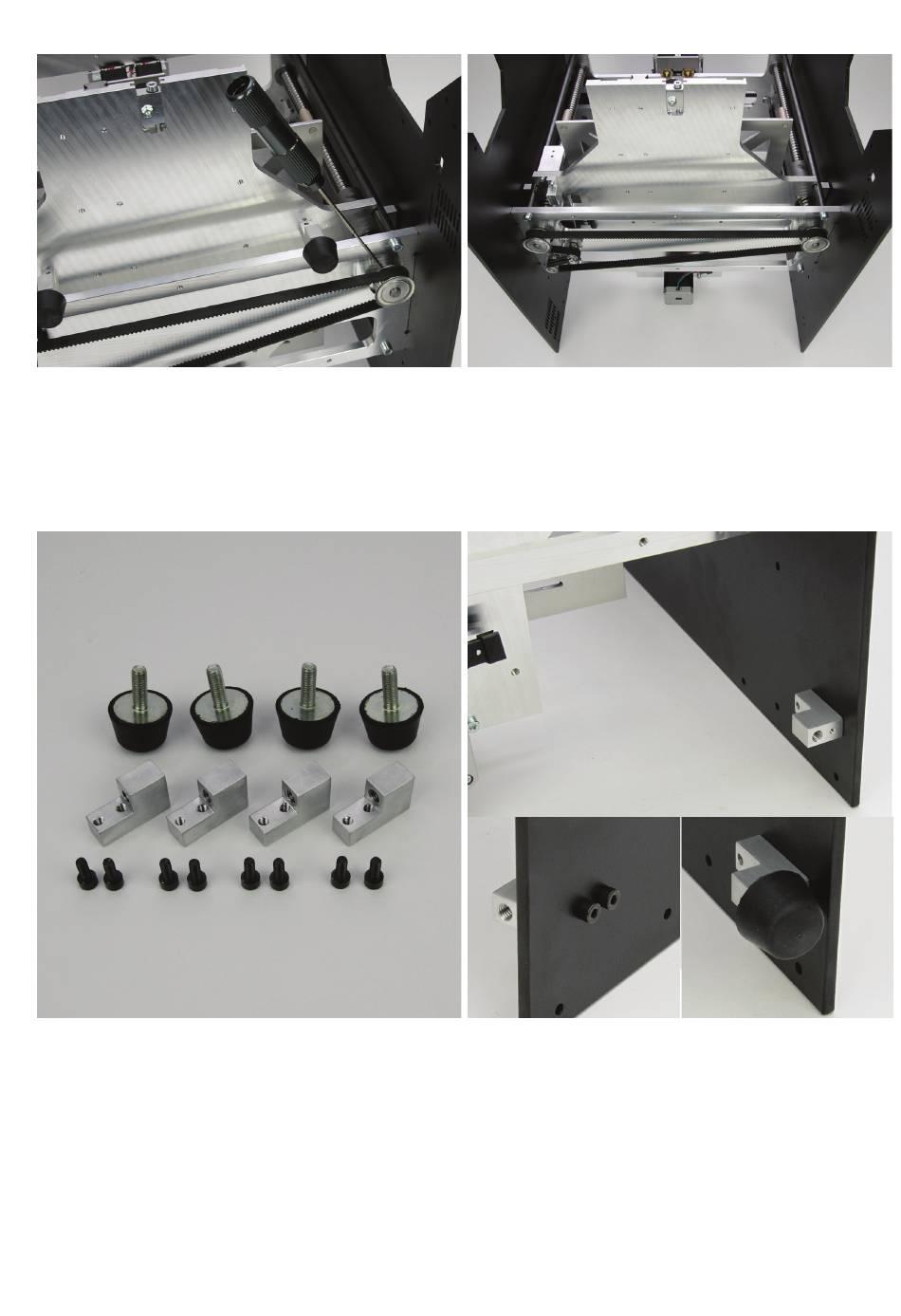

Befestigen der Zahnscheibe
Wenn der Abstand auf beiden Seiten exakt übereinstimmt, den zu-
gänglichen Gewindestift festziehen.
Montage der Fußhalterungen
4x Gummi-Fuß
4x Fußhalterung
8x Zylinderkopfschraube M4x10 schwarz
38
Die Y-Platte mit Hilfe des Zahnriemens so lange nach oben fahren,
bis der zweite Gewindestift zugänglich ist. Diesen dann ebenfalls
festziehen.
Die beiden Fußhalter entfernen.
Die Fußhalterungen, wie im oberen Bild gezeigt, mit der breiteren
Seite nach unten mit je 2 Schrauben M4x10 an den Seitenteilen be-
festigen (siehe kleines Bild links).
Die Schrauben M4x10 noch nicht ganz festziehen. Dies erfolgt erst
nach der Montage des Bodenblechs.
Die Gummi-Füße von unten in die Fußhalterungen eindrehen (siehe
kleines Bild rechts).
