Renkforce RF2000 Bedienungsanleitung Seite 19

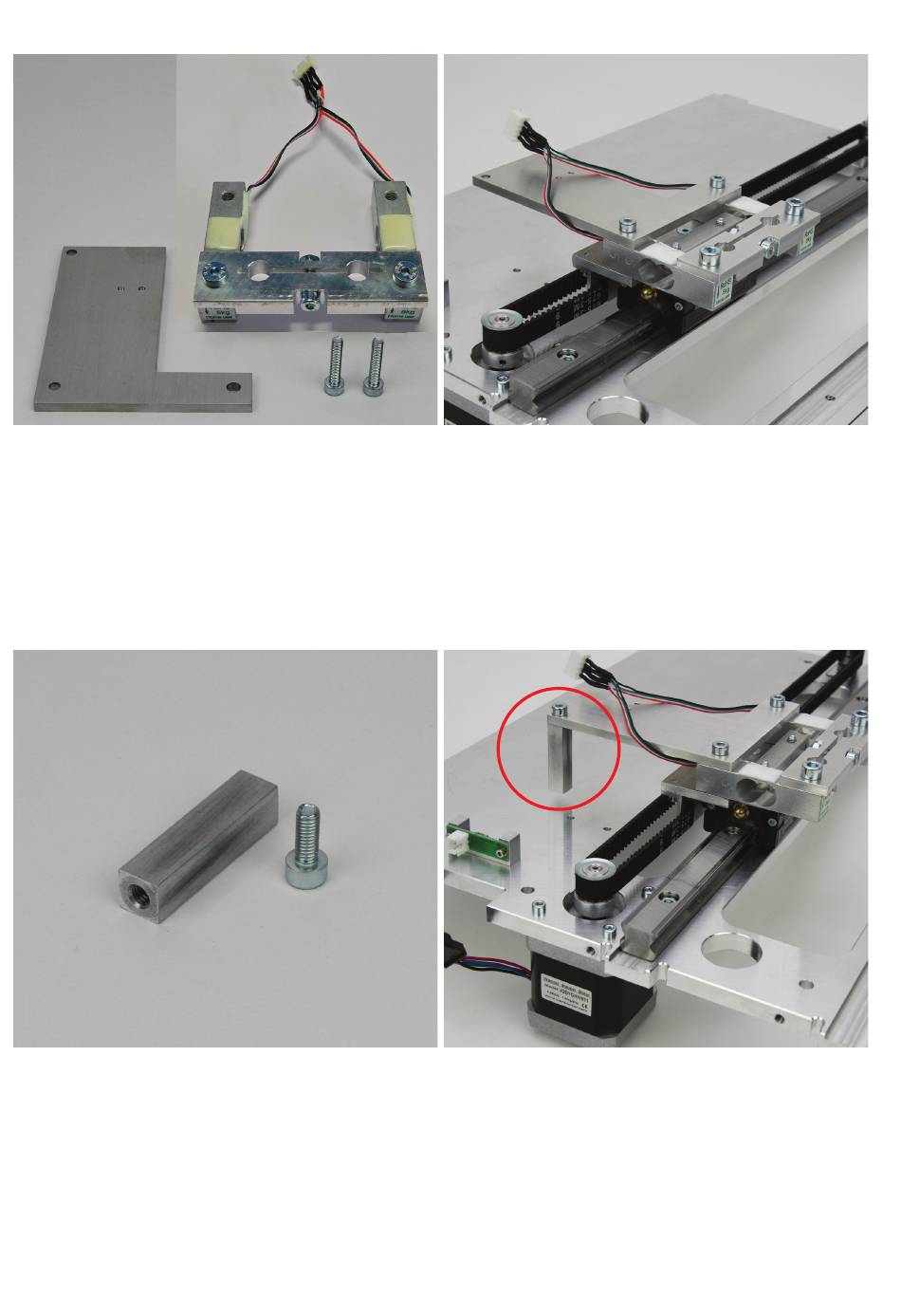

Extruder-Halterung und Dehnungsmessstreifen anbauen
1x Halteplatte für Endanschlagsbetätigung
1x Baugruppe Extruder-Halterung mit Dehnungsmessstreifen
2x Zylinderkopfschraube M4x20
Bitte beachten Sie, dass die nachfolgenden Bilder nur die nor-
malen M5-Schrauben, ohne flachen Kopf zeigen.
Endanschlagsbetätigung montieren
1x Endanschlagsbetätigung
1x Zylinderkopfschraube M4x10
Die Baugruppe aus dem vorherigen Bauschritt zusammen mit der
Halteplatte der Endanschlagsbetätigung, wie gezeigt, am Führungs-
wagen befestigen.
Die Schrauben mit Schraubensicherungslack versehen.
Achtung, die Anschlussleitungen der Dehnungsmessstreifen
müssen oberhalb der Halteplatte verlegt werden (siehe Bild).
Die beiden Schrauben der Extruder-Halterung nun auch festziehen.
Die Einheit, wie im Bild zu sehen (roter Kreis), mit der Zylinderkopf-
schraube montieren.
19
