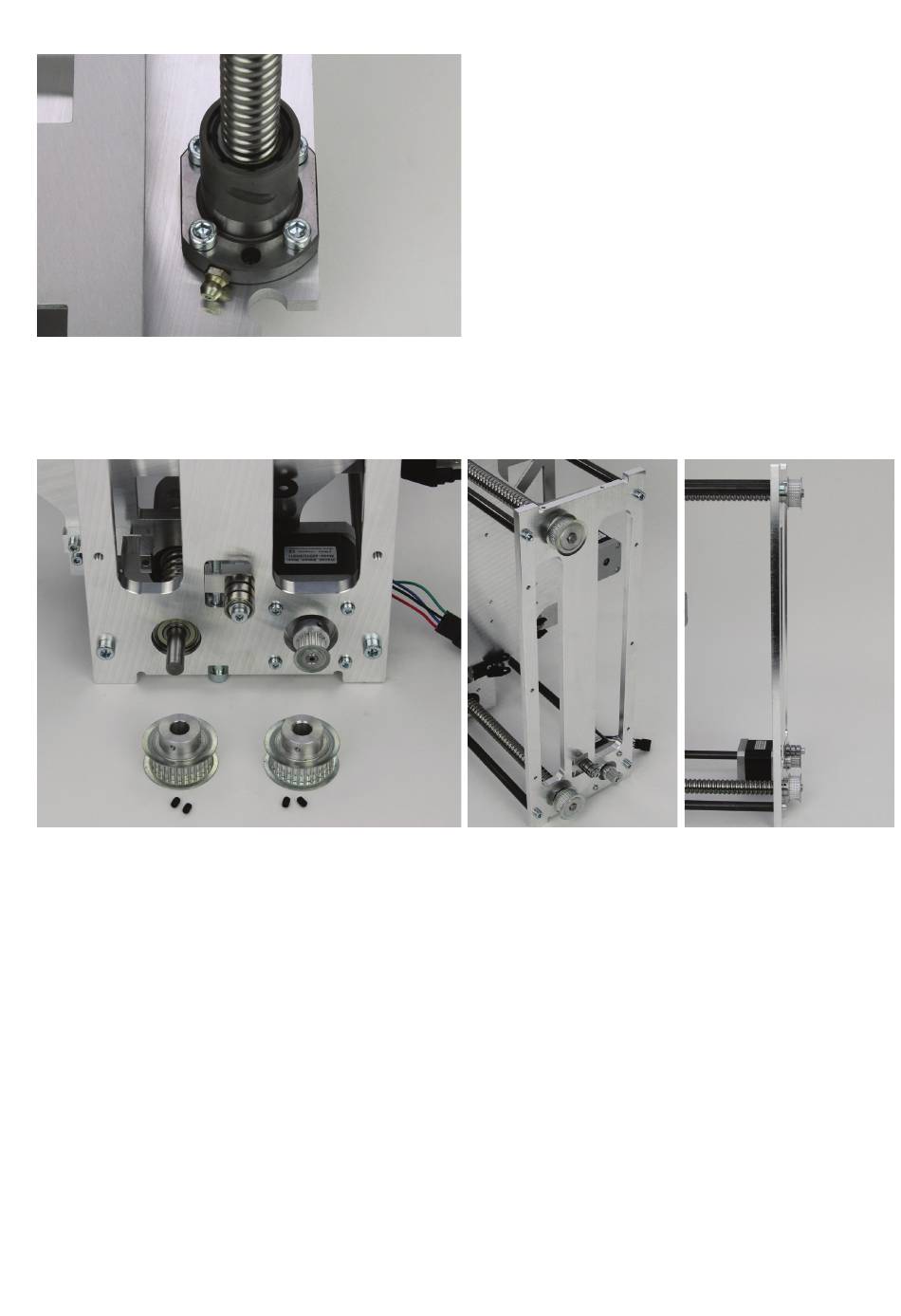

Festziehen der Kugelgewindetriebe
Die Befestigungsschrauben der Kugelgewindetriebe auf beiden Sei-
ten des Druckers (jeweils 4 Schrauben) nun endgültig festziehen.
Montage der Ritzel an den Gewindeumlaufspindeln
1x Grundgerüst
2x Zahnscheibe 28Z (großes Ritzel, Außendurchmesser 32 mm)
4x Gewindestifte M3x5
34
Die Zahnscheiben auf die Enden der Gewindeumlaufspindeln auf-
schieben und mit den Gewindestiften befestigen.
Hierbei die Lage der Ritzel so ausrichten, dass die Zahnflächen in
einer Ebene mit der Zahnfläche des Motorritzels verlaufen.
Gegebenenfalls die Position des Motorritzels korrigieren.
Wichtig! Die Zahnscheibe, die sich nicht beim Motor befindet (im Bild
die obere), nur leicht mit einem Gewindestift anheften, damit sie nicht
herunterfällt. Den zweiten Gewindestift locker einschrauben.
Bei der Montage der beiden großen Zahnscheiben ist es belanglos,
wie herum Sie diese Montieren. Wichtig ist nur, dass die Zahnflächen
der beiden Zahnscheiben in einer Flucht mit der Zahnscheibe vom
Motor sind.
