Einbau der Hauptplatine
1x Hauptplatine
7x Distanzrolle 20 mm
7x Mutter M3 (schwarz)
7x Zylinderkopfschraube M3x25 (schwarz)
Anschluss von Display- und Tastaturplatine
Die zuvor schon an der Tastaturplatine angesteckte Flachbandleitung
(Leitung 15) an die Stecker-Leiste X23 der Hauptplatine anstecken.
Optional können die Steckverbindungen mit einem Tropfen Heißkle-
ber gesichert werden.
44

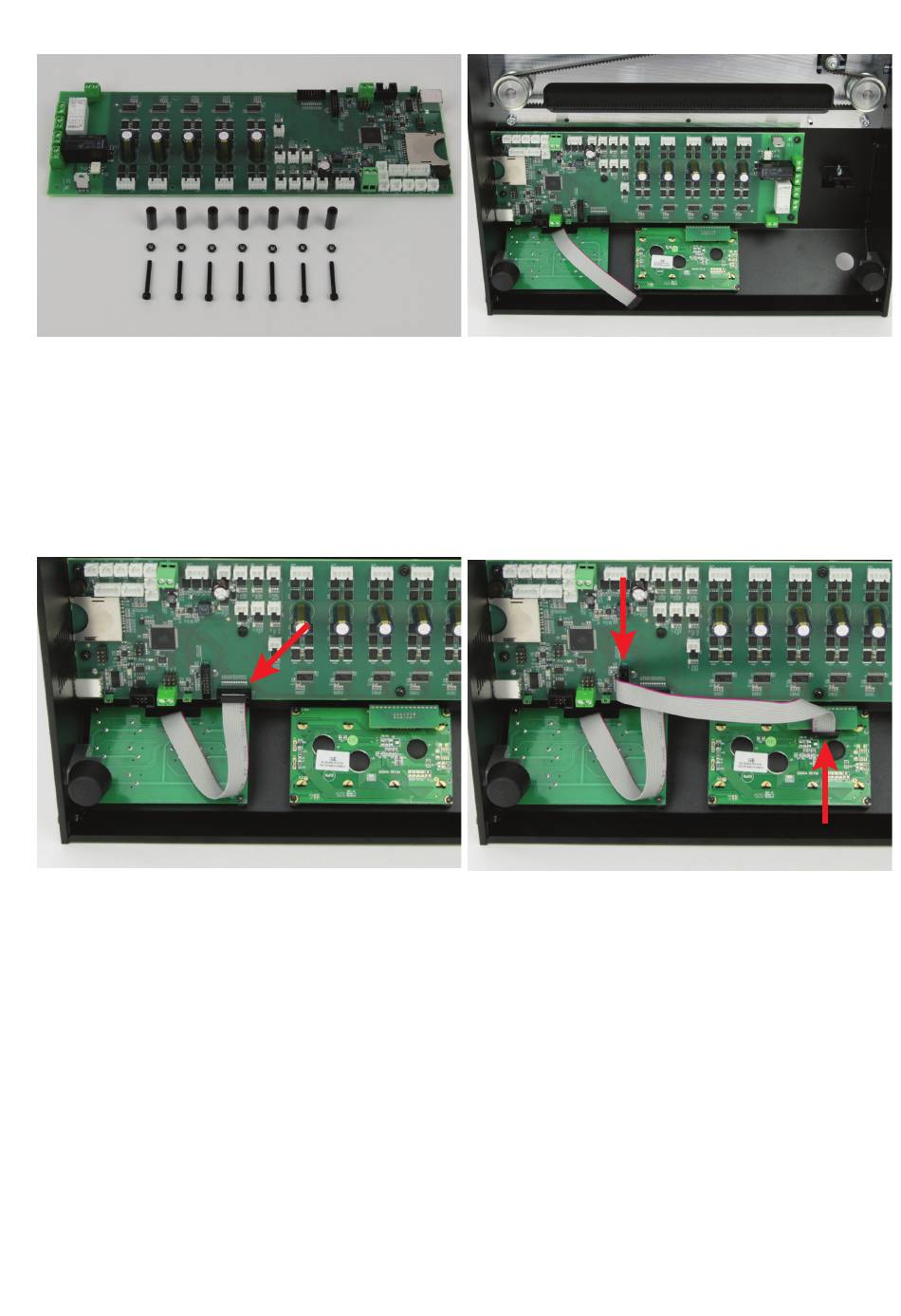

Die Hauptplatine, wie im Bild zu sehen, mit den Distanzrollen 20 mm
montieren. Die Distanzrollen können für eine einfachere Montage zu-
vor mit einem Tropfen Heißkleber an der Platine fixiert werden.
Alle Schrauben im Bereich der Muttern mit Sicherungslack versehen.
Die Platine so ausrichten, dass der USB-Anschluss und der Spei-
cherkartenleser sauber hinter den jeweiligen Gehäuseausschnitten
liegen.
Die noch übrige Flachbandleitung mit den nicht gedrehten Steckern
(Leitung 16), an der Displayplatine und Stecker-Leiste X21 der
Hauptplatine anstecken. Hierbei wieder auf die richtige Lage der
Rastnasen an den Steckern achten.
Optional können die Steckverbindungen mit einem Tropfen Heißkle-
ber gesichert werden.
