Renkforce RF2000 Bedienungsanleitung Seite 15

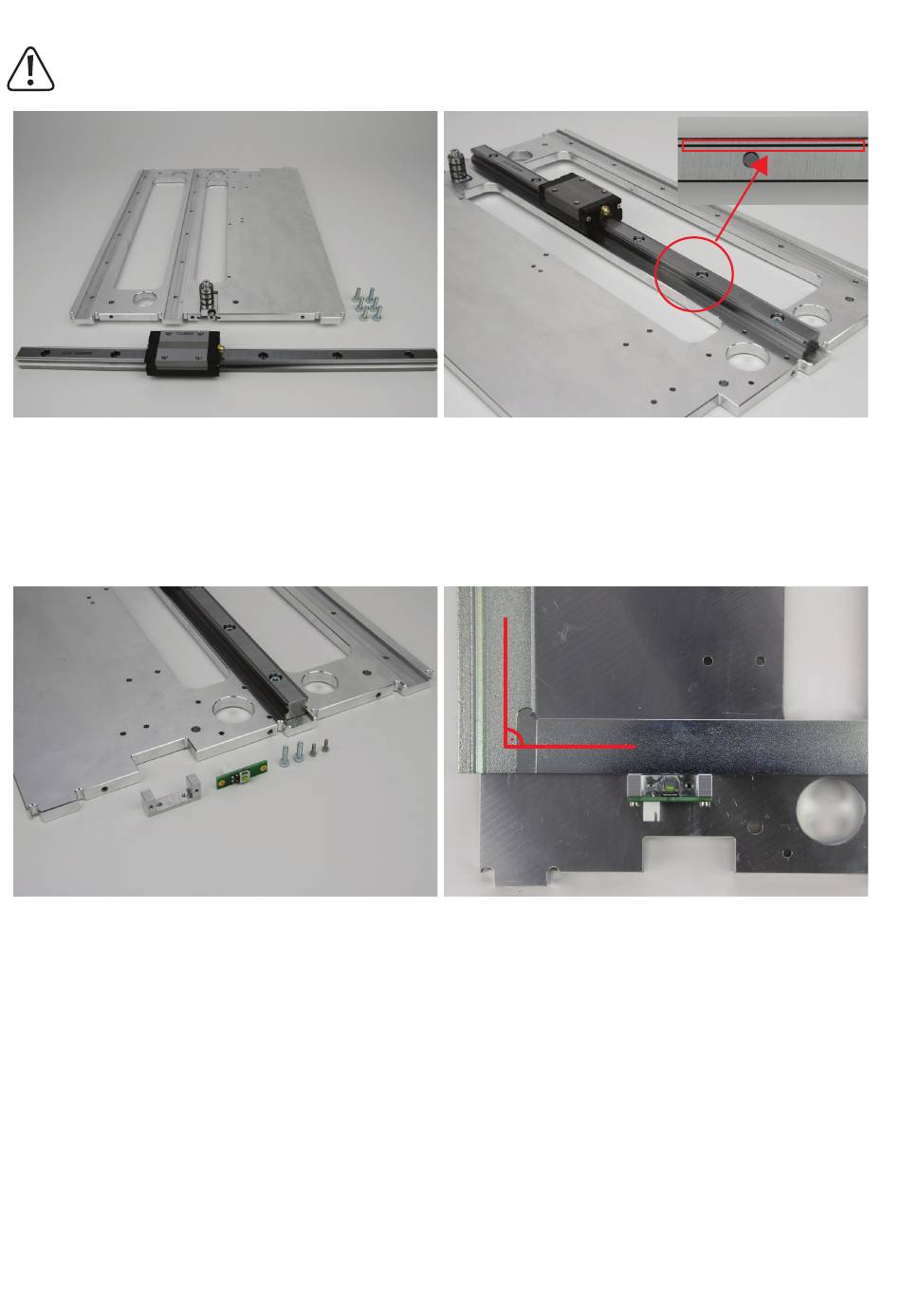

Anbau der Führungsschiene
Der Führungswagen kann grundsätzlich von der Führungsschiene heruntergeschoben werden, da die Lagerkugeln in einer
Kette zusammengefasst sind. Allerdings empfehlen wir, dies möglichst zu vermeiden.
1x X-Platte
6x Zylinderkopfschraube M4x12
1x Führungsschiene mit Führungswagen
Anbringen des Endschalters für die X-Richtung
1x X-Platte
1x Halterung für Endschalter
1x Endschalterplatine
2x Zylinderkopfschraube M3x10
2x Zylinderkopfschraube M2x6
Die Führungsschiene in die mittlere Nut neben dem Gurtspanner der
X-Platte einlegen und mit den Schrauben befestigen.
Die untere Nut auf der Führungsschiene muss zur Seite des Gurt-
spanners weisen.
90°
Die Endschalterplatine mit den M2x6-Schrauben an der Halterung
montieren, so dass der Steckverbinder von der Halterung weg weist
(siehe Bild).
Dann den Endschalter samt Halterung mit einem Anschlagwinkel
rechtwinklig zur X-Platte ausrichten und an der X-Platte mit den
M3x10-Schrauben befestigen.
15
