Renkforce RF2000 Bedienungsanleitung Seite 26

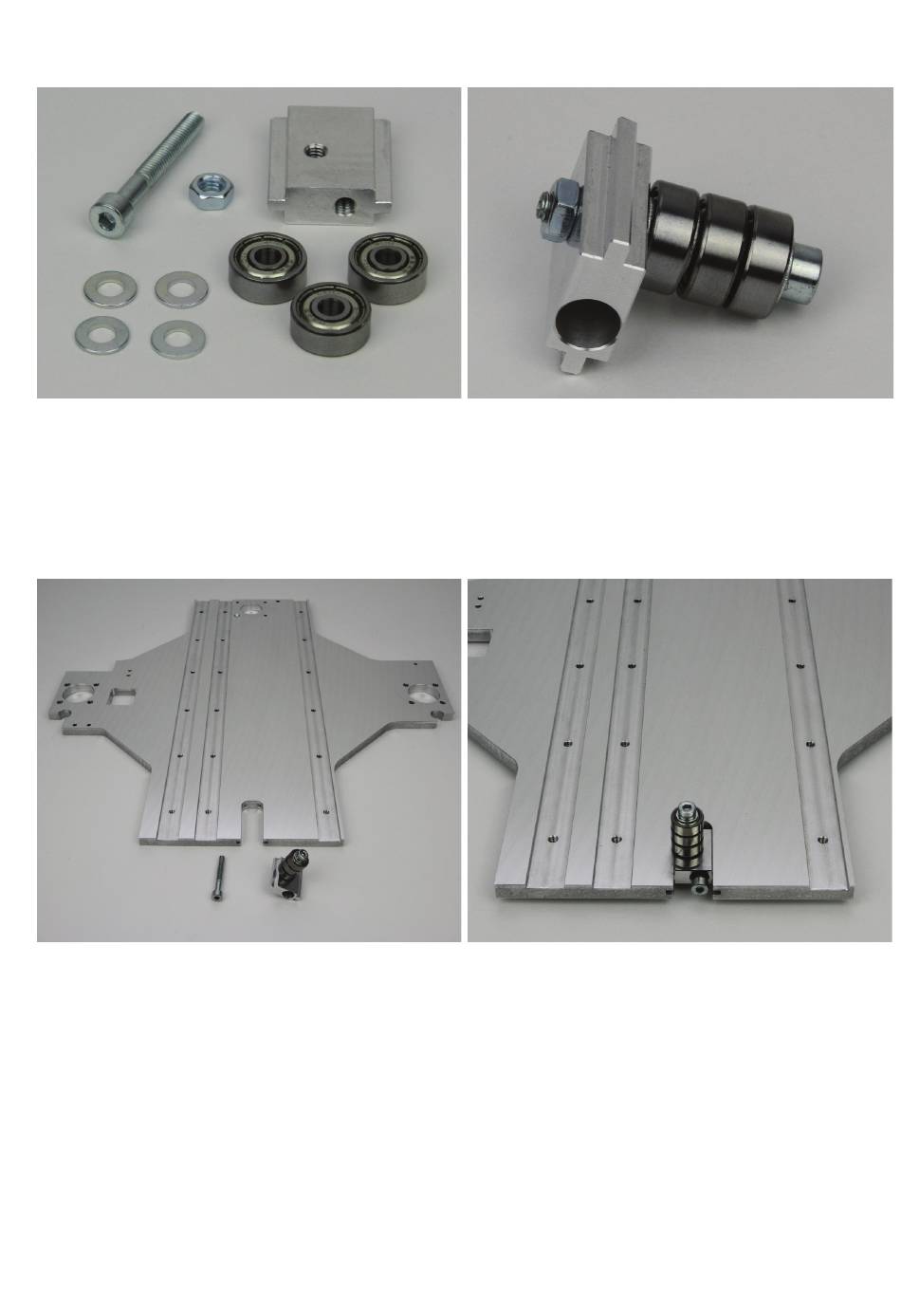

Zusammenbau der Y-Platte
Montage des Gurtspanners
1x Zylinderkopfschraube M4x30
1x Mutter M4
1x Gurtspanner-Basiskörper
4x Unterlegscheibe (Durchmesser innen/außen 4,3/8,8 mm)
3x Kugellager 624ZZ (Durchmesser innen/außen (3,8/13 mm)
Anbau des Gurtspanners an der Y-Platte
1x Y-Platte
1x Baugruppe Gurtspanner (vorheriger Bauschritt)
1x Zylinderkopfschraube M4x30
26
Die Unterlegscheiben im Wechsel mit den Kugellagern auf die
Schraube aufschieben.
Die Schraube, wie im Bild gezeigt, in den Gurtspanner-Basiskörper
einschrauben und dabei gut festziehen.
Die Schraube mit der Mutter kontern.
Die Baugruppe Gurtspanner in den dafür vorgesehenen Ausschnitt
der Y-Platte einschieben und die Schraube in den Gurtspanner ein-
drehen.
Die Kugellager müssen zur genuteten Seite der Y-Platte weisen und
die Bohrung im Gurtspanner muss sich rechts befinden (siehe Bild).
