Renkforce RF2000 Bedienungsanleitung Seite 28

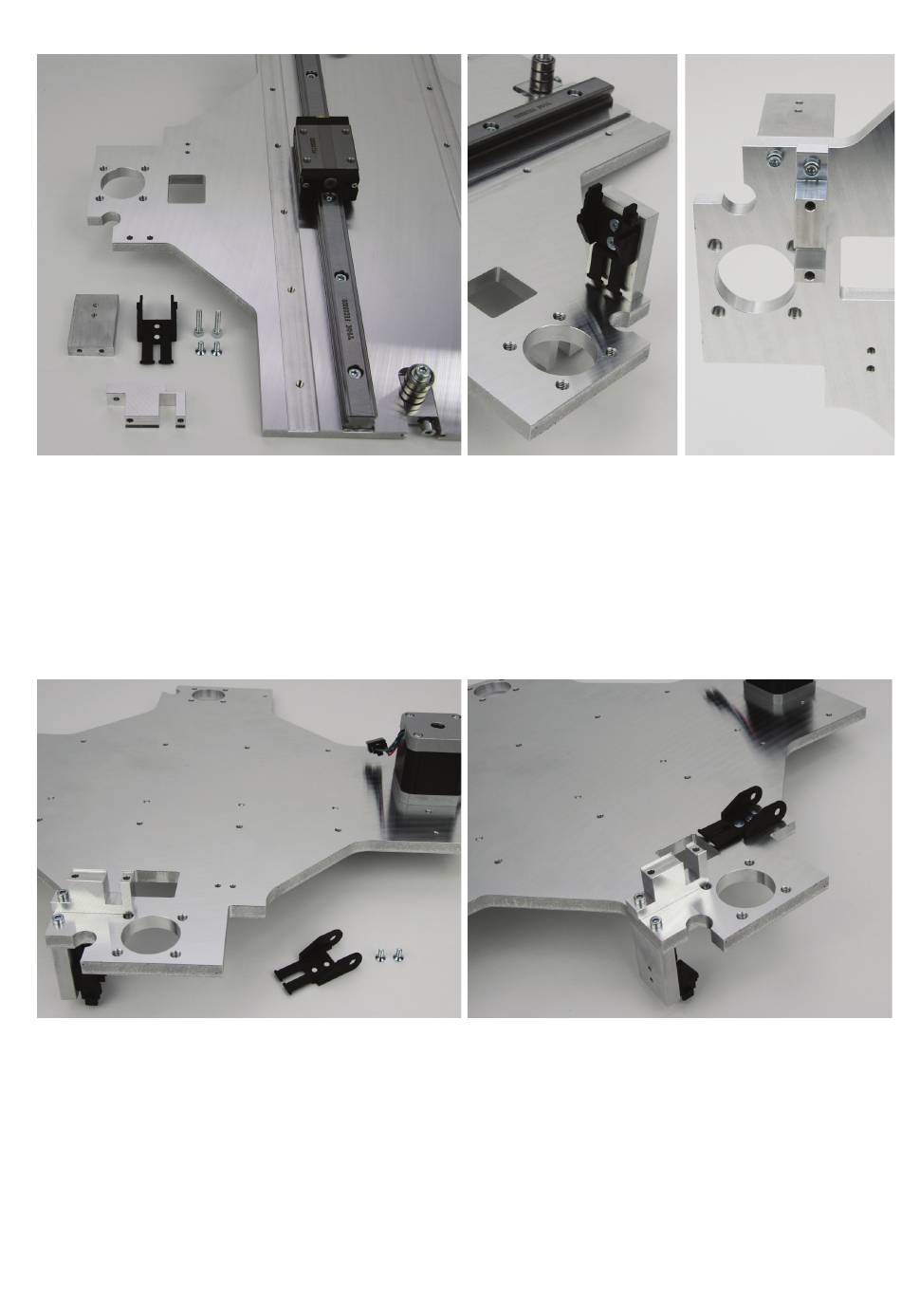

Montage des Schleppkettenendstücks oben und des Endschalter-Halteblocks unten
1x Halteblock für Führungsschiene
1x Schleppkettenendstück mit Nippel
1x Endschalter-Halteblock
2x Zylinderkopfschraube M3x16
2x Senkkopfschraube M3x8
Montage des Schleppkettenendstücks unten
1x Schleppkettenendstück mit Loch
2x Senkkopfschraube M3x8
28
Das Schleppkettenendstück mit den Senkkopfschrauben am Halte-
block befestigen.
Den Halteblock mit einer Zylinderkopfschraube auf der genuteten,
oberen Seite der Y-Platte befestigen (Schraubenloch zur Außensei-
te).
Den Halteblock für den Endschalter mit der zweiten Zylinderkopf-
schraube von unten befestigen.
Das Schleppkettenendstück mit den Senkkopfschrauben, wie im Bild
gezeigt, an der nicht genuteten, unteren Seite der Y-Platte befestigen.
