Renkforce RF2000 Bedienungsanleitung Seite 29

Betätigung des Endschalters montieren
1x Betätigung für Endschalter
1x Zylinderkopfschraube M4x12
1x Zylinderkopfschlitzschraube M4x20
1x Mutter M4
Betätigung für den Z-Anschlag montieren
1x Sechskant-Gewindebolzen M3
1x Betätigung für Z-Anschlag M3
1x Mutter M3
Die Zylinderkopfschlitzschraube in den Alu-Block eindrehen und mit
Mutter auf der gegenüberliegenden Seite kontern. Das Gewinde der
Schraube muss mit der Mutter abschließen.

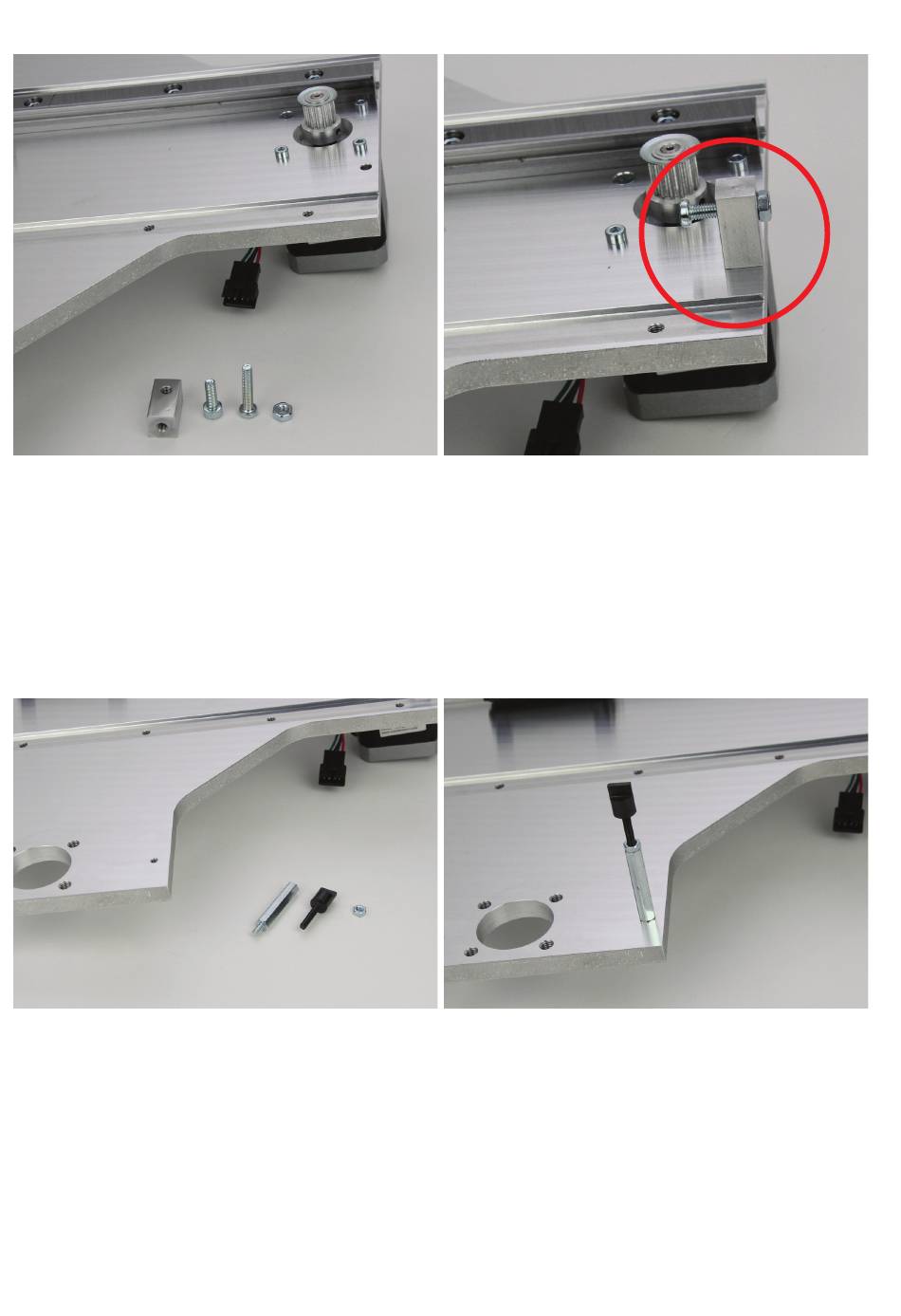

Die Betätigung des Endschalters, wie im Bild gezeigt, an der Y-Platte
montieren. Die Betätigung muss so ausgerichtet werden, dass der
Schraubenkopf den Endschalter am Untertisch betätigen kann.
Sobald der Tisch montiert ist, die Betätigung überprüfen und gegebe-
nenfalls nachjustieren.
Den Sechskant-Gewindebolzen M3, wie gezeigt, von oben in die Y-
Platte eindrehen.
Die Betätigung für den Z-Anschlag in den Sechskant-Gewindebolzen
eindrehen und mit der Mutter leicht kontern.
