Installation

Beachten Sie die örtlichen Sicherheits- und Unfallverhütungsvorschriften,
die in dieser Betriebsanleitung nicht genannt sind.
CONDURIX MA
∅ 50
Deckel mit SW 19

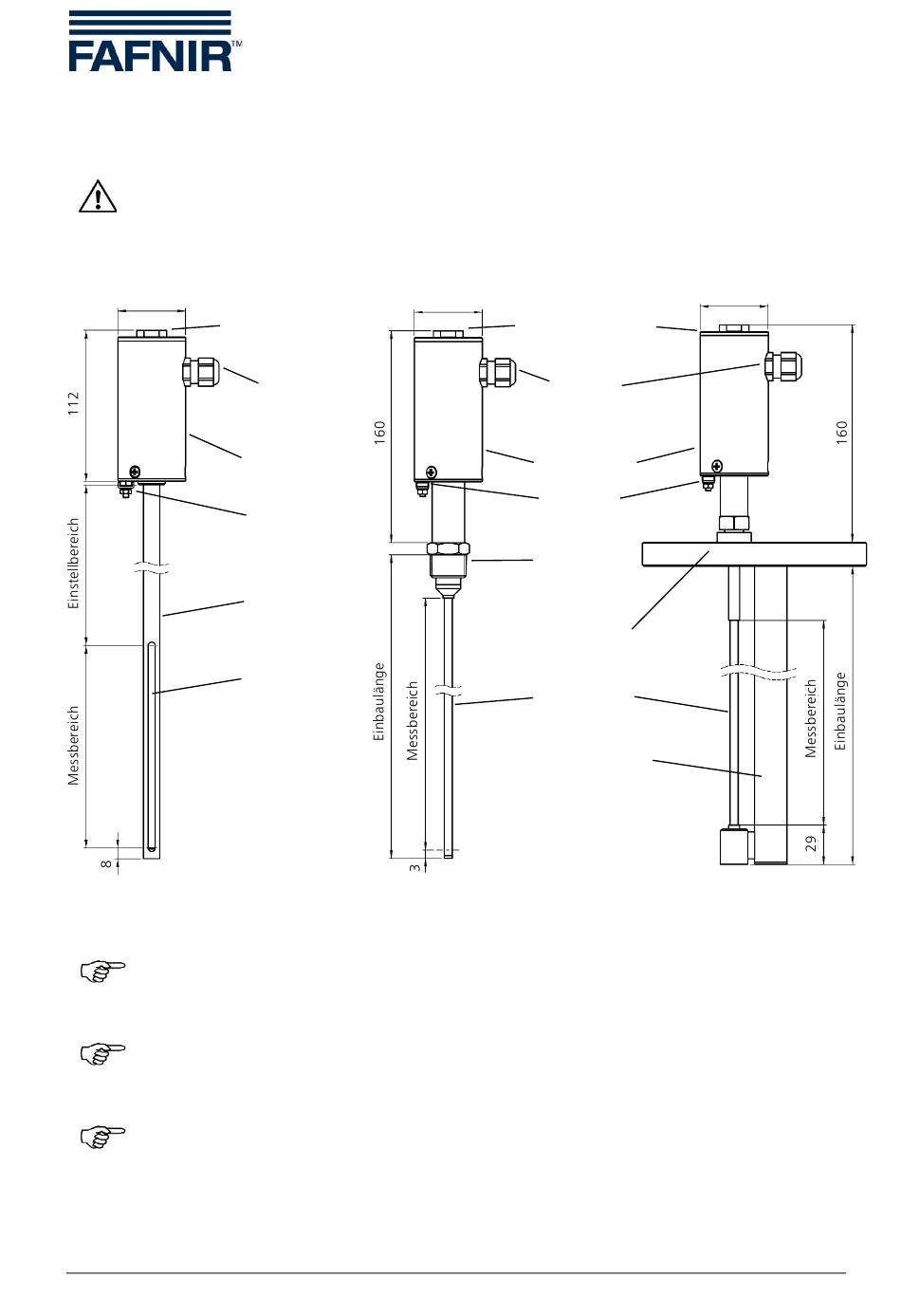

Abbildung 3: CONDURIX Ausführungen
Die Füllstandmessung mit CONDURIX ist nur in elektrisch leitfähigen Flüssig-
keiten möglich.
Der Füllstandsensor kann auch von unten in den Behälter eingebaut wer-
den. Die Einbaulage wird automatisch erkannt.
CONDURIX Mono: Ist das Sondenrohr nur knapp in die Flüssigkeit getaucht,
wird die Linearität der Messung aufgrund der kurzen Abstände zwischen
Sondenrohr und Bezugspotential beeinflusst.
Seite 5/20
CONDURIX Mono
demontierbar
Kabel-
verschraubung
M16x1,5
Sensorkopf
Erdungs-
anschluss
Mantelrohr
Sondenrohr
∅ 50
Deckel mit SW 19
demontierbar
Kabel-
verschraubung
M16x1,5
Sensorkopf
Erdungs-
anschluss
Einschraub-
körper R ¾ min.
oder Flansch
Flansch oder
Einschraubkörper R 2
Sondenrohr
∅ 6
Gegenelektrode
∅ 24
CONDURIX DU
∅ 50
Installation
