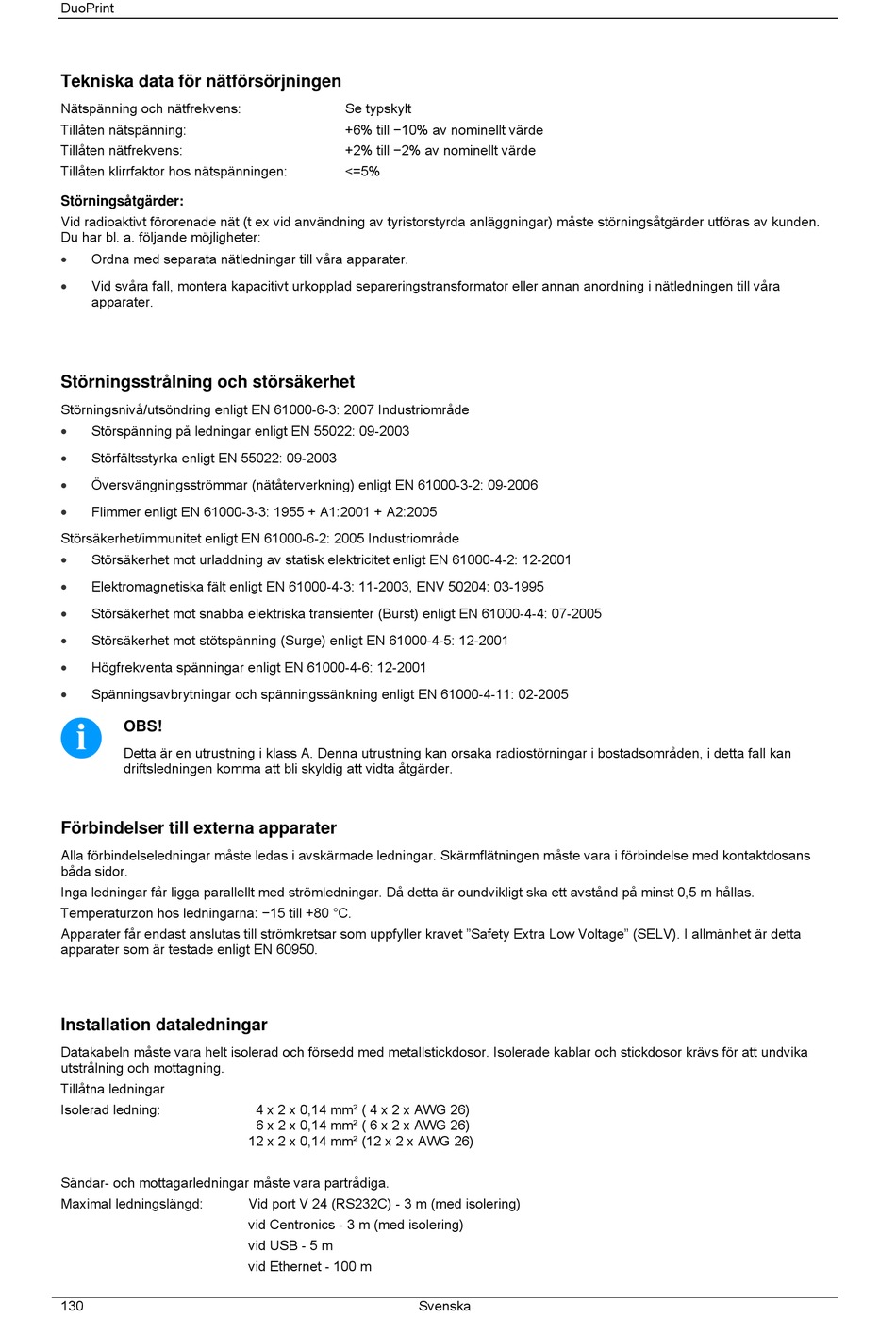

DuoPrint
Tekniska data för nätförsörjningen
Nätspänning och nätfrekvens:
Tillåten nätspänning:
Tillåten nätfrekvens:
Tillåten klirrfaktor hos nätspänningen:
Störningsåtgärder:
Vid radioaktivt förorenade nät (t ex vid användning av tyristorstyrda anläggningar) måste störningsåtgärder utföras av kunden.
Du har bl. a. följande möjligheter:

Ordna med separata nätledningar till våra apparater.

Vid svåra fall, montera kapacitivt urkopplad separeringstransformator eller annan anordning i nätledningen till våra
apparater.
Störningsstrålning och störsäkerhet
Störningsnivå/utsöndring enligt EN 61000-6-3: 2007 Industriområde

Störspänning på ledningar enligt EN 55022: 09-2003

Störfältsstyrka enligt EN 55022: 09-2003

Översvängningsströmmar (nätåterverkning) enligt EN 61000-3-2: 09-2006

Flimmer enligt EN 61000-3-3: 1955 + A1:2001 + A2:2005
Störsäkerhet/immunitet enligt EN 61000-6-2: 2005 Industriområde

Störsäkerhet mot urladdning av statisk elektricitet enligt EN 61000-4-2: 12-2001

Elektromagnetiska fält enligt EN 61000-4-3: 11-2003, ENV 50204: 03-1995

Störsäkerhet mot snabba elektriska transienter (Burst) enligt EN 61000-4-4: 07-2005

Störsäkerhet mot stötspänning (Surge) enligt EN 61000-4-5: 12-2001

Högfrekventa spänningar enligt EN 61000-4-6: 12-2001

Spänningsavbrytningar och spänningssänkning enligt EN 61000-4-11: 02-2005
OBS!
Detta är en utrustning i klass A. Denna utrustning kan orsaka radiostörningar i bostadsområden, i detta fall kan
driftsledningen komma att bli skyldig att vidta åtgärder.
Förbindelser till externa apparater
Alla förbindelseledningar måste ledas i avskärmade ledningar. Skärmflätningen måste vara i förbindelse med kontaktdosans
båda sidor.
Inga ledningar får ligga parallellt med strömledningar. Då detta är oundvikligt ska ett avstånd på minst 0,5 m hållas.
Temperaturzon hos ledningarna: −15 till +80 °C.
Apparater får endast anslutas till strömkretsar som uppfyller kravet "Safety Extra Low Voltage" (SELV). I allmänhet är detta
apparater som är testade enligt EN 60950.
Installation dataledningar
Datakabeln måste vara helt isolerad och försedd med metallstickdosor. Isolerade kablar och stickdosor krävs för att undvika
utstrålning och mottagning.
Tillåtna ledningar
Isolerad ledning:
Sändar- och mottagarledningar måste vara partrådiga.
Maximal ledningslängd:
130
Se typskylt
+6% till −10% av nominellt värde
+2% till −2% av nominellt värde
<=5%
4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26)
6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26)
12 x 2 x 0,14 mm² (12 x 2 x AWG 26)
Vid port V 24 (RS232C) - 3 m (med isolering)
vid Centronics - 3 m (med isolering)
vid USB - 5 m
vid Ethernet - 100 m
