FEP630, FEW630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEP630/FEW630/FEH630-DE REV. F
ProcessMaster FEW630 – Materialbelastung für Prozessanschlüsse
Die Begrenzungen der zulässigen Messmediumtemperatur
(T ) und des zulässigen Druckes (P
medium
durch den eingesetzten Auskleidungs- und Flanschwerkstoff des
Gerätes (siehe Typenschild des Gerätes).
Minimal zulässiger Betriebsdruck
Folgende Tabellen zeigen den zulässigen Mindestbetriebsdruck
(P ) in Abhängigkeit von der Messmediumtemperatur
medium
(T ) und dem Auskleidungswerkstoff.
medium
Durchfluss-Messwertaufnehmer
Auskleidungswerkstoff Nennweite
Hartgummi DN 25 bis DN 2000
(1 bis 80")
) ergeben sich
medium
P T *
medium medium
[mbar abs]
0 < 85 °C (185 °F)
< 80 °C (176 °F)**

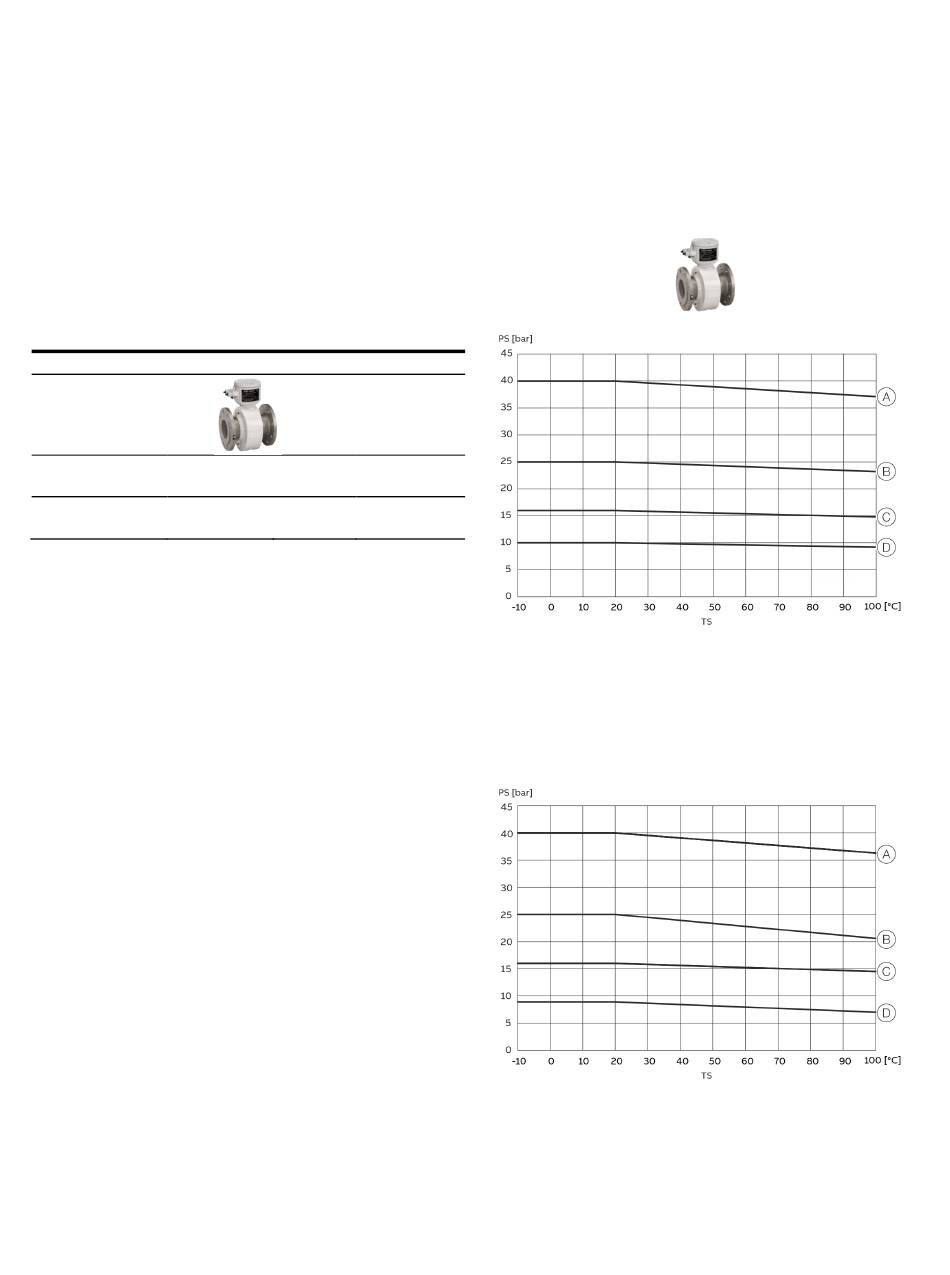

Materialbelastungs-Diagramme

Maximal zulässiger Betriebsdruck in Abhängigkeit von der
Mediumstemperatur
A DN 25-80, PN 10-40,
DN 100-150, PN 25-40,
DN 200-600, PN 40
B DN 100-150, PN 10-16,
DN 200-600, PN 16
Abbildung 107: DIN-Flansch, Kohlenstoffstahl, DN 25-600
A DN 200-600, PN 40
B DN 600, PN 25
Abbildung 108: DIN-Flansch, nichtrostender Stahl, DN 25-600
C DN 200-600, PN 25
C DN 200-400, PN 16
D DN 25-40, PN 10-40
97
